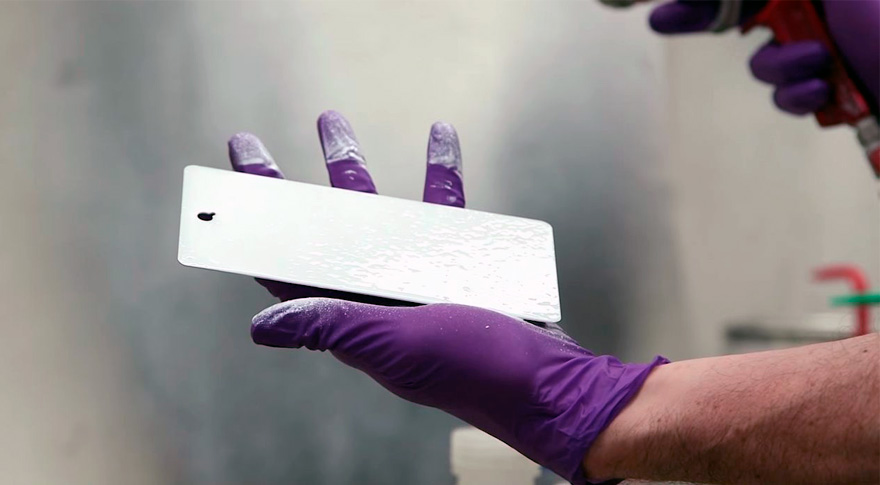

Тест-панели Q-Panel
Стандартные пластины для нанесения покрытий

История компании Q-Lab Corporation началасьq-panels в 1956 году. На тот момент компания называлась Q-Panel. И отчасти благодаря тест-пластинам Q-Panel качество производимых лакокрасочных материалов во всем мире поднялось на одну ступень выше.

Основатель компании Джордж Гроссман часто задавал производителям ЛКМ один и тот же вопрос — «Что именно вам нужно и чего не может вам предложить ваш существующий поставщик оборудования для контроля качества?». И очень многие отвечали: «Основная проблема - это непостоянство качества подложек для подготовки образцов выкрасов. Ведь без этого даже самое дорогостоящее и сложное испытательное оборудование не имеет смысла. Так как один и тот же тест будет давать отличные друг от другоа результаты.». И Джордж приступил к изучению свойств поверхности различных стандартных для того времени подложек — стали, фосфатированного железа, алюминия и пр. Цель была достигнута — был разработан, ставший стандартом, образец для нанесения и испытания покрытий - тест-панели Q-Panel. C тех пор компания Q-Lab вот уже более полувека является лидером в производстве тест-панелей для нанесения образцов лакокрасочных материалов при их разработке и испытаниях.

Сегодня любой производитель ЛКМ или их потребитель может выбрать свой тип подложки для проведения испытаний. Многообразие типов металлов, размеров, форм позволяет применять тест-панели Q-Panel в самых разных отраслях промышленности. Качество тест-панелей сделало их стандартом применения в DuPont, AKZO, BASF, Tikkurilla и пр. Оно из 'классических' применений тест-панелей Q-Panel - удар-тест по методам ISO и ASTM

Стальные и фосфатированные пластины

Стальные подложки для испытаний Q-PANEL® от компании Q-Lab снижают вариативность металла как источника погрешности в испытаниях на предельном режиме. Изготовленные из стандартной низкоуглеродистой холоднокатаной стали, они отличаются чистотой, однородностью, удобством и экономичностью. На складе в наличии широкий выбор панелей разных размеров и типов, которые готовы для немедленной отправки

Тип QD, с гладкой поверхностью

толщиной 0,51 мм (0,020 дюйма) имеют гладкое яркое покрытие. Поскольку эти панели являются самыми гладкими, тип QD рекомендуется для испытания блеска и цвета. Данные панели выгоднее всего покупать во многих случаях общего назначения, но не рекомендуется для испытания физических свойств и коррозии


Тип R, с матовой поверхностью

отличаются матовой поверхностью без дополнитель- ной обработки, изготавливаемой шероховатыми валками. Такая матовая поверхность воспроизводит лист металла общего назначения. Поскольку панели типа R толще, 0,81 мм (0,032 дюйма), они и более прочные по сравнению с панелями типа QD

Тип S, со шлифованной (полированной) поверхностью

являются аналогом стальных панелей типа R с разницей в толщине 0,81 мм (0,032 дюйма) и в том, что одна сторона панели полирована путем шлифования абразивом до полного удаления шероховатой поверхности. Это придает поверхности гладкость, что делает ее похожей «матированную» поверхность. Шлифованная (или полированная) поверхность часто улучшает адгезионные свойства по сравнению с матовой поверхностью


Тип D и тип DT, тонкие гибкие пластины с гладкой поверхностью

это очень тонкие 0,25 мм (0,010 дюйма) гибкие панели. Поверхность панели типа D такая же гладкая, как у типа QD, но панели типа DT - с гальваническим покрытием. Данные типы пластин отличаются невысокой ценой, и на складе хранится ограниченное количество размеров.

Тип WW, GW и WWS, предварительно загрунтованные

в серый или белый цвет, для того чтобы исключить время ожидания, необходимое для грунтовки стальных подложек. Также в наличии есть панели с черными полосками и другими рисунками для испытания кроющей способности покрытия. Размеры 102 x 152 мм (4 x 6 дюйма) и толщина 0,18 мм (007 дюйма)


Тип R-XX-I и тип S-XX-I, фосфатированные

железные панели Q-PHOS предварительно обрабатываются покрытием Bonderite M-FE 1000TM, наиболее распространенный тип фосфата железа, используемый в промышленности. Панели содержат хромовый уплотни- тель и промыты чистой деионизированной водой. Железные фосфатированные панели имеют покрытие массой от 323 до 646 мг/м2 и толщиной 0,81 мм (0,032 дюйма).

Тип SS, нержавеющая сталь

изготовлены из нержавеющего сплава 304 и бывают двух размеров: 25 x 76 мм (1 x 3 дюйма) и 76 x 152 мм (3 x 6 дюйма). Их толщина 0,89 мм (0,035дюйма). Отверстие в форме буквы Q отсутствует


Тип RS, адгезионные панели с шлифованной поверхностью

имеются в наличии размером 25 x 102 мм (1 x 4") толщиной 1,6 мм (0,063") для испытания адгезионных свойств. Поверхность одной стороны панели очень похожа на панель типа S. Такие панели толще и твёрже, чем наша обычная сталь, чтобы они могли использоваться для испытания высокопрочных клеев на соединениях внахлестку при сдвиге. На таких панелях нет нашей подписи и отверстия в форме буквы Q, которое является нашим торговым знаком.

Тип R-44-T и тип S-44-T, для испытания истираемости по Таберу

изготовлены специально для использования с абразиметром Табера для испытания на истираемость. Размер панелей101 x 101 мм (4 x 4 дюйма), а толщина 0,81 мм (0,032 дюйма), с отверстием по центру. Их поверхности аналогичны нашим панелям типа R и S соответственно


Изогнутые пластины и пластины по индивидуальному заказу

Кроме наших стандартных панелей мы также можем предложить изготовить типы и размеры, не указанные в данном бюллетене технических характеристик. Сюда относятся панели по индивидуальному заказу как небольшие 2,54 см (1") окружности, так и большие панели по 1,5 м x 1,5 м (5 футов x 5 футов) под авто- мобильный размер. По индивидуальному заказу можно заказать панели разной формы, сплава и покрытия. В том числе изогнутые, согнутые, с дробеструйной обработкой, сваренные, рифленые, перфорированные, предва- рительно окрашенные разными цветами и рисунками и др


Подготовка поверхности и упаковка

В процессе производства наши панели проходят тщательную очистку с удалением всех жиров или загрязнений, какие только могут быть на поверхности. Стальные панели упакованы в пластиковые пакеты с паро- фазным ингибитором коррозии и переводятся в прочной картонной коробке. В многослойной упаковке наши стальные панели могут иметь срок годности до 10 лет. В большинстве случаев панели можно использовать сразу после распаковки. Однако для случаев применения на предельном режиме иногда может потребоваться удаление следов ингибитора коррозии дистиллированной водой или метилэтилкетоном до нанесения покры- тия на панель.



Типы сплавов пластин Q-Panel, механические свойства и применимые стандарты

Характеристики тест-пластин из холоднокатаной стали (номинальные) для стальных панелей: холоднокатаная низкоуглеродистая сталь, стандарт SAE 1008/1010




Тип QD

Тип R

Тип S

Тип D

Тип DT

Тип RS

Тип WW & GW

Тип материала по SAE



1008/1010

1008/1010

1008/1010

1008/1010

1008/1010

1008/1010

1008

Тип сплава по ASTM



A1008

A1008

A1008

A1008

A624

A109

-

Тип материала по ISO



3574 Тип CR1

3574 Тип CR1

3574 Тип CR1

3574 Тип CR1

11949

- -

Тип пластин по ASTM



D609-Тип 3

D609-Тип 1

D609-Тип 2

D609-Тип 3

-

D1002

-

Тип пластин по ISO



1514-Тип 3

1514-Тип 1

1514 раздел 3.5.4

1514-Тип 3

1514 раздел 4.1

1514

-

Шероховатость Ra
(в микродюймах)



<20

25-65

20-45

<20

<20

20-45

60° блеск
серые: 4-5
белые: 8-9

Тип поверхности



Гладкая

Матовая

Полированная

Гладкая

Гальванизированная

Полированная

Загрунтованная

Термообработка



1/4 hard

1/4 hard

1/4 hard

T4

T2

1/2 hard

1/2 hard

Твёрдость по Роквеллу



B50-B65

B50-B65

B50-B65

B62-71

B50-65

B70-B85

B60-88

Предел прочности (kpsi)



45 - 65

45 - 65

45 - 65

45 - 65

38 - 58

55 - 75

-

Предел прочности (MPa)



310 - 448

310 - 448

310 - 448

310 - 448

262 - 400

379 - 517

-


Информация для заказа стальных пластин


Тип пластин



Номер по каталогу

Размер
[дюймы]

Толщина
[дюймы]

Размер
[мм]

Толщина
[мм]

Количество в упаковке

QD

Гладкая полированная поверхность, толщина пластин 0,5 мм. Идеально подходят для контроля цвта, блеска. Не рекомендуются для физических тестов и коррозионных испытаний.



QD-2-3.5

2 x 3.5

0.020

51 x 89

0.51

500



QD-24

2 x 4

0.020

51 x 102

0.51

600



QD-2.75-4

2.75 x 4

0.020

70 x 102

0.51

400



QD-35

3 x 5

0.020

76 x 127

0.51

400



QD-36

3 x 6

0.020

76 x 152

0.51

400




QD-39

3 x 9

0.020

76 x 229

0.51

200



QD-46

4 x 6

0.020

102 x 152

0.51

200



QD-48

4 x 8

0.020

102 x 203

0.51

200



QD-412

4 x 12

0.020

102 x 305

0.51

150



QD-2.36-5.51

2.36 x 5.51

0.020

60 x 140

0.51

400



QD-612

6 x 12

0.020

152 x 305

0.51

150


R

Матовая поверхность, толщина пластин 0,8 мм. Пластины более прочные, чем QD. Применение - стандартные методы испытаний. Taber S-44-T и R-44-T - специальные пластины для проведения испытаний на абразиметре Табера. Квадратной формы (102х102 мм) с отверстием в центре. Тип поверхности идентичен типам S и R соответственно.








Taber® Abrasion



R-13*

1 x 3 (± 0.01)

0.032

25 x 76 (± 0.25)

0.81 (± 0.08)

1400



R-2-3.5

2 x 3.5

0.032

51 x 89

0.81

300



R-35

3 x 5

0.032

76 x 127

0.81

250



R-36

3 x 6

0.032

76 x 152

0.81

250



R-39

3 x 9

0.032

76 x 229

0.81

125



R-46

4 x 6

0.032

102 x 152

0.81

200



R-48

4 x 8

0.032

102 x 203

0.81

125



R-412

4 x 12

0.032

102 x 305

0.81

100



R-612

6 x 12

0.032

152 x 305

0.81

100



R-44-T

4 x 4

0.032

102 x 102

0.81

250


S

сталь, одна сторона полирована путем шлифования абразивом до полного удаления шероховатой поверхности. Это придает поверхности гладкость, что делает ее похожей «матированную» поверхность. Шлифованная (или полированная) поверхность часто улучшает адгезионные свойства по сравнению с матовой поверхностью




Taber® Abrasion



S-35

3 x 5

0.032

76 x 127

0.81

250



S-36

3 x 6

0.032

76 x 152

0.81

250



S-39

3 x 9

0.032

76 x 229

0.81

125



S-46

4 x 6

0.032

102 x 152

0.81

200



S-48

4 x 8

0.032

102 x 203

0.81

125



S-412

4 x 12

0.032

102 x 305

0.81

100



S-612

6 x 12

0.032

152 x 305

0.81

100



S-44-T

4 x 4

0.032

102 x 102

0.81

250


D

тонкие гладкие пластины



D-35

3 x 5

0.010 (± 0.001)

76 x 127

0.25 (± 0.03)

800



D-36

3 x 6

0.010 (± 0.001)

76 x 152

0.25 (± 0.03)

800



D-46

4 x 6

0.010 (± 0.001)

102 x 152

0.25 (± 0.03)

400


DT

с гальваническим покрытием



DT-36

3 x 6

0.010 (± 0.001)

76 x 152

0.25 (± 0.03)

800



DT-46

4 x 6

0.010 (± 0.001)

102 x 152

0.25 (± 0.03)

400


W

предварительно загрунтованные белым или серым грунтом



WW-46

4 x 6

0.007

102 x 152

0.18

800



GW-46

4 x 6

0.007

102 x 152

0.18

800



WWS-46

4 x 6

0.007

102 x 152

0.18

800


SS

нержавеющая сталь



SS-13*

1 x 3 (± 0.01)

0.035 (± 0.003)

25 x 76 (± 0.25)

0.89 (± 0.08)

1400



SS-36*

3 x 6

0.035 (± 0.003)

76 x 152

0.89 (± 0.08)

250


RS

сталь, шлифованные



RS-14*

1 x 4 (± 0.01)

0.0630 (± 0.0024)

25 x 102 (±

0.25)

1.60 (± 0.08)

600


R-XX-I

фосфатированные, матовая поверхность



R-36-I

3 x 6

0.032

76 x 152

0.81

250



R-46-I

4 x 6

0.032

102 x 152

0.81

200



R-412-I

4 x 12

0.032

102 x 305

0.81

100


S-XX-I

фосфатированные, шлифованная поверхность



S-36-I

3 x 6

0.032

76 x 152

0.81

250



S-46-I

4 x 6

0.032

102 x 152

0.81

200



S-412-I

4 x 12

0.032

102 x 305

0.81

100

*пластины без отверстия для подвешивания



Алюминиевые пластины

Тест-пластины Q-PANEL® от Q-Lab минимизируют влияние металла в качестве источника ошибок, влияющих на результат испытаний. Они изготовлены из высококачественного алюминия, они чистые, надёжные, удобные и экономичные. Широкий диапазон размеров и типов пластин доступен к отгрузке с нашего склада. Панели хранятся в абсолютной чистоте, и в большинстве случаев их можно использовать прямо из коробки.

Тип A, AQ, ARX и ASX, чистые алюминиевые пластины

Тип A - это наши стандартные алюминиевые панели, сделанные из сплава 3003 H14 толщиной 0,64 мм (0,025 дюйма). Сейчас сплав 3003 H14 является наиболее широко используемым алюминиевым сплавом общего назначения из рулонного проката. Тип AQ изготовлен из сплава 5005 H24, его толщина 0,81 мм, панели проходят европейскую проверку соответствия требованиям Qualicoat. Тип ARX изготавливается из сплава 2024 T3, а тип ASX - из сплава 6061 T6. Оба типа ARX и ASX имеют толщину 0,81 мм, обладают квадратными углами, у них нет подвесного отверстия, а также они доступны с или без съемной полиэтиленовой пленки с одной стороны (-P).


Тип AN, анодированные алюминиевые пластины

подвергаются процессу анодирования, что повышает их устойчивость к коррозии. Большая часть алюминия, подверженного внешнему выветриванию, подвергается такой длительной обработке. Тип AN изготавливается из сплава 3003 H14 и имеет толщину 0,64 мм.

Тип AL, AT, ALQ и AQT, хромированные алюминиевые пластины

обрабатываются хромовым конверсионным покрытием, которое улучшает адгезию краски и устойчивость к подпленочной коррозии. Большинство алюминия подвергается такой предварительной обработке перед окраской. Типы AL и AT изготовлены из сплава 3003 H14 и имеют толщину 0,64 мм (0,025 дюйма). Типы ALQ и AQT изготавливаются из сплава 5005 Н24 и имеют толщину 0,81 мм (0,032 дюйма). Типы AL и ALQ предварительно обрабатываются шестивалентным хромом, который ограничен в соответствии с некоторыми нормами ЕС. Типы AT и AQT предварительно обрабатываются трехвалентным хромом, который не имеет таких ограничений.


Тип AD и AR, алюминиевые адгезивные пластины

изготовлены из сплава 2024 T3, имеют толщину 1,6 мм, большой размер и изготовлены из высокопрочного алюминиевого сплава, чтобы сохранять устойчивость при испытании на адгезивность. Тип AR является чистым алюминием, а тип AD - «Альклед» или покрытый тонким слоем чистого алюминия для повышения коррозионной стойкости. У этих пластин нет отверстия для подвешивания.

Тип SPC и SPA, формованные автомобильные пластины

изготовлены из гладкого или шлифованного алюминия серии 3000. Они имеют размеры 381 x 610 x 0,64 мм (15 x 24 дюйма и 0,025 дюйма). Они изогнуты и имеют выштампованное ребро жёсткости, имитирующее изгиб на крыле или дверце автомобиля. Покрытие, нанесенное на панель, отражает свет таким же образом, как покрытие реальной боковой панели автомобиля. Панели доступны с белым окрашенным по технологии койл-коутинга полиэфирном покрытием или с покрытием из голого алюминия. Подвесные отверстия доступны по запросу.


Тип L-1424, большие индикаторные пластины

изготовлены из шлифованного алюминия серии 3000. Они имеют размер 356 x 610 мм (14 x 24 дюйма), круглые углы и подвесное отверстие. Они полезны для оценки и отображения красок и покрытий в любом месте, где требуется большой формат.

Изогнутые пластины (-CU)

доступны на основе любой стандартной алюминиевой (или стальной) панели с шириной и высотой изгиба, указанными ниже. Используется минимальное количество в упаковке и номинальная плата за установку.




Информация для заказа алюминиевых пластин


Тип пластин



Номер для заказа

Размер
[дюймы]

Толщина
[дюймы]

Размер
[мм]

Толщина
[мм]

Количество в упаковке

Тип A

Чистая необработанная поверхность
Гладкая шлифованная поверхность



A-1.75-5

1.75 x 5

0.025

44 x 127

0.64

800



A-2-3.5

2 x 3.5

0.025

51 x 89

0.64

500



A-24

2 x 4

0.025

51 x 102

0.64

450



A-2.75-4

2.75 x 4

0.025

70 x 102

0.64

300



A-35

3 x 5

0.025

76 x 127

0.64

500



A-36

3 x 6

0.025

76 x 152

0.64

500



A-39

3 x 9

0.025

76 x 229

0.64

150



A-46

4 x 6

0.025

102 x 152

0.64

250



A-48

4 x 8

0.025

102 x 203

0.64

150



A-412

4 x 12

0.025

102 x 305

0.64

125



A-612

6 x 12

0.025

152 x 305

0.64

125

Тип AQ, ARX и ASX

Чистая необработанная поверхность
Гладкая шлифованная поверхность



AQ-24

2 x 4

0.032

51 x 102

0.81

600



AQ-36

3 x 6

0.032

76 x 152

0.81

400



AQ-44

4 x 4

0.032

102 x 102

0.81

200



AQ-46

4 x 6

0.032

102 x 152

0.81

300



AQ-48

4 x 8

0.032

102 x 203

0.81

125



AQ-412

4 x 12

0.032

102 x 305

0.81

100



AQ-2.36-5.51

2.36 x 5.51

0.032

60 x 140

0.81

250



AQ-612

6 x 12

0.032

152 x 305

0.81

100



ARX-310*

3 x 10

0.032

76 x 254

0.81

125



ASX-310*

3 x 10

0.032

76 x 254

0.81

125

Тип AN

Анодированная поверхность
Гладкая шлифованная поверхность



AN-36

3 x 6

0.025

76 x 152

0.64

500



AN-46

4 x 6

0.025

102 x 152

0.64

250



AN-612

6 x 12

0.025

152 x 305

0.64

125

Тип AL, AT, ALQ, AQT

Хромированная поверхность
Гладкая шлифованная поверхность




AT-2-3.5

2 x 3.5

0.025

51 x 89

0.64

400



AT-35

3 x 5

0.025

76 x 127

0.64

500



AT-36

3 x 6

0.025

76 x 152

0.64

500



AT-39

3 x 9

0.025

76 x 229

0.64

150



AT-46

4 x 6

0.025

102 x 152

0.64

250



AT-48

4 x 8

0.025

102 x 203

0.64

150



AT-412

4 x 12

0.025

102 x 305

0.64

125



AT-612

6 x 12

0.025

152 x 305

0.64

125



AQT-36

3 x 6

0.032

76 x 152

0.81

400



AQT-46

4 x 6

0.032

102 x 152

0.81

300



AQT-412

4 x 12

0.032

102 x 305

0.81

100

Тип AD и AR

Альклед - дюралюминий, плакированный чистым алюминием


AD-14*

1 x 4 (± 0.01)

0.0630 (± 0.0024)

25 x 102 (± 0.25)

1.60 (± 0.06)

600

Чистая поверхность



AR-14*

1 x 4 (± 0.01)

0.0630 (± 0.0024)

25 x 102 (± 0.25)

1.60 (± 0.06)

600

Type SPC

Окрашенные для автопрома


SPC-1524*

15 x 24

0.025

381 x 610

0.64

10

Type SPA

Чистые для автопрома


SPA-1524*

15 x 24

0.025

381 x 610

0.64

10

Type L

Большого размера для автопрома


L-1424

14 x 24

0.025

356 x 610

0.64

10




камера солевого тумана Q-FOG, абразиметры Табера, система очистки воды ELGA, спектрофотометр BYK-mac i, спектрофотометр spectro-guide, оборудование Mathis, градиентная печь Metrastat, блескомер micro-gloss, оборудование Q-Lab для ускоренного старения материалов, скоростной миксер Speedmixer для герметиков и красок, сканер шагрени wave-scan, везерометр Ксенотест для оценки светостойкости
