Везерометр Q-SUN Xe-1 и Xe-3 с ксеноном
Испытания на светостойкость и атмосферостойкость

Воздействие негативных атмосферных факторов

Любая вещь,везерометр Q-SUN оставленная на открытом воздухе, неизбежно подвергается разрушительному воздействию солнца, перепадам температур и воздействию воды/влаги. В результате происходят необратимые изменения - покрытия и материалы обесцвечиваются, теряют блеск, покрываются трещинами, теряют защитные и потребительские свойства, разрушаются.

Для оценки общей долговечности и поведения материалов, покрытий и готовых изделий в реальных условиях эксплуатации проводятся предварительные испытания. В лабораторных условиях моделируется интенсивное воздействие солнечного света, дождя, образование конденсата и температурные перепады. Это позволяет ускорять процессы старения и разрушения, экономить время и сокращать период освоения новой продукции. Испытания проводятся в специальных аппаратах искусственной погоды (везерометрах)

Сегодня в мире наилучшая корреляция результатов лабораторных испытаний с естественными условиями у везерометров Q-SUN от компании Q-Lab Corporation (США).

Везерометры Q-SUN с ксеноновыми лампами — универсальный инструмент для разработчиков новых материалов, служб контроля качества на производстве и в лаборатории. Они позволяют, самостоятельно задавая условия испытаний, моделировать и контролировать процессы ускоренного старения. Основное применение аппарата искусственной погоды Q-SUN — оценка светостойкости (потери цвета, выцветания) покрытий, материалов и изделий под воздействием солнца (прямые солнечные лучи и солнечный свет, отфильтрованный оконным стеклом), дождя и температурных перепадов. В этом заключается его основное отличие от везерометра QUV с УФ-лампами, который предназначен для оценки физического разрушения материалов под воздействием жёсткого коротковолнового УФ-излучения.

Методы и стандарты

Везерометр Q-SUN с ксеноновыми лампами обеспечивает проведение испытаний в соответствии с ASTM G-154, ASTM D-4587, ASTM D-4329, ASTM D-4799, BS2782, ISO 4892, SAE J2020, ГОСТ 10793, ГОСТ 8979, ГОСТ 9.401-91, ГОСТ 9.045-75 и пр. ГОСТ Р ИСО 105-B02-2015 'Материалы текстильные. Определение устойчивости окраски. Часть B02. Устойчивость окраски к искусственному свету. Метод испытания на выцветание с применением ксеноновой дуговой лампы' и многие другие.

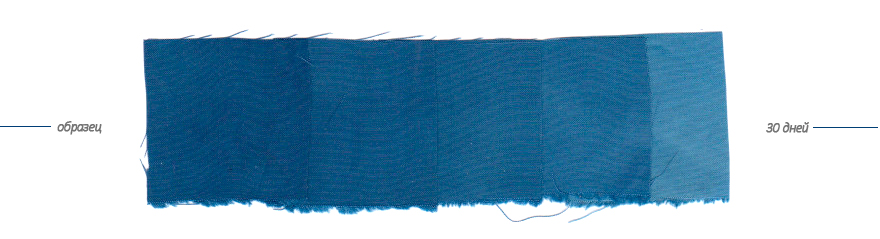

Испытания на светостойкость

Время тестирования определяется типом материала или областью его применения. Типографская краска или текстиль теряют цвет после нескольких часов облучения, в то время как полимеры или лакокрасочные покрытия требуют более продолжительного экспонирования. Скорость старения и износа материалов также зависит от его чувствительности к солнечному свету, перепадам температур и воздействию воды/влаги.

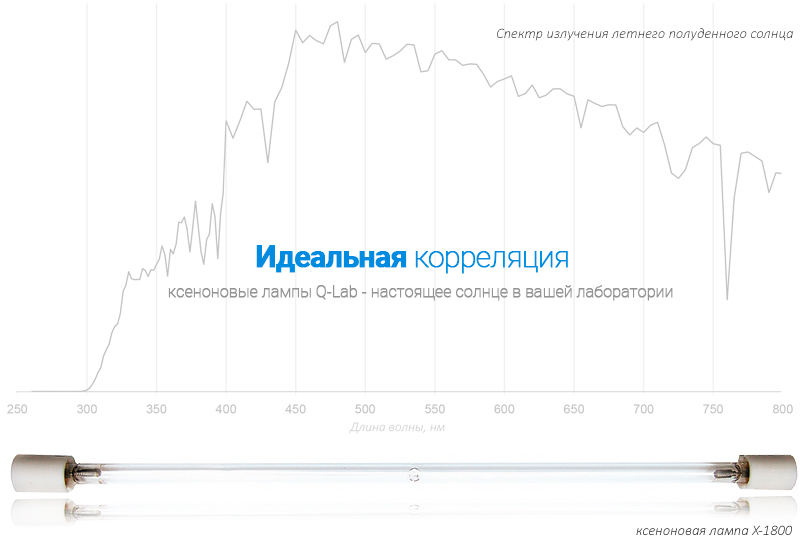

Настоящее солнце в лаборатории

Ксеноновые лампы дугового типа в везерометрах Q-SUN имитируют полный спектр солнечного света в диапазоне от 260 до 780 нм. В сочетании с уникальной системой орошения, горизонтальным размещением образцов и системой контроля влажности формируются условия, максимально приближенные к реальным природным условиям эксплуатации на открытом солнце.

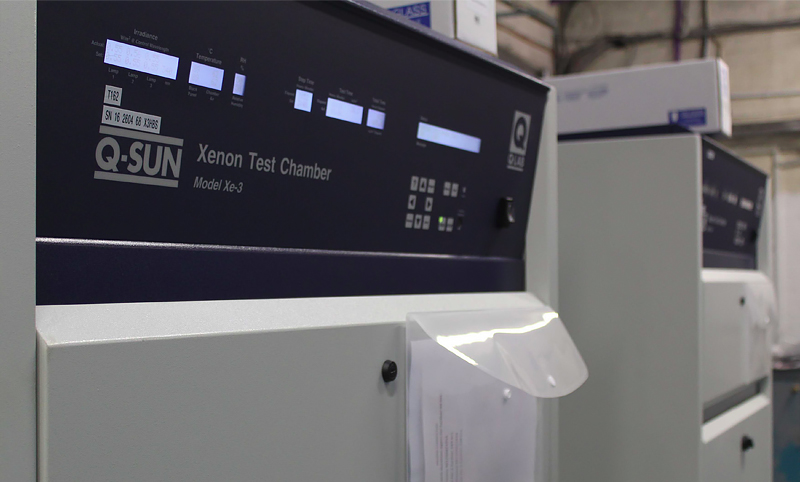

Простота и надежность

Везерометры Q-SUN просты в эксплуатации. Это надежные, полностью автоматизированные системы, работающие 24 часа в сутки, 365 дней в году.

Ксеноновые лампы

Самые мощные* в мире ксеноновые дуговые лампы в 1800 Вт обеспечивают отличную спектральную корреляцию с солнечным светом. Воздушное охлаждение гарантирует экономичность, эффективность и легкость обслуживания. Преимущество Q-SUN - отсутствие сложной, требующей подачи воды системы охлаждения ламп как у ATLAS. Срок службы лампы при наработке на отказ составляет 1500 часов. Срок службы можно продлить, уменьшая интенсивность излучения.

*в этом классе оборудования

Одна лампа — хорошо, а три — лучше!


В зависимости от количества и размера образцов, а также — от методов испытаний Вы можете выбрать везерометр с одной лампой (Xe-1 и Xe-2) или с тремя (Xe-3). Серия Xe-1 предназначена для испытаний небольших объемов образцов и обеспечивает проведение испытаний по методам не требующим контроля влажности RH. Полноразмерные модели Xe-3 — это более мощное облучение образцов (благодаря интегральному световому потоку в 5400 Вт). Это позволяет как сократить время испытаний, так и усилить разрушающее воздействие «солнца».

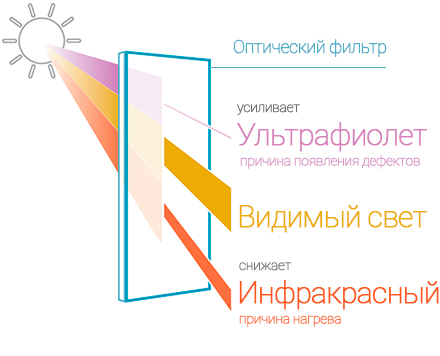

Оптические фильтры

Такие дефекты как потеря цвета, расслаивание, растрескивание, потускнение и пожелтение проявляются не только на открытом воздухе, но и в закрытых помещениях. Везерометры Q-SUN помимо прямых солнечных лучей позволяют имитировать свет, проходящий через оконное или витринное стекло. Для этого между лампой и образцом размещается специальный фильтр. Фильтры Q-Lab не меняют своих свойств даже после нескольких лет эксплуатации. Фильтры можно использовать как покровные стекла при испытании порошковых материалов (диоксид титана, железоокислые пигменты и пр) во избежание их распыления в камере при включении вентилятора. Для снижения нагрева образцов применяются ИК-фильтры.

Прецизионный контроль температуры

Контроль температуры во всех камерах Q-SUN осуществляется при помощи датчиков Black Panel или Black Standard. В некоторых моделях температура внутри камеры может контролироваться автоматически, синхронно с изменением интенсивности излучения.

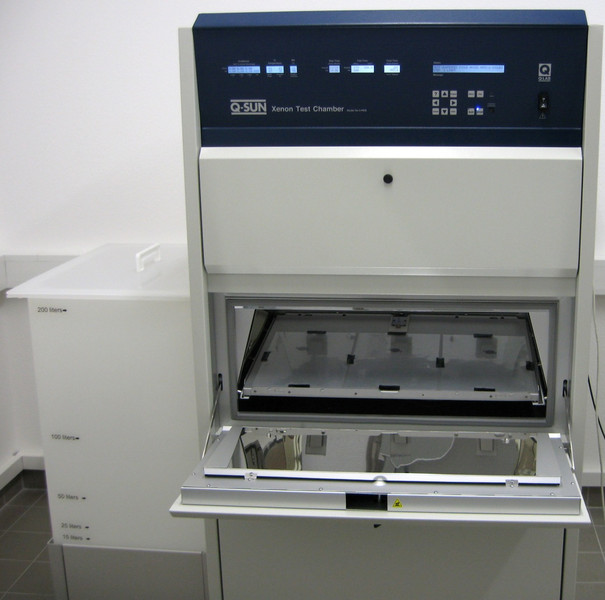

Система орошения

Результат воздействия природной влаги (конденсат, дождь и пр.) на образцы имитирует встроенная система орошения [система дождевания, спрей-система]. Распыляющие форсунки расположены в верхней части камеры. Спрей-система может быть настроена для моделирования дневных (дождь) и ночных (конденсат) циклов.

Ряд методов (например, методики BASF или GM) предписывает дополнительное боковое орошение образцов. Для выполнения данного требования везерометры Q-SUN опционально оснащаются системой «dual spray» (двойное орошение). В этом случае Вы можете орошать образцы помимо обыкновенной воды любым дополнительным составом (моющими средствами, слабыми растворами для имитации "кислотных дождей" и пр.)

Контроль солнечного излучения Solar Eye

Единственная в мире система Solar Eye постоянно контролирует мощность излучающих ламп для обеспечения максимальной производительности, сходимости и воспроизводимости результатов. Контроль излучения осуществляется по контрольным точкам на длинах волн 340 и 420 нм.

Контроль относительной влажности - RH Control

Везерометры Q-SUN серии Xe-3 оснащены системой контроля влажности. Данная система необходима при испытании тканей, красителей или печатной продукции. Инновационное решение от Q-Lab, которое делает работу с везерометром легкой и удобной - это сменные датчики влажности. Больше не потребуется их ежегодная утомительная калибровка. Просто замените его на новый.

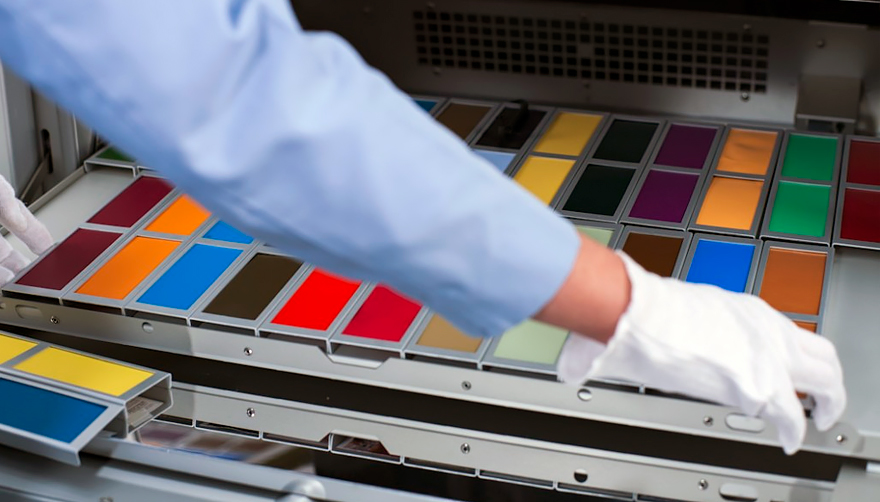

Размещение образцов

С помощью набора держателей для образцов можно испытывать практически любой тип материала, различных размеров и формы. Везерометры Q-SUN серии Xe-3 обладают самой большой облучаемой площадью для размещения образцов! А это значит, что циклы испытаний теперь происходят быстрее за счет большей единовременной загрузки образцов.

Кроме того, в отличие от большинства везерометров ATLAS с вращающейся каруселью для плоских образцов, везерометры Q-SUN имеют съемный поддон для плоских образцов. На котором легко можно разместить для испытаний объемные образцы (флаконы, автокомпоненты, готовые изделия и пр.)

Доступный и экономный? Да!

Создавая наши везерометры мы прежде всего думали о наших пользователях. Поэтому мы постарались сделать их максимально доступными. Вы можете выбрать любую модель везерометра Q-SUN - и мы гарантируем, что её цена будет ниже, чем вы ожидаете от оборудования подобного класса. От 18 000 евро за настольную модель до 40 000 евро за полноразмерную с системой орошения и контроля влажности - вот, что мы называем честной ценой! А стоимость ксеноновых ламп (250 евро) делает везерометры Q-SUN самыми выгодными на рынке в отношении стоимости владения.

Технические характеристики

Модель Температура в камере,°С  Температура образцов,°С  Размер лотка для образцов, мм Количество образцов**, шт Вода для системы орошения Габаритные размеры
(ДхВхГ), мм
Вес, кг
Xe-3-H +16*...65
+15*...110
451х718 51 Деионизованная или после обратного осмоса.

Мы рекомендуем системы водоподготовки ELGA
914х1791х940 190...233
Xe-3-HS
Xe-1-B +10*...50 +10*...90 251×457 17 775×521 × 648 50
Xe-1-S


* При подключении внешнего охладителя (опция). Стандартная минимальная температура = Т окр. среды + 50С
** При размере образцов 5 х 10 см

Опции и дополнительные системы

наши везерометры могут быть укомплектованы самым разным дополнительным оборудованием для проведения испытаний в соответствии со всеми основными мировыми и корпоративными отраслевыми стандартами и методами.
Опция Xe-1 Xe-2 Xe-3

B [basic] - базовая модель с одной лампой + - -
С [chiller] - система охлаждения воздуха в рабочей камеры + - +
S [spray] - система орошения образцов для имитации воздействия дождя + + +
H [humidity] - система создания и контроля влажности в рабочей камере - + +
DS [dual spray] - система двойного орошения, с дополнительной жидкостью - - +
BS [back spray] - система обратного орошения - - +

С [chiller] - система охлаждения воздуха

для испытания некоторых продуктов [лекарства, косметические средства и пр.] требуется рабочая атмосфера с температурой не выше комнатной. Для её создания и поддержания используется система охлаждения воздуха в рабочей камеры. Система охлаждения представляет собой отдельно стоящий блок кондиционирования, который соединяется с рабочей камерой везерометра алюминиевым воздуховодом. Габариты блока 1 х 1 х 1 м, требуется подача питания 220В. Настольные везерометры серии Xe-1 могут устанавливаться непосредственно на блок.

С системой охлаждения рабочий диапазон температур везерометра составляет 19 до 1030С [в зависимости от типа температурного датчика]. Единственным элементом, требующим периодической замены является воздушный фильтр [заменять необходимо по мере загрязнения]

S [spray] - система орошения образцов

разрушающее воздействие воды, идентичное тому, что встречается в природе, имитирует система орошения / дождевания (water spray system). Система орошения может быть легко запрограммирована на работу "днём" и "ночью", то есть - при включённых лампах и при выключенных. Помимо окисляющего воздействия вода также является эффективным разрушающим агентом при механической эрозии и тепловом шоке. Разбрызгивающие воду форсунки расположены над образцами между лампами.

Реалистичность воздействия дождя обеспечивает горизонтальное размещение образцов. Расход воды при таком положении образцов снижается в несколько раз по сравнению со стандартными везерометрами с вращающимся барабаном. В везерометрах барабанного типа образцы расположены вертикально и вода, попадая на них моментально стекает, что негативно сказывается на результатах испытаний.

H [humidity] - система контроля влажности

влажность может усиливать физическое разрушение и повреждения материалов, подвергающихся физическому воздействию. Относительная влажность воздуха также влияет на скорость высыхания образцов и время их нагревания-охлаждения. Именно поэтому точный контроль относительной влажности столь важен. Система создания и контроля влажности позволяет имитировать воздействие конденсата и тумана на образцы.

Датчик контроля влажности требует замены 1 раз в год


DS [dual spray] - система двойного орошения

помимо воздействия воды, везерометры Q-SUN могут также увлажнять образцы любым другим дополнительным раствором (подкисленная среда для имитации "кислотных дождей", моющие средства и пр.). Для этого везерометры Q-SUN можно дооснастить системой двойного орошения. В состав системы входит резервуар для раствора, насос и фильтр.

BS [back spray] - система обратного орошения

данный тип орошения необходим при проведении ряда испытаний по автомобильным стандартам SAE (Society of Automotive Engineers). При обратном орошении происходит одновременно дождевание образцов с обеих сторон - спереди и сзади.


Лампы, оптические фильтры и аксессуары

наши везерометры могут быть укомплектованы самым разным дополнительным оборудованием для проведения испытаний в соответствии со всеми основными мировыми и корпоративными отраслевыми стандартами и методами.
Наименование и описание Артикул Цена Xe-1 Xe-1 Xe-3
Ксеноновая лампа, 1800 Вт X-1800   + - +
Ксеноновая лампа, 1800 Вт X-1850   - + -
Daylight-B/B, оптический фильтр дневного света, борное стекло X-10271   + - +
Daylight-B/B, оптический фильтр дневного света, фторовое стекло X-10586   + - +
Daylight-Q, оптический фильтр дневного света, кварцевое стекло X-7460   + - +
Extended UV-Q/B, оптический фильтр с расширенным УФ-диапазоном, кварц-бор X-6502   + - +
Extended UV-Quartz, оптический фильтр с расширенным УФ-диапазоном, кварц X-10180   + - +
Window-B/SL, оптический фильтр, оконное стекло, боросиликатное X-10214   + - +
Window-IR, оптический фильтр, оконное стекло, отсекающее ИК-излучение X-10110   + - +
Window-Q, оптический фильтр, оконное стекло, кварцевое X-10266   + - +
Window-SF5, оптический фильтр, оконное стекло X-10857   + - +
Daylight-B/B, оптический фильтр дневного света, борное стекло, вертикальный XR-11476-K   - + -
Daylight-Q, оптический фильтр дневного света, кварцевое стекло, вертикальный XR-11477-K   - + -
Extended UV-Q/B, оптический фильтр с расширенным УФ-диапазоном, кварц-бор, вертикальный XR-11475-K   - + -
Window-B/SL, оптический фильтр, оконное стекло, боросиликатное, вертикальный XR-11234-K   - + -
Window-B04, оптический фильтр, оконное стекло, борное, вертикальный XR-11438-K   - + -
Window-Q, оптический фильтр, оконное стекло, кварцевое, вертикальный XR-11478-K   - + -
Window-IR, оптический фильтр, оконное стекло, отсекающее ИК-излучение, вертикальный XR-11233-K   - + -
Window-IR-set, набор для замены внутренних фильтров в XR-11233-K XR-11232-K   - + -

Датчики, радиометры для калибровки, термометры

наши везерометры могут быть укомплектованы самым разным дополнительным оборудованием для проведения испытаний в соответствии со всеми основными мировыми и корпоративными отраслевыми стандартами и методами.
Наименование и описание Артикул Цена Xe-1 Xe-2 Xe-3
Датчик излучения, 340 нм X-7515-K   + + +
Датчик излучения, 420 нм X-7522-K   + + +
Датчик излучения, TUV [Total UV - общий ультрафиолет] X-7523-K   + + +
Радиометр для калибровки ламп, необходимо учитывать тип датчика и тип фильтра CR-20   + + +
Радиометр для калибровки ламп по TUV CR-20-TUV   + + +
Радиометр для калибровки ламп по LUX CR-20-LUX   + - +
Услуга по рекалибровке радиометра CR-20 [межкалибровочный интервал - 1 год] CR-20-RECAL   + + +
Термометр для калибровки датчика "чёрная пластина" CT-202-BP   + + +
Термометр для калибровки датчика "изолированная чёрная пластина" CT-202-IBP   + + +
Услуги по рекалибровке термометра CT-202 [межкалибровочный интервал - 1 год] CT-202-RECAL   + + +
Сменный датчик температуры "чёрная пластина" X-140235-K   + - +
Сменный датчик температуры "чёрная пластина" X-11463-K   - + -
Сменный датчик температуры "изолированная чёрная пластина" X-7778-X   + - +
Сменный датчик температуры "изолированная чёрная пластина" XR-11464-X   - + -
Датчик относительной влажности [замена раз в год] X-10415-K   + + +
Программное обеспечение для регистрации температуры и влажности V-4118   + + +
