Спектрофотометр BYK-mac i
Измерение цвета покрытий "металлик", "перламутр" и флуоресцентных пигментов

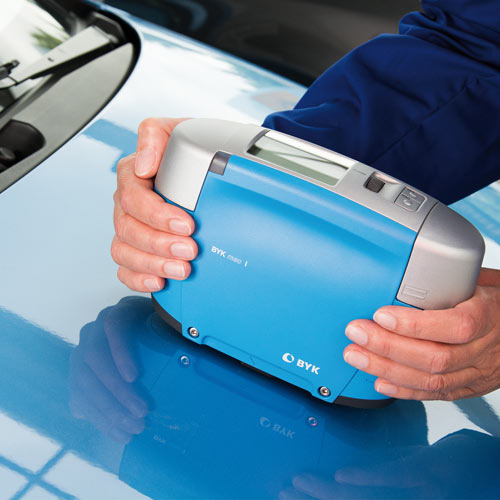

многоугловой спектрофотометр BYK-mac i

Цвет и эффекты

В современном мире все чаще применяются эффектные покрытия, формирующие неповторимый облик любого изделия, окрашенного с использованием специальных пигментов. В автомобилестроении, например, более 80% покрытий - это эффектные покрытия. Полная прозрачность цветных пигментов позволяет с помощью металлических частиц получить яркое, сверкающее покрытие с металлическим, перламутровым эффектом или эффектом "хамелеон". Привлекательность любого товара окрашенного таким способом значительно возрастает.

Известно, что цвет оказывает немаловажное воздействие на покупателя и играет заметную роль при выборе товара и при принятии решения о приобретении его. Когда речь идет об автомобилях, то цвет в сочетании с эффектами нередко становится определяющим фактором при покупке. Но очень важно, чтобы все детали внутренней и внешней отделки автомобиля гармонировали по цвету. В этом случае гармония уже не просто элемент эстетики, а важный критерий качества.

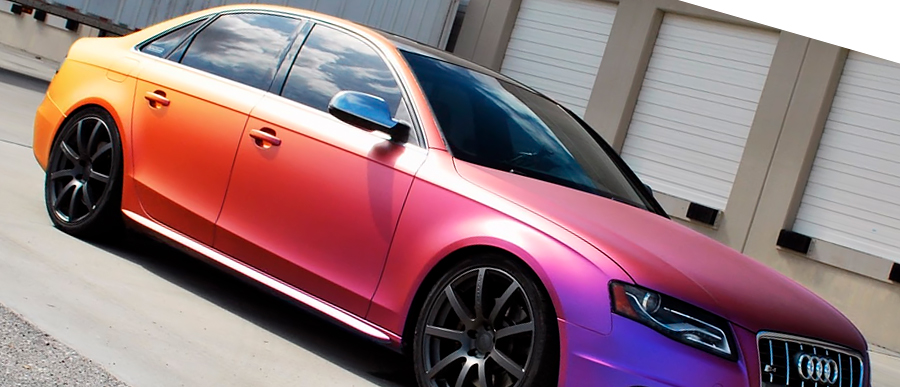

Какого цвета этот автомобиль? Можно ли измерить данный цвет?


многоугловой спектрофотометр BYK-mac i
В автомобилестроении, например, исключительно строгие допуски по цвету (разнооттеночность) между различными элементами автомобиля: кузовом и бампером, молдингом и корпусом зеркала. А, учитывая, что все эти детали производятся различными поставщиками и окрашиваются множеством способом (напыление в электростатическом поле, порошковая окраска, с помощью краскопультов и пр.), то контроль цветового соответствия становится непростой задачей для специалистов.

Кроме того, цвет может изменяться/мигрировать при изменении угла осмотра и условий освещения. Именно эта особенность эффектных покрытий вызвана включениями в красящем пигменте. Но эти изменения должны быть едины для всех окрашенных частей, то есть синхронизированы в пространстве и времени. А как измерить то, что относится к области субъективных оценок — однородность цвета на плоских и изогнутых поверхностях, однородность эффектов «металлик» или «перламутр»? А если эффект проявляется только при солнечном свете, а в салоне флуоресцентные лампы?

Можно ли измерить впечатление от эффектных пигментов?

Для ответов на эти вопросы и для выражения субъективных оценок в объективных цифрах компания BYK-Gardner (Германия) создала спектрофотометр BYK-mac i. Новый гониоспектрофотометр с многоугловой геометрией измерения BYK-mac i разработан специально для контроля цвета и анализа его изменений в зависимости от типа включений.

Особенности спектрофотометра BYK-mac i: многоугловой спектрофотометр byk-mac i

  • Геометрия стандартного источника освещения 45°
  • 6 углов наблюдения -15°, 15°, 25°, 45°, 75° и 110°
  • Определение индексов Sparkle/Graininess (Искристость/Зернистость)
  • Измерение флуоресценции [два дополнительных источника освещения и детектора]
  • 2 типа освещения образца - прямое и рассеянное
  • USB-порт для передачи данных на ПК
  • Источник освещения - светодиоды с гарантией 10 лет


Почему BYK-mac i лучше?

Обладая всеми функциями 'классических' многоугловых спектрофотометров, BYK-mac i предлагает новые возможности.

От аналогов его отличает возможность полного анализа влияния на внешний вид изделия визуальных эффектов покрытия («искристость», «зернистость»).

Кроме традиционного измерения цветовых характеристик образца под пятью разными углами (15°, 25°, 45°, 75° и 110°) спектрофотометр BYK-mac измеряет цвет при -15° (за границей зеркального отражения). Угол -15° в полной мере позволяет проанализировать поведение/миграцию цвета покрытия с эффектом "хамелеон" - когда цвет меняется от зеленой к красной области цветового пространства.

Кроме того, наш прибор способен подсказывать - имеется ли в составе краски/покрытия флуоресцентные компоненты, приводящие к ускоренной потере цвета. А измеряя интенсивность флуоресценции он даёт понимание о скорости возможного выцветания.

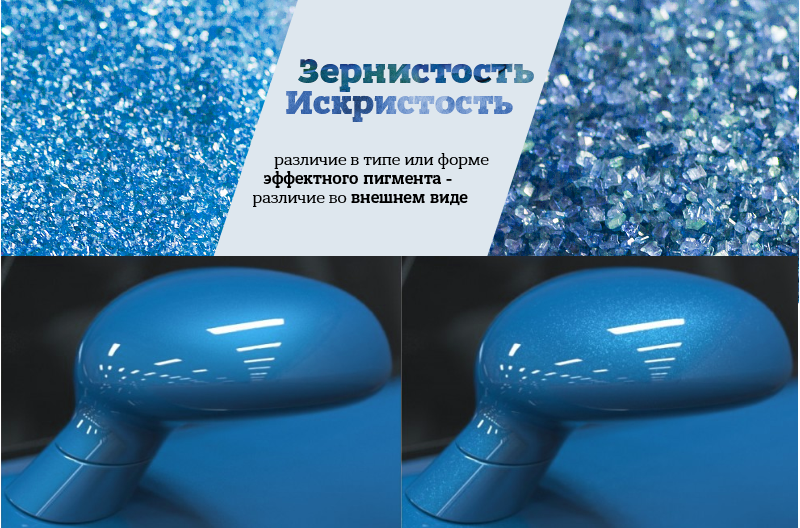

Искристость или зернистость? Sparkle или Graininess?

При контроле качества внешнего вида поверхности одной информации о цвете и блеске недостаточно. Ведь два образца с одинаковыми цветовыми характеристиками, с одинаковым уровнем блеска и шагренью внешне могут отличаться друг от друга. И отличие это заключается в свойствах эффектных пигментов. В том, как покрытие ведёт себя при изменении угла обзора и различных условиях освещенности. Проще говоря, в том, как краска "играет" на солнце.

Уникальная технология оценки эффектных пигментов реализована в BYK-mac i гениально и просто. Встроенная CCD-камера фотографирует измеряемый участок поверхности при различном освещении. Сперва при прямом падающем свете ("яркий солнечный день"), а затем - при рассеяном освещении ("облачный день"). Встроенный компьютер анализирует каждый снимок. Пиксель за пикселем он подсчитывает количество "вспыхнувших" частичек пигмента при попадании на них света при всех 6 углах отражения (при прямом свете). И количество светлых и темных фрагментов при рассеяном освещении. В первом случае определяется степень "искристости" покрытия, во втором - измеряется степень "зернистости" покрытия. Таким образом Вы получаете выраженное в объективных цифрах проявление и поведение эффектного покрытия.

Обратите внимание на то, что образцы с перламутрами, глиттерами или другими эффектными добавками перед проведением измерений следует тщательно перемешивать. Для этого следует использовать специальные лабораторные высокоскоростные орбитальные и планетарные миксеры SpeedMixer.

Уникальный прибор для уникальных флуоресцентных пигментов

Уникальность флуоресцентных пигментов заключается в том, что они могут испускать поглощенный ультрафиолетовый свет в видимой области спектра, за счёт чего цвет пигмента выглядит более ярким и привлекательным в сравнении с обычными пигментами. Количество отраженного света от предмета, окрашенного флуоресцентными пигментами, в 3 раза больше, чем от предмета, окрашенного обычными пигментами. Однако флуоресцентные пигменты и выгорают на солнце гораздо быстрее обычных. Поэтому ещё на этапе разработки рецептур бывает полезным заранее знать - не содержит ли ваше сырьё флуоресцентые компоненты. И, если содержит, то насколько это будет критично для дальнейшей эксплуатации окрашенных изделий.

Спектрофотометр BYK-mac i - единственный в мире прибор, позволяющий одновременно измерить цвет и зернистость покрытий с флуоресцентными пигментами. В новом BYK-mac i установлены дополнительные светодиодные источники освещения образца и дополнительные детекторы для измерения света, испускаемого флуоресцентными пигментами. При наличии эффекта флуоресценции прибор просигнализирует об этом пользователю.

Измеряем не только цвет, но и температуру!

Спектрофотометр BYK-mac i - единственный прибор, который одновременно контролирует и запоминает температуру измеряемого образца. Это особенно важно при контроле на линии окраски продукции, которая окрашивается лакокрасочными материалами с содержанием железоокислых пигментов. Данные пигменты характеризуются способностью изменять оттенки при остывании. Поэтому прибор сообщит Вам, что образец еще очень горячий (выше 40°) и предложит измерить его позже. Это позволит избежать мнимой разницы в цвете при измерении продукции сперва на линии, а затем - при аудите качества.

Размер и форма измеряемого образца не имеет значения!

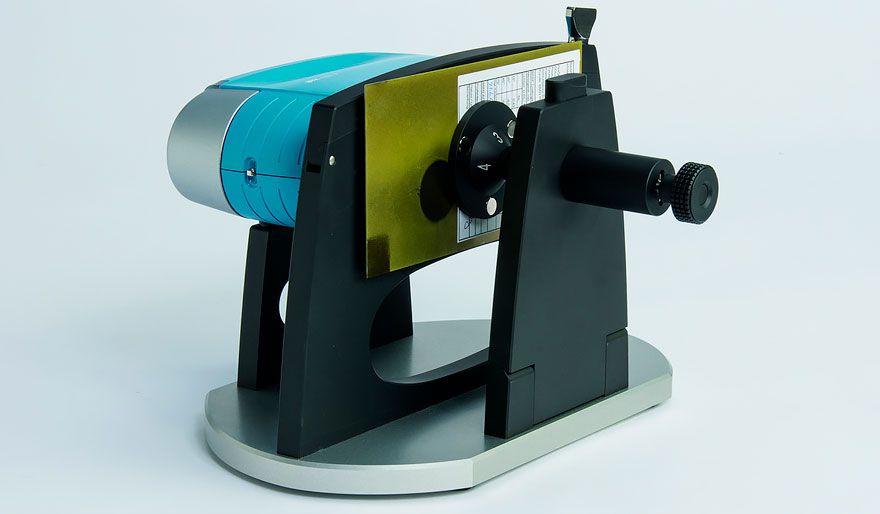

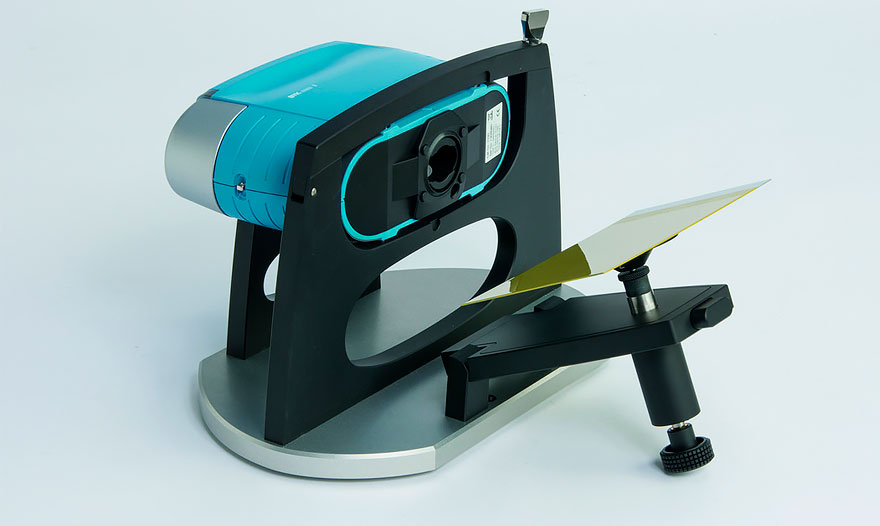

Спектрофотометр BYK-mac i предлагает неограниченные возможности по контролю цвета продукции практически любого размера и формы. От шариковой ручки до корпуса самолёта! Просто выберите модель с соответствующей аппертурой - 12 или 23 мм. Кроме того, возможно измерение порошковых материалов, пудры, пастообразных образцов и пр. Для этих целей используйте соответствующе фирменные адаптеры и ёмкости для образцов от BYK-Gardner. byk-mac-i byk-mac-i

10 лет гарантии

В качестве источника освещения в спектрофотометре BYK-mac применяются светодиоды белого спектра. Это единственный источник освещения, который не пульсирует, который потребляет минимум энергии и пр. Нет необходимости менять лампы как у X-Rite или Konica Minolta. Кроме того светодиод обеспечивает высокую стабильность измерений и долгий срок между калибровками - до 3 месяцев. Гарантия на систему освещения составляет 10 гарантии. Гарантия на спектрофотометр составляет 2 года.

Внесён в Госреестр СИ РФ

Все спектрофотометры BYK-mac внесены в Госреестр средств измерений РФ. Новый тип средств измерений утвержден в апреле 2010 года, номер в госреестре 44055-10. Полученный сертификат подтвердил соответствие метрологических характеристик спектрофотометров (спектроколориметров) требованиям, предъявляемым в Росийской Федерации к данному типу измерительного оборудования. Сегодня это единственные в России многоугловые спектрофотометры, которые обеспечивают измерение цвета в соответствии с ГОСТ Р 52662-2006.

Бесплатное программное обеспечение!

Компания BYK-Gardner предлагает Вам не просто прибор для контроля цвета. Мы предлагаем Вам комплексное решение задачи. В комплект поставки входит программа smartchart для обмена данными с ПК, сбора, статистической обработки и протоколирования результатов измерений. Для подразделений компании BASF возможна поставка облегчённой версии BYK-mac без ПО. В этом случае используется стандартная программа от BASF ColorCare.

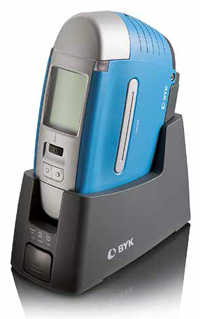

BYK-mac i всегда готов к работе!многоугловой спектрофотометр byk-mac i

В качестве источника питания в приборе BYK-mac используется Li-ионный аккумулятор или 4 АА элемента. Док-станция автоматически и одновременно заряжает аккумулятор в приборе + запасной. Также док-станция служит портом связи и обмена данными между спектрофотометром и ПК через USB-кабель.

Планируете измерять только цвет?

Если при контроле качества своей продукции вы планируете измерять только цвет, а не искристость и зернистость - обратите внимание на специальное предложение от BYK-Gardner. Мы предлагаем специальную модификацию спектрофотометра - BYK-mac i COLOR. Это точно такой же прибор как BYK-mac i, но без дорогостоящей CCD-камеры для оценки искристости/зернистости. В этом случае вы экономите более 5 000 евро!

Технические характеристики

Характеристики BYK-mac i
Размер апертуры (измеряемое пятно цвета), мм 12 или 23
Память 1000 стандартов/образцов

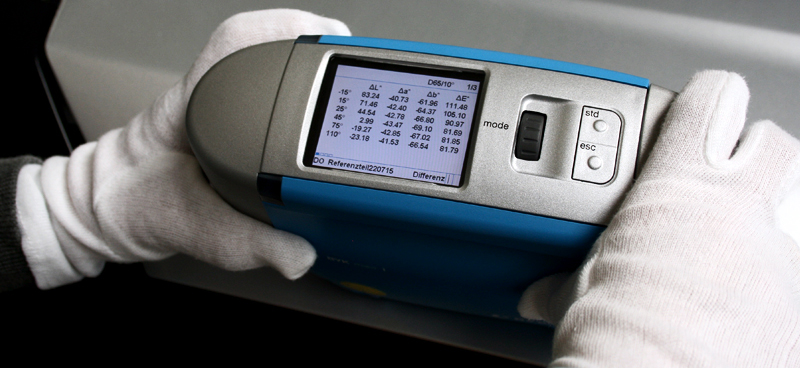

Дисплей цветной, 2,7"
Время измерения < 6 с
Вывод на ПК USB
Питание прибора 4 AA NiMH (перезаряжаемые)
Габариты и вес, см 21,8 х 8,1 х 14,7; 1,3 кг

Цвет

Геометрия освещения освещение 45° , прямое
Геометрия измерения -15°, 15°, 25°, 45°, 75° и 110°
Спектральный диапазон, нм 400... 700
Спектральная щель, нм 10
Фотометрический интервал 0 – 600%
Воспроизводимость ≤ 0,01 ΔE [на 10 белых керамических эталонах]
Межприборная согласованность < 0,10 ΔE [на серых керамических эталонах BCRA II]
Источник света светодиод LED
Цветовые шкалы ΔE*; ΔE CMC; ΔE 94; ΔE 2000; ΔE 99; ΔE DIN6175
Цветовые индексы Flop, Int-Em [флуоресценция]
Источники освещения C, D50, D65, A, F2, F7, F11, F12
Наблюдатель 2°; 10°

Эффекты

Геометрия освещения рассеянное
Геометрия измерения 15°, 45°, 75°
Измеряемые индексы эффектов ΔS; ΔS_a; ΔS_i; ΔG
Воспроизводимость S_a / S_i: 10% or > 1.00 / G = ± 0.15
Оценка эффектов «металлик», «перламутр» и «хамелеон» Искристость (Sparkle), Зернистость (Graininess)

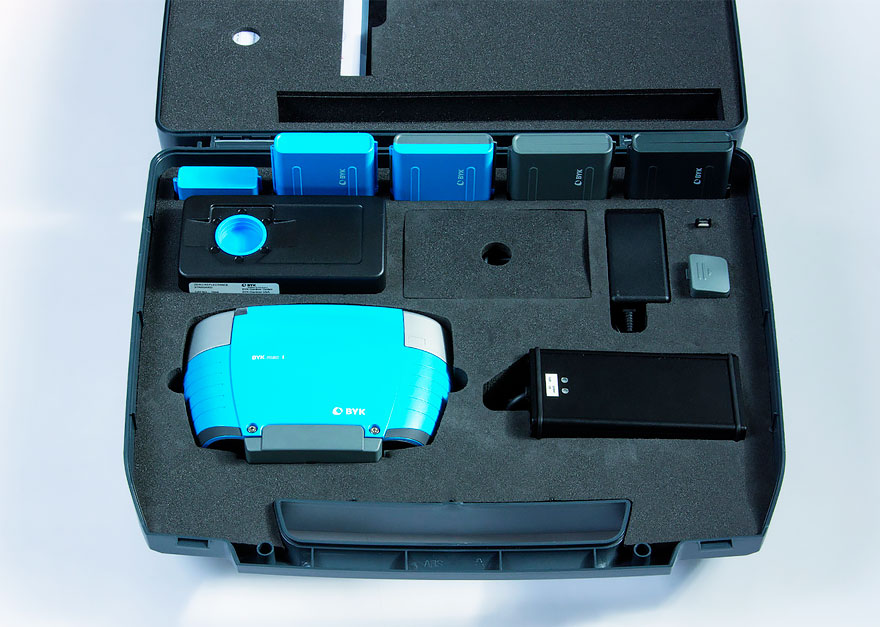

Великолепная комплектация:

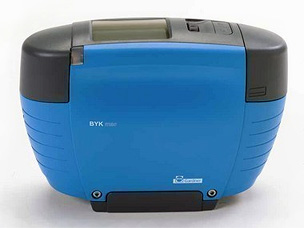

спектрофотометр byk-mac - спектрофотометр BYK-mac i
- калибровочный стандарт "чёрный"
- калибровочный стандарт "белый"
- калибровочный стандарт "циан" и "металлик"
- защитная крышка для источника освещения (2 шт.)
- комплект запасных прокладок для PIN-лапок
- док-станция для коммутации с ПК и зарядки аккумуляторов
- кабель USB для прямого подключения к ПК
- 2 заряжаемых Li-ионных аккумулятора
- вставка для 4 AA элементов питания
- 4 AA аккумуляторов
- зарядное устройство
- программное обеспечение smart-chart [кроме моделей Sensor]
- краткая инструкция
- полная инструкция на CD
- набор для чистки PIN-лапок
- сертификат о калибровке
- кейс для переноски и хранения

Сколько стоит спектрофотометр BYK-mac i?

Артикул Модель Диаметр апертуры
[пятно измерения]
Цена, евро с НДС*
[действительна до 15.12.2022]
7030 BYK-mac i 23 мм 40 349, -
7034 BYK-mac i 12 мм 40 349, -
7031 BYK-mac i Sensor 23 мм 34 411, -
7035 BYK-mac i Sensor 12 мм 34 411, -
7032 BYK-mac i COLOR 23 мм 33 534, -
7033 BYK-mac i COLOR Sensor 23 мм 27 259, -

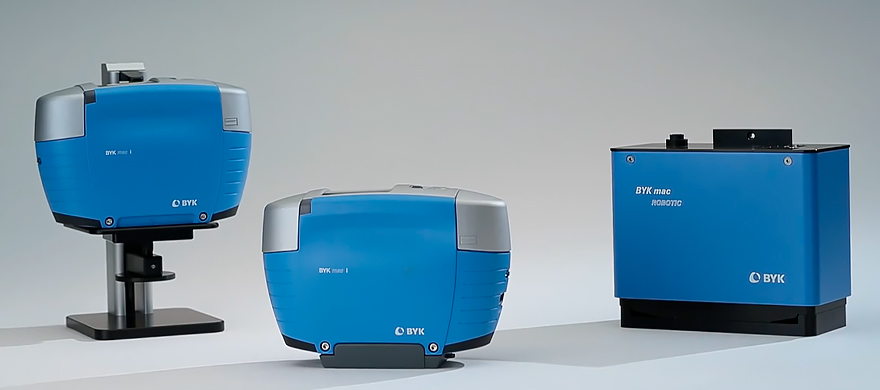

7036 BYK-mac ROBOTIC   87 749, -

*цены приведены на условиях "100% предоплата, склад BYK-Gardner в Санкт-Петербурге" и действительны до 15 декабря 2022 года. Оплата производится в рублях РФ по курсу на день оплаты.

Как насчёт стандартов?

Спектрофотометр BYK-mac обеспечивает проведение измерений в соответствии с нормами ГОСТ Р 52662-2006, ASTM D 2244, ASTM E 308, ASTM E 1164, ASTM E 2194, DIN 5033, DIN 5036, DIN 6174, DIN 6175-2, ISO 7724, DIN EN ISO 11664, а также SAE J 1545. Уже сегодня спектрофотометр с многоугловой геометрией измерения BYK-mac контролирует цветовые характеристики выпускаемой продукции на заводах Apple, Audi, BMW, GM, Mersedes-Benz, BASF, VW, PPG, Axalta, Renault, АвтоВАЗ и пр.

Желаете приобрести?

Срок поставки спектрофотометра BYK-mac составляет 4 недели (при наличии на складе в Германии). ЗАО "Контроль качества" обеспечивает сервисную поддержку и бесплатное гарантийное обслуживание в течение 2 лет эксплуатации. Будем рады ответить на все вопросы - обращайтесь!











Бочаров Г.Г.
Заместитель директора ФБУ РФЦСЭ при Минюсте России

Применение BYK-mac при измерении разнооттеночности ремонтных элементов кузова по отношению к заводским


[Теория и практика судебной экспертизы №3 (35) 2014
.pdf, размер 380 КБ]
