Толщиномер byko-cut universal
с функцией измерения адгезии и твердости покрытия

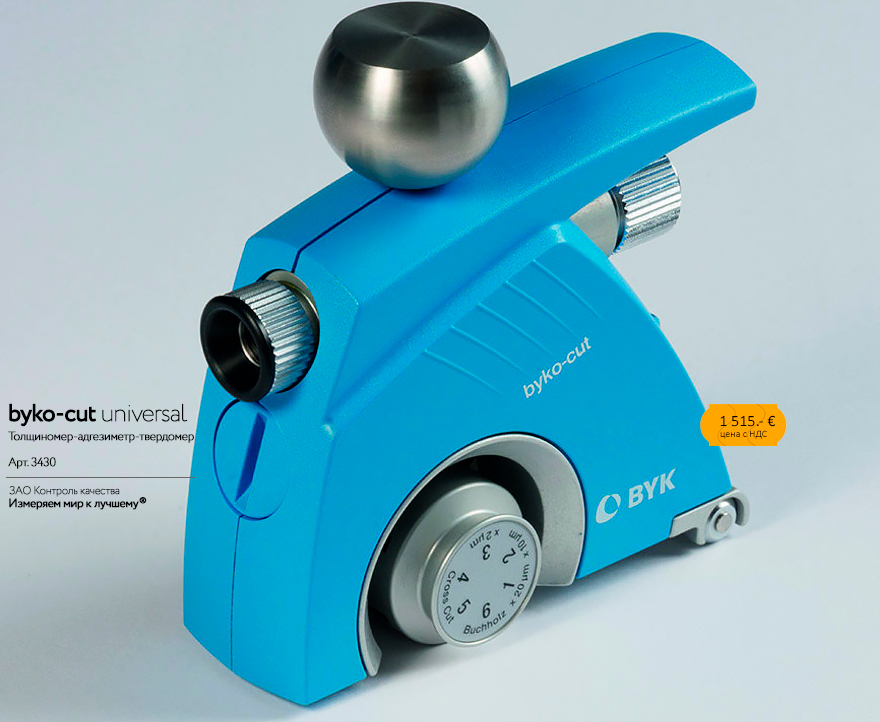

byko-cut universal

Универсальный инструмент контроля качества

byko-cut universal — это адгезиметр, толщиномер и твердомер в одном приборе. Портативный комбинированный прибор для определения адгезии (сцепления, слипания) лакокрасочный покрытий методом решетчатого надреза, твердости по Бухгольцу и толщины покрытия в диапазоне от 2 до 2000 микрон на любой подложке разрушающим методом. Прибор оснащен встроенным микроскопом со шкалой от 0 до 2 мм, позволяющим производить визуальный контроль качества покрытия. Кратность увеличения 50x. Система освещения на светодиодах. Корпус прибора выполнен из прочного пластика со специальным покрытием "Soft touch", исключающим выскальзывание прибора при работе с ним.  Прибор byko-cut universal позволяет измерять:

  • толщину однослойных и многослойных покрытий в диапазоне 2...2000 мкм
  • адгезию по методу решетчатых надрезов в соответствии с ASTM D 3359, DIN 53151
  • твёрдость по Бухгольцу в соответствии с DIN EN ISO 2815 (Бухгольц) или ГОСТ 22233-2001

Также с помощью byko-cut universal можно проводить микроскопическое исследование пор, выемок, трещин, раковин, отслоений, межслойную адгезию для каждой пленки в сложном покрытии и осуществлять визуальный контроль качества поверхности до и после нанесения покрытия.

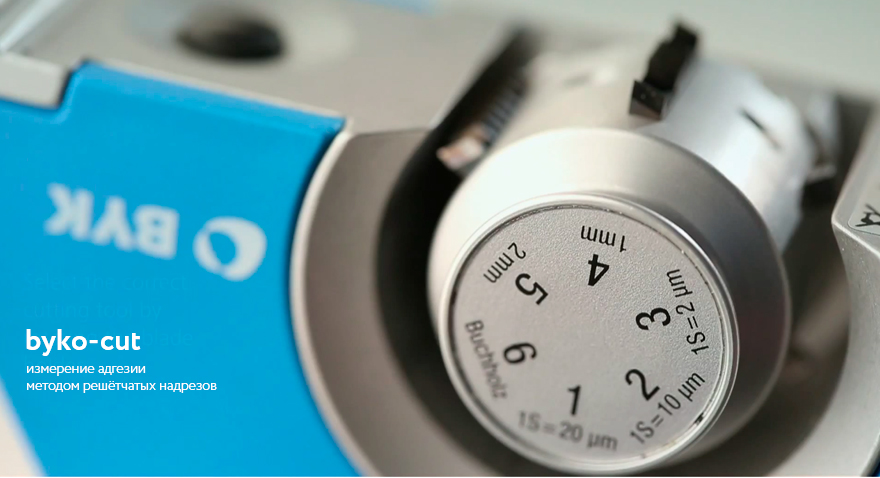

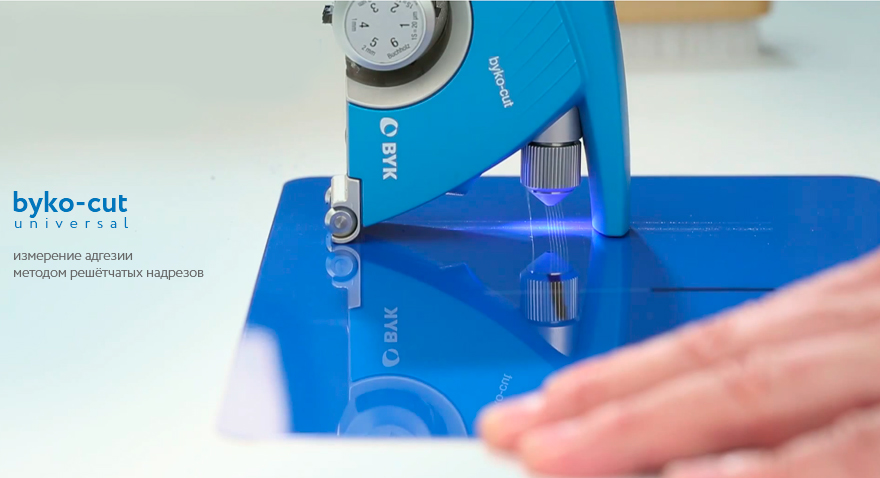

Адгезия методом решётчатых надрезов

Метод решётчатых надрезов — это простой и эффективный метод определения адгезии. Метод основан на определении качества сцепления покрытия с подложкой под воздействием надрезов в виде решетки, сделанных под прямым углом. По стандарту в зависимости от толщины покрытия рекомендуются лезвия с интервалами между надрезами равными 1 мм, 1,5 мм, 2 мм и 3 мм.

В стандарте ISO 2409 и ГОСТ 31149-2014 указывается, что необходимо сделать 6 линий надрезов и что расстояние между линиями надреза должно соответствовать толщине покрытия и типу подложки:

Толщина покрытия Расстояние между линиями надреза

ГОСТ 31149-2014
Материалы лакокрасочные. Определение адгезии методом решетчатого надреза
[430 Кб. pdf]

0–60 мкм 1 мм для твердых оснований [металлы]
0–60 мкм 2 мм для мягких оснований (дерево, пластики, композиты)
60–120 мкм 2 мм для твердых или мягких оснований
120–250 мкм 3 мм для твердых или мягких оснований

Если вам необходим только адгезиметр - обратите внимание на комплекты cross-cut



Толщина покрытия разрушающим методом

Основным преимуществом данного метода измерения является возможность измерения толщины каждого слоя многослойных покрытий.

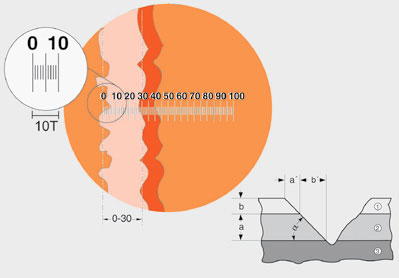

Делается V-образный надрез по всей толщине покрытия до подложки и измеряется ширина надреза "а" (если необходимо, то и "в"), которая пропорциональна толщине a' (в').

Прибор оснащен 3 резаками, с определённым углом заточки для измерения покрытий различной толщины. В инструкции приведена подробная таблица перевода полученных результатов в мкм.

Твёрдость по Бухгольцу

Твёрдость определяется как сопротивление покрытия механическим воздействиям. Испытание состоит во временном (30 сек) воздействии режущей кромки индентора [арт. 3427] под воздействием веса груза [арт. 3434]. Стандарты испытаний - ISO 2815 или ГОСТ 22233-2001

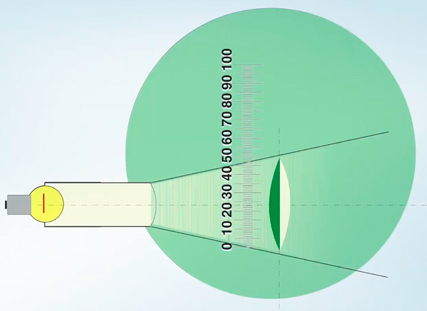

Затем образовавшаяся вмятина исследуется под микроскопом.

Твёрдость определяется по формуле:
твёрдость по Бухгольцу = 100 мм / длина вмятины.



Технические характеристики и стоимость

Артикул Шкала Увеличение Габаритные размеры и вес Цена, евро, с НДС
[действительна до 15.06.2021]
3430 метрическая, мм 50х 110 x 80 x 75 мм 1 515,-
3431 английская, дюймы

В комплект поставки толщиномера-адгезиметра byko-cut universal входит:
- прибор byko-cut universal
- револьверная головка с 3 v-образными резаками для измерения толщины [3421, 3422, 3423]
- встроенный микроскоп (0-2 мм)
- встроенная подсветка со светодиодом
- элемент питания АА

обратите внимание:
- для измерения твердости покрытий по Бухгольцу необходимы: груз 150 г [Арт.3434] и индентор [Арт.3427]. Общий вес прибора с грузом составит 500 г
- для измерения адгезии необходимы фрезы [3424, 3425, 3426 или 3429] в зависимости от метода ASTM или ISO

Дополнительные принадлежности к толщиномеру byko-cut universal


Лезвие 11, 1 кромка 1.5 мм, для ASTM
Арт. 3424

Лезвие 6, 1 кромка 1 мм, для DIN/ISO
Арт. 3425

Лезвие 6, 1 кромка 2 мм, для DIN/ISO
Арт. 3426

Лезвие 11, 1 кромка 1 мм, для ASTM
Арт. 3429

Индентор Бухгольца, DIN 53153 и ISO 2815
Арт. 3427

Груз Бухгольца, DIN 53153 и ISO 2815
Арт. 3434

V-образный резак, 56°
Арт. 3420

V-образный резак
Арт. 3419, 3.0° до 100 мкм
Арт. 3421, 45° до 2000 мкм

V-образный резак
Арт. 3422, 26.6°, до 1000 мкм
Арт. 3423, 5.7°, до 200 мкм




Срок поставки byko-cut universal составляет 4 недели (при условии наличия на складе в Германии). Гарантия на прибор - 24 месяца. ЗАО Контроль качества обеспечивает сервисную поддержку пользователей оборудования BYK-Gardner на территории РФ и ряда стран СНГ.
