spectro2profiler
Измерение цвета, блеска и структуры* поверхности!
Уникальный прибор для комплексной оценки внешнего вида окрашенной поверхности. Одновременное измерение цвета, блеска и текстуры - текстурированный пластик, эффект молотковой эмали, шагрень порошкового покрытия - теперь все эти особенности окрашенной поверхности под точным и объективным контролем
* 3D-топография поверхности
Наше визуальное восприятие качества зависит от цвета, блеска и структуры поверхности. При визуальной оценке мы учитываем все 3 параметра, и на их основе делаем общий вывод. До сегодняшнего дня зернистость, или структуру поверхности, можно было оценить только визуально или при помощи сложных специализированных микроскопов. Ситуация изменилась с появлением нового spectro2profiler. Подобно человеку, зрительно оценивающему что-либо, новый прибор spectro2profiler, представляющий собой надёжный портативный измерительный инструмент, определяет все 3 параметра одновременно.
 | ||

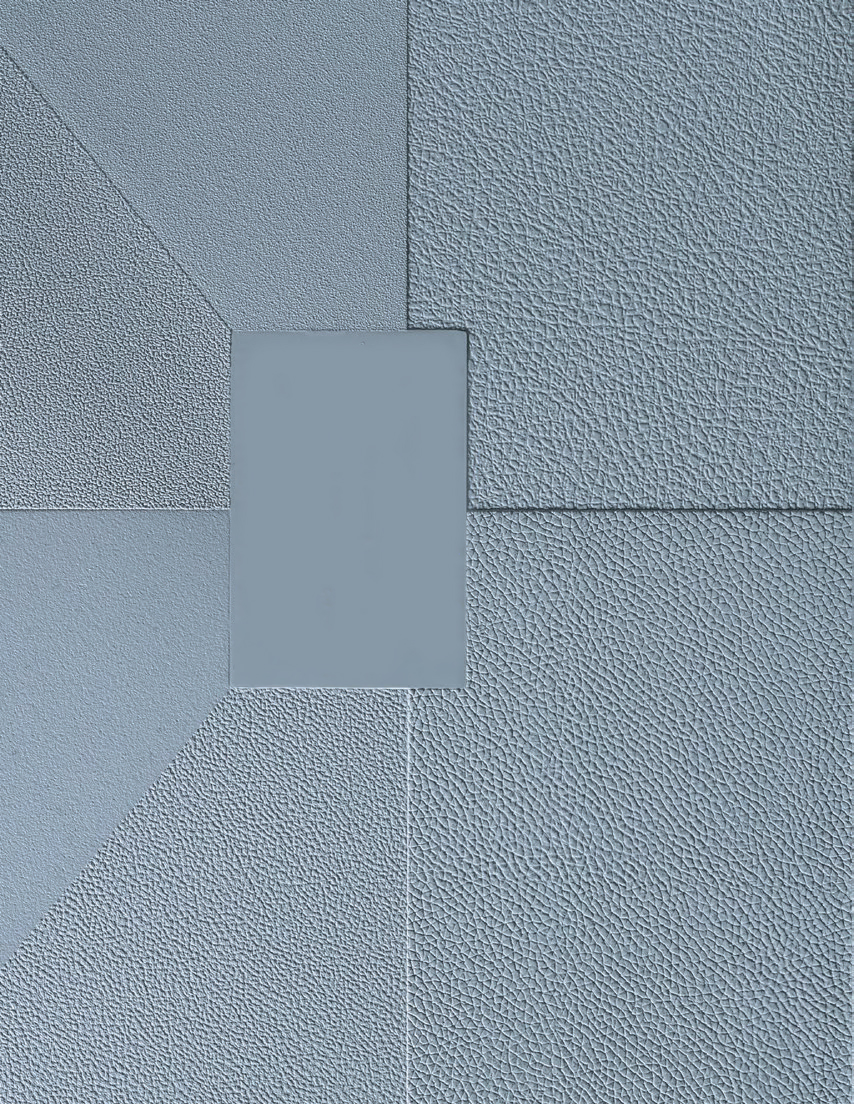

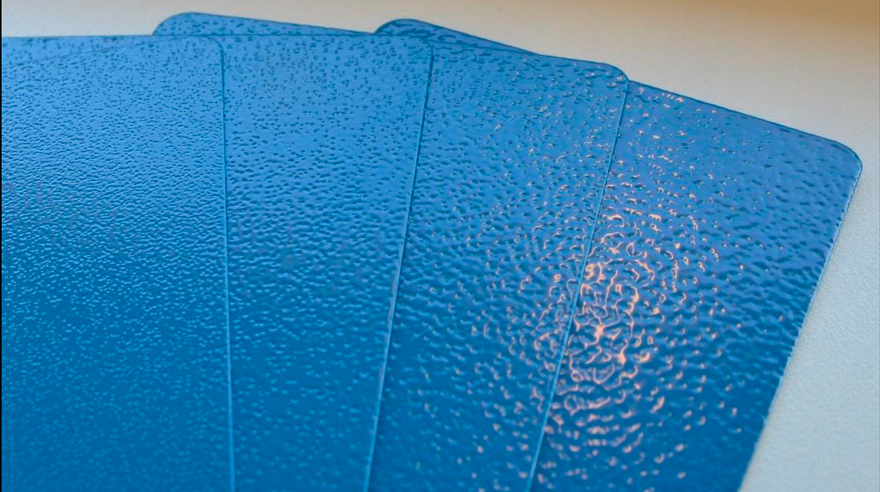

Образцы с одинаковым цветом и блеском, но различные по структуре выглядят по-разному. С новым spectro2profiler вы сможете объективно измерить эту разницу. | ||
Полный анализ внешнего вида структурированной поверхности
Измеряет цвет,
каким вы его видите
spectro2profiler использует круговое освещение с геометрией 45° и углом наблюдения 0°. Проверенная инновационная технология светодиодного освещения от BYK гарантирует всегда отличные результаты.
Кратковременная, долговременная и температурная стабильность не имеют равных в отрасли.
Большая измеряемая область [пятно диаметром 25 мм] и однородное освещение обеспечивают повторяемые и репрезентативные результаты измерений. Всё вместе гарантирует высочайшую точность и межприборную согласованность и позволяет вам использовать цифровые стандарты - ключ к глобальному управлению цветом.
Измеряет структуру и блеск,
как вы их воспринимаете
Дизайн не знает границ. Внешний вид и восприятие продукта определяются цветом, блеском и обработкой его поверхности. В зависимости от модных тенденций, области применения, формы и габаритов продукта всё это разнообразие текстур варьируется в диапазоне от очень тонких до грубых/зернистых или от геометрической формы зернистости до имитирующей натуральную кожу.
 | ||

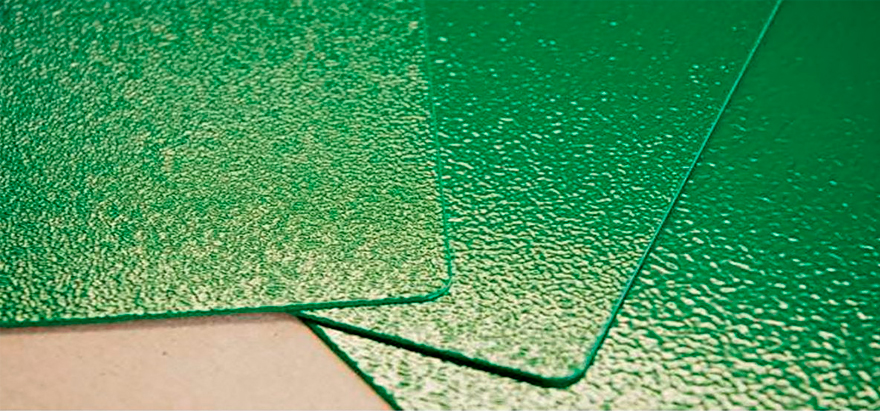

Варьируя толщину наносимого материала вы можете менять зернистость структуры покрытия: чем тоньше слой - тем более мелкозернистая структура поверхности. Прибор spectro2profiler способен специфицировать каждый тип структуры и объективно измерять их. | ||
Революционный анализ 3D-структуры поверхности

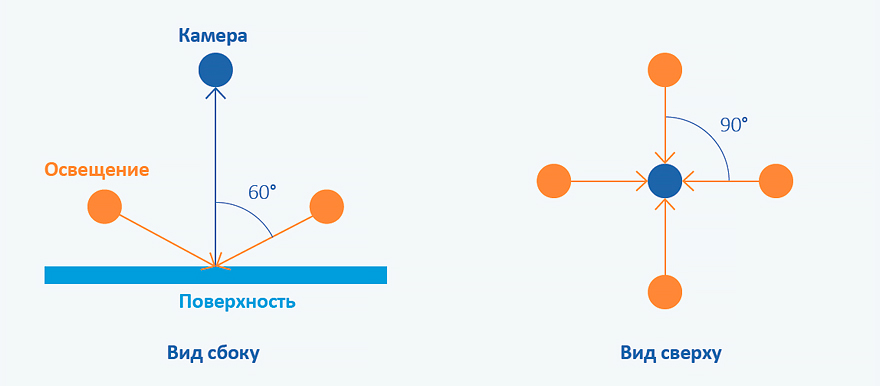

Прибор spectro2profiler делает множество снимков при различных направлениях освещения для оценки кривизны поверхности. На основе показателей кривизны составляется карта высот поверхности, позволяющая получить объективные сведения о размерности ячеек (мм²) и воспринимаемой амплитуде ячеек (Р-мкм) применением метода анализа линий водораздела.
От традиционного блеска - к 2D отражательной способности
| Как правило, отражательная способность оценивается путём измерения блеска, представляющего собой общее количество света, отражённого зеркально и зафиксированного через апертуру определённого диаметра. Прибор spectro2profiler также позволяет измерять блеск под углом 60° в соответствии с международными стандартами и для корреляции с ранее полученными значениями.

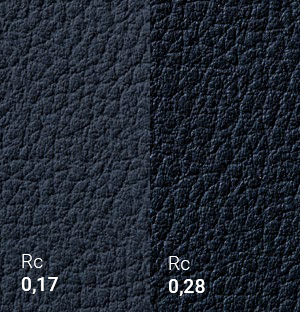

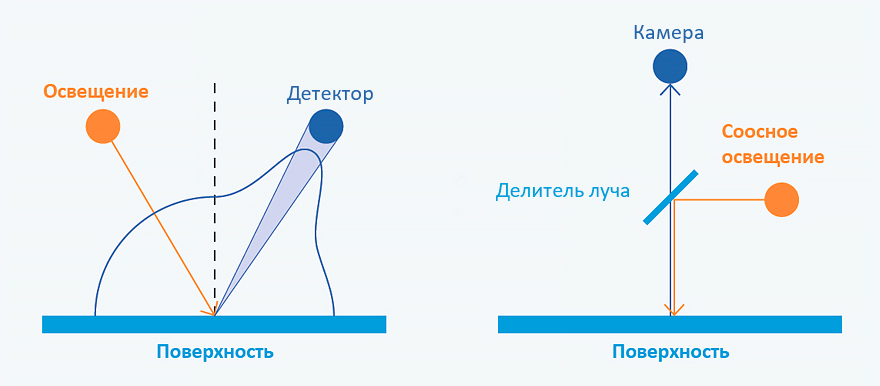

Новый spectro2profiler оснащён 2D-камерой для измерения отражательной способности структурированных поверхностей. Воспринимаемая глубина поверхности подобной коже зависит от особенностей отражения света "холмами" и "впадинами". Поэтому двухмерное измерение отражательной способности совмещается с данными трёхмерного изображения, чтобы разделить отражение «холмов» и «впадин». Новый измеряемый параметр — контраст отражательной способности — является идеальным для производственного контроля качества изделий, получаемых литьём под давлением или формуемых заливкой. |  Образец слева выглядит менее "глубоким" по сравнению с образцом справа. Что объективно выражается в более низком значении контраста отражательной способности - Rc |
 |

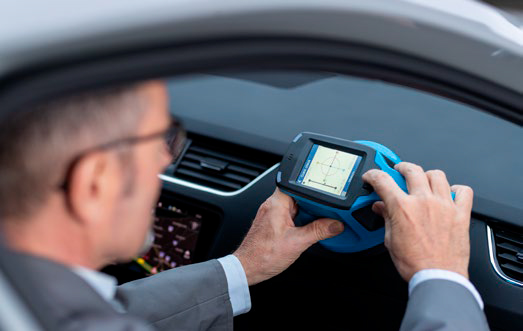

Элементы отделки автомобильного интерьера изготовлены из разных материалов с одинаковой зернистостью. Помимо контроля цвета общую гармонию внешнего вида можно достичь лишь за счёт объективного контроля как величины зерна, так и визуальной глубины структуры. |
smart-chart
Управление эталонами/стандартами
Программное обеспечение smart-chart включает функцию управления эталонами, позволяющую задавать допуски в режиме Pass/Fail на основе данных о цвете, блеске и структуре поверхности.
Цвет, блеск и 2D/3D шкалы с допусками могут управляться в рамках одного модуля. Для цветовых допусков предлагаются ΔE CIELAB или взвешенные цветовые уравнения на основе изучения визуальных корреляций.

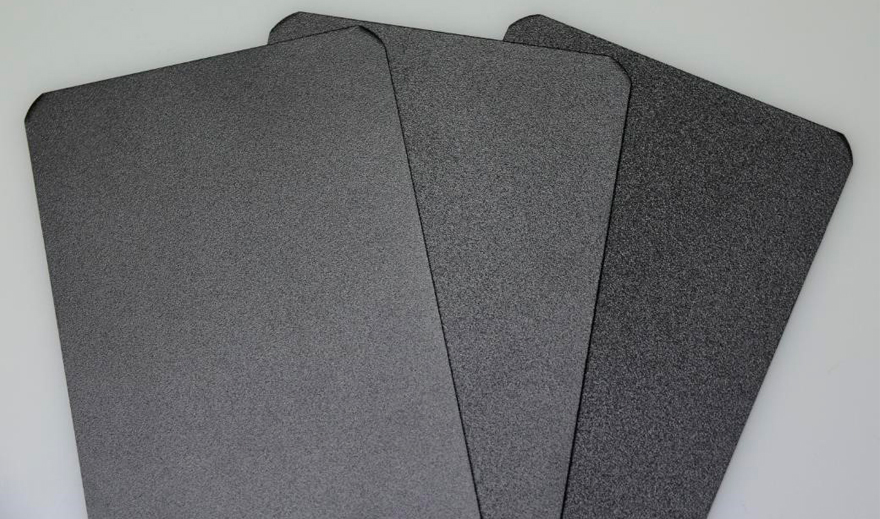

Для анализа различных типов структур можно выбрать один из 3 режимов измерений для покрытий с текстурой кожи, окрашенных с эффектом молотковой эмали и тонкотекстурных покрытий.
Для выбора условий оценки на экране для удобства отображаются все вносимые изменения. Таким образом, цифровые эталоны, включающие параметры цвета, блеска и 3D-данные с допусками, могут передаваться по всему миру в рамках глобальной цепочки поставок.
Анализ данных
Результаты измерения цвета, блеска и 2D/3D структур одновременно отображаются в таблице данных и на
различных графиках с выделением образцов, несоответствующих требованиям.
Для анализа цвета вы можете переключаться между условиями измерения, например, разными источниками света и цветовыми уравнениями или разными графиками данных, такими как диаграмма разброса данных по стандарту CIELAB, линейный график и спектральные кривые.
2D/3D анализ структуры поверхности благодаря цветным изображениям с визуализацией данных измерений делает их интерпретациюп ростой и удобной.
smart-chart предлагает редактируемые макеты печати, на основе которых вы можете составлять собственные отчёты. Данными можно легко обмениваться путем пересылки проектов smart-chart,
содержащих данные и изображения.
Цветной сенсорный дисплейБольшой цветной сенсорный дисплей spectro2profiler диагональю 3,5 дюйма обеспечивает удобство использования. Графическое меню с таблицами данных и цветными графиками обеспечивает такое же интуитивно понятное управление, как и ваш смартфон. Вы можете касаться или пролистывать пальцем - он реагирует даже если рука в перчатке! | |

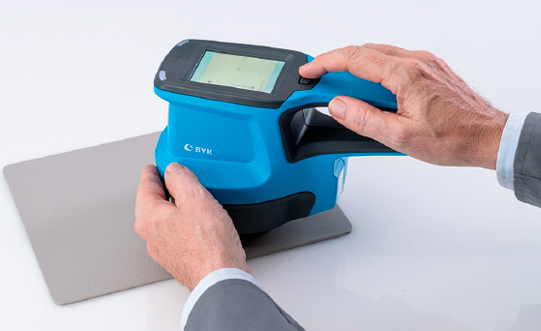

Предварительный просмотр в реальном времени и надёжное позиционированиеВстроенная камера позволяет вживую выбрать область измерения. Это исключает ошибочные замеры из-за каких-либо дефектов или царапин на поверхности образца. Наклон прибора можно определить по теням на изображении. Четыре резиновых триггера внизу прибора обеспечивают его устойчивость на плоских и изогнутых образцах – высочайшая безопасность гарантирована! |  |
Автонапоминание о калибровкеСтабильную долговременную калибровку spectro2profiler можно периодически контролировать по проверочным эталонам цвета и блеска. Если значения не соответствуют спецификации - прибор автоматически выдаст запрос на проведение калибровки. |  |
Защита для продолжительной службыЗащитная крышка предохраняет оптику от загрязнений. Она легко закрепляется на измерительной апертуре и надёжно удерживается на месте при помощи магнитов. |  |
Увеличенная ёмкость аккумуляторной батареи
|  |
Технические характеристики
spectro2profiler |
||
| Номер для заказа | 7300 | |
Цвет |
||
| Геометрия | 450 c:0 | |
| Измеряемая область, мм | d=25 мм | Спектральный диапазон, цвет | 400…700 нм |
| Спектральное разрешение | 10 нм | |
| Сходимость, ΔЕ | 0,01 | |
| Воспроизводимость, ΔЕ | 0,1 | |
| Цветовая система | CIELab/Ch; Lab(h); XYZ; Yxy | |
| Индексы цветовых различий | ΔE*; ΔE(h); ΔEFMC2; ΔE94; ΔECMC; ΔE99; ΔE2000 | |
| Индексы | YIE313, YI D1925, WI E313, W ICIE, WI Berger, коэффициент непрозрачности [Opacity], метамерический индекс [Metamerism], шкала серого [Greyscale] | |
| Стандартные источники света | A; C; D50; D55; D65; D75; F2; F6; F7; F8; F10; F11; UL30 | |
| Стандартный наблюдатель | 20 и 100 | |
Блеск |
||
| Диапазон измерения блеска | 0…100 GU (единиц блеска) | |
| Сходимость | ±0,1 GU в диапазоне 0-10 GU, ±0,2 GU в диапазоне 10-100 GU (единиц блеска) | |
| Воспроизводимость | ±0,2 GU в диапазоне 0-10 GU, ±1,0 GU в диапазоне 10-100 GU (единиц блеска) | |
| Измеряемая область | 25 x 15 мм | |
3D структура [Cs, Ca] |
||
| Измеряемая область | 15 х 15 мм | |
| Диапазон измерения | Cs: 0 – 255 мм2 Ca: 2 мкм – 2 мм [визуально ощущаемое] |
|
| Пространственное разрешение | 60 мкм | |
| Высотное разрешение | 1-2 мкм | |
| Сходимость | 2 % (10 показаний на структурированном эталоне) | |
| Воспроизводимость | 5 % (на структурированном эталоне) | |
2D отражательная способность [R] | ||
| Измеряемая область | 15 х 15 мм | |
| Диапазон измерения | 0 - 500 000 [техническая производительность гарантируется в диапазоне 0 – 2500] | |
| Пространственное разрешение | 60 мкм | |
| Сходимость | 0,5 % (10 показаний на структурированном эталоне) | |
| Воспроизводимость | 1 % (на структурированном эталоне) | |
Технические параметры |
||
| Передача данных на ПК | USB Type-C (USB 3.1) | |
| Память прибора | 3000 образцов с изображениями 10000 образцов без изображений |
|
| Питание | встроенная батарея 7,2 V, 2350 мАч, 16,92 Втч | |
| Параметры питания прибора | Входящие параметры 5 В - 12 В пост. тока, макс. 3,0 A | |
| Параметры питания внешнего адаптера | 240 В перем. тока, 50–60 Гц, макс. 1 A Выход: 5 В пост. тока, макс. 2,1 A | |
| Языки меню | русский, английский, немецкий, итальянский, испанский, японский, китайский | |
| Температура эксплуатации, °С | +10…40 | |
| Температура хранения, °С | +0…60 | |
| Влажность | не выше 85% без конденсата при +35°С | |
| Габаритные размеры (Д x Ш x В), мм | 150 x 240 x 155 мм | |
| Вес, г | 1530 | |
| 2D отражательная способность | 3D топография | |||
| Кожа или подобная коже поверхность | R | Усреднённый коэффициент отражения | Cn | Количество ячеек (число) |
| Rh | Коэффициент отражения на холмах | Cs | Средний размер ячеек (мм²) | |
| Rv | Коэффициент отражения во впадинах | Ca | Средняя амплитуда ячеек (P-мкм)* | |
| Rc | Контраст отражательной способности | Hs | Средний размер холмов (мм²) | |
| F% | Коэффициент заполнения | |||
| Покрытие с шагренью типа 'молотковая эмаль' | Cn | Количество ячеек (число) | ||
| Cs | Средний размер ячейки (мм²) | |||
| Ca | Средняя амплитуда ячеек (P-мкм)* | |||
| CsMin | Мин. размер ячейки (мм²) | |||
| CsMax | Макс. размер ячейки (мм²) | |||
| CsDev | Отклонение размеров ячейки | |||
| Тонкозернистая текстура поверхности | µPd | Микросред. пиковое расстояние (мкм) | ||
| µA | Микросред. локальная амплитуда (Р-мкм)* | |||
| R | Средняя отражаемость (ед. поглощения) | |||
| µRc | Микроконтрастность отражаемости | |||

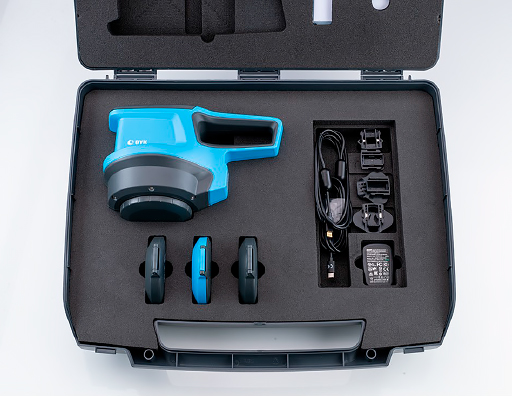

Что входит в "волшебный кейс" от BYK-Gardner?
- прибор spectro2profiler
- стандарт для калибровки "белый"
- проверочные стандарты блеска и цвета
- программное обеспечение smart-chart с двумя пользовательскими лицензиями*
- USB-кабель для обмена данными с компьютером
- USB-кабель тип C/C для быстрой зарядки прибора
- защита апертуры и ремешок на руку
- инструкция на русском/немецком/английском
- сертификат о калибровке
- кейс для хранения и переноски
- 1 день обучения персонала**
* после установки обеих версий программного обеспечения smart-lab и smart-process они доступны для работы в течение 30 дней. После чего пользователь должен выбрать и зарегистрировать одну из версий.
** без учёта командировочных расходов специалистов ЗАО "Контроль качества"
Сколько стоит spectro2profiler?
| Артикул | Наименование | Измеряемые параметры | Цена, руб, с НДС [действует до 31.12.2022] |
| 7300 | spectro2profiler | цвет, блеск, текстура [3d-топография] | 2 599 999,- |
