Наливная воронка (иногда называемая воронка по истечению или вискозиметрическая воронка) представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объемом, проходящего сквозь сопло в днище формованной емкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах и сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.
Разработано не менее 50 типов наливных воронок, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа. Первый тип – монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются. Второй тип – воронки, погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер. Вне зависимости от используемого типа устройств существует несколько фундаментальных принципов, которые следует соблюдать.
- Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определенной скорости сдвига в воронке.
- Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона.
Процедура измерения

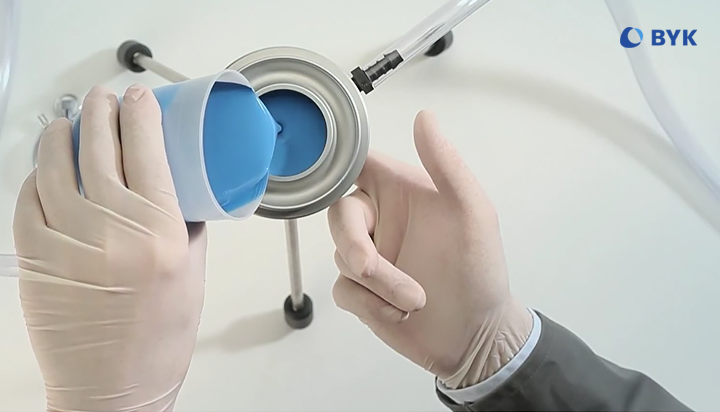

Установить наливную воронку строго горизонтально в кольцевой штатив или в термостатирующую рубашку. Закрыть сопло. Налить внутрь тестируемую жидкость.
Положить чистую стеклянную пластину на край воронки, чтобы слить избыток жидкости. Закрыть воронку. Открыть сопло

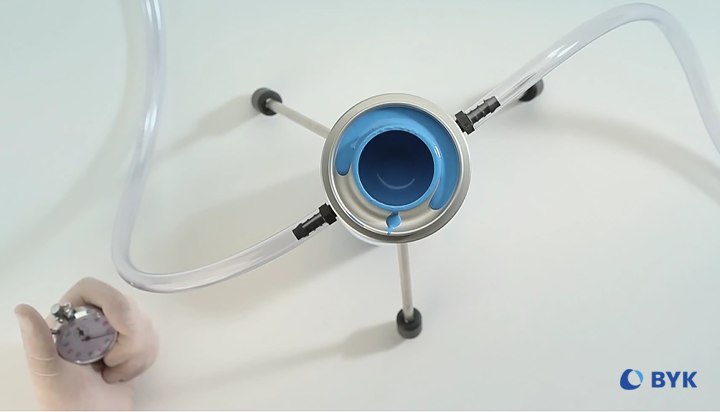

Убрать стеклянную пластину в горизонтальном положении. Включить секундомер. Остановить секундомер, когда истекающий поток прервется в первый раз. Повторить измерения три раза, каждый раз с новой пробой того же самого материала
Вискозиметрические воронки ФордаГарантированная погрешность воронок Форда от BYK-Gardner при измерении времени истечения калибровочного масла составляет 3% от рекомендованных значений.
|
|
||||||||||||
Наливные воронки DINДанная воронка вмещает 100 мл ± 1 мл. Оснащена встроенным соплом диаметром 4 мм ± 0,02 мм.
|
|||||||||||||
Наливные воронки ISOПо сравнению с прибором DIN 53211*, эта воронка оснащена более длинным соплом, имеет не такой заостренный корпус и другие внутренние размеры. Это обеспечивает отличающиеся значения времени истечения. Расширенный диапазон измерений делает воронку ISO полезным дополнением к прибору DIN. Воронка ISO вмещает 100 мл ± 1 мл.
|
|||||||||||||
Информация для заказа
| Артикул | Наименование | Стандарт | Сертификат | Диапазон в сантистоксах | Время утечки | Диаметр диафрагмы |
| 7201 | Вискозиметр. воронка Форда № 2 | ASTM | Нет | 25—120 | 30—100 | 0,10 дюйма |
| 0172 | Вискозиметр. воронка Форда № 2 | ASTM | Да | 25—120 | 30—100 | 0,10 дюйма |
| 0175 | Вискозиметр. воронка Форда № 3 | ASTM | Нет | 40—220 | 25—105 | 0,13 дюйма |
| 0173 | Вискозиметр. воронка Форда № 3 | ASTM | Да | 40—220 | 25—105 | 0,13 дюйма |
| 0176 | Вискозиметр. воронка Форда № 4 | ASTM | Нет | 70—370 | 20—105 | 0,16 дюйма |
| 0174 | Вискозиметр. воронка Форда № 4 | ASTM | Да | 70—370 | 20—105 | 0,16 дюйма |
| 0140 | Воронка DIN 2—8 мм** | DIN 53211* | Нет | см. 0152—0158 | Сменные сопла | |
| 0115 | Наливная воронка DIN 4 мм | DIN 53211* | Да | 100—500 | 20—110 | 4 мм |
| 0213 | Наливная воронка ISO 3 мм | ISO 2431 | Да | 10—40 | 30—110 | 3 мм |
| 0214 | Наливная воронка ISO 4 мм | ISO 2431 | Да | 25—130 | 25—110 | 4 мм |
| 0215 | Наливная воронка ISO 5 мм | ISO 2431 | Да | 70—370 | 25—110 | 5 мм |
| 0216 | Наливная воронка ISO 6 мм | ISO 2431 | Да | 130—700 | 25—110 | 6 мм |
воронка наливная;
руководство по эксплуатации.
cертификат [кроме артикулов 7201, 0175, 0176, 0140]
** При покупке воронки 0140 DIN необходимо приобрести сменное сопло (0152—0158 в таблице комплектующих).
Дополнительные принадлежности и аксессуары
| Артикул | Наименование | Описание |
| 0480 | Термометр | Диапазон измерений: от -10 °C до 100 °C. |
| 0152 | Сменное сопло 2 мм | Для воронки DIN кат. № PV-0140; нержавеющая сталь; диаметр 2 мм. |
| 0153 | Сменное сопло 3 мм | Для воронки DIN кат. № PV-0140; нержавеющая сталь; диаметр 3 мм. |
| 0154 | Сменное сопло 4 мм | Для воронки DIN кат. № PV-0140; нержавеющая сталь; диаметр 4 мм. |
| 0156 | Сменное сопло 6 мм | Для воронки DIN кат. № PV-0140; нержавеющая сталь; диаметр 6 мм. |
| 0158 | Сменное сопло 8 мм | Для воронки DIN кат. № PV-0140; нержавеющая сталь; диаметр 8 мм. |
| 0410 | Термостатирующая рубашка DIN | Для воронок DIN; замкнутая рубашка с двойными стенками; соединительные шланги; спиртовой уровень для выравнивания верхнего края воронки; пластина из полированного стекла; изготовлено из анодированного алюминия. |
| 0411 | Термостатирующая рубашка ISO | Для воронок ISO; замкнутая рубашка с двойными стенками; соединительные шланги; спиртовой уровень для выравнивания верхнего края воронки; пластина из полированного стекла; изготовлено из анодированного алюминия. |
| 0420 | Кольцевой штатив для воронок | Приспособление для крепления воронок. |
| 0430 | Штатив для воронок повышенной прочности | Более точная установка и улучшенная воспроизводимость. |
| 7208 | Набор вспомогательных устройств для воронок Форда | Для воронок Форда. Покровное стекло для удаления избыточного количества образца из воронки; пузырьковый уровень для выравнивания воронки и штатива; лабораторный стакан из нержавеющей стали; упаковка ватных палочек. |
| 7207 | Штатив Форда с водяной баней | Для воронок Форда. Обеспечивает более точные показания, поскольку температура влияет на вязкость. |
| 0440 | Стеклянная пластина, 0410/0411 | Запасная стеклянная пластина с полированными краями к рубашке для регулирования температуры кат. № 0410/0411; размеры: 100 x 150 мм (3,9 x 5,9 дюйма). |
| 0446 | Спиртовой уровень, 0410/0411 | Запасной спиртовой уровень для выравнивания вискозиметрических воронок; для горизонтальной регулировки приборов. |
