Маятниковый твердомер Pendulum HT
по методу Кёнига-Персоза
15 февраля 2009 года
В январе 2021 года модель снята с производства и заменена на маятниковый твердомер byko-swing

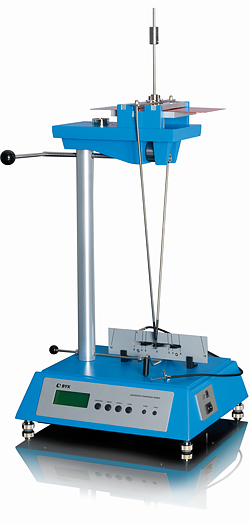

Маятниковый твердомер Pendulum HT от компании BYK-Gardner определяет поверхностную твердость красок и лаков по числу колебаний, совершенных маятником на окрашенной поверхности между двумя нормированными углами.
Методы и стандарты
Маятниковый твердомер лакокрасочных покрытий по методу Кёнига-Персоза Pendulum HT от компании BYK-Gardner предназначен для обеспечения проведения испытаний в соответствии со следующими стандартами:- ANS/ISO 1522-98(E) "Paints and Varnishes—Pendulum Damping Test Approved as an American National Standard by ASTM International" был введен в действие в 1998 году и заменил стандарт ASTM D4366-95 "Standard Test Methods for Hardness of Organic Coatings by Pendulum Damping Tests"
- ISO 1522- 2006 "Paints and varnishes -- Pendulum damping test"
- ГОСТ Р 52166-2003 (ИСО 1522:1998) "Материалы лакокрасочные. Определение твердости покрытия по времени уменьшения амплитуды колебаний маятника"
Принцип действия

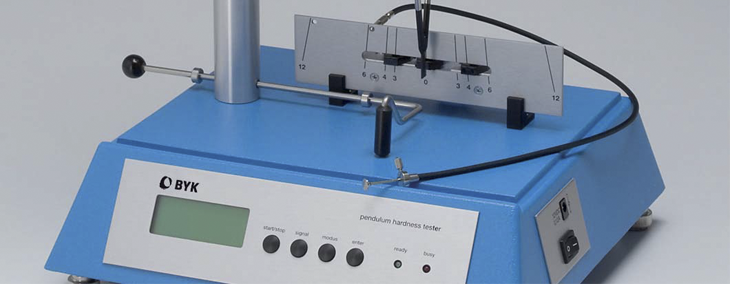

Маятниковый твердомер оснащен цифровым счетчиком колебаний и встроенным переключателем между маятниками Persoz и König. В отечественной литературе Маятник Кёнига обозначается как "маятник А", а маятник Персоза - как "маятник Б".
За результат испытания принимают отношение времени затухания маятника при соприкосновении с ЛКП к времени затухания маятника при соприкосновении с контрольной стеклянной полированной пластиной.
Время затухания колебаний на стеклянной пластине (стеклянное число) для маятника Кенига составляет 250+10 с, а для маятника Персоза не менее 420 с.
Особенности маятникового твердомера Pendulum HardnessTester от BYK-Gardner
- Цифровой счётчик колебаний для отображения и записи результата испытания
- Акустический сигнал, оповещающий оператора о завершении испытания
- Переключение между отображением на дисплее текущего числа колебаний или секунд
- Уникальная и макимально простая система смены маятников
- Защитный прозрачный плексигласовый кожух от колебаний воздуха в лаборатории
Технические характеристики маятникового твердомера Pendulum HT
| Наименование параметра | Модель 5858 (с маятником Кёнига) |
Модель 5859 (с маятником Персоза) |
| Масса маятника | 200,0 ± 0,2 г | 500,0 ± 0,1 г |
| Угол отклонения маятника | от 6° до 3° | от 12° до 4° |
| Средний период колебаний | 1,40 ± 0,02 с | 1,000 ± 0,01 c |
| Диаметр опорных шариков | 5,000 ± 0,005 мм | 8,000 ± 0,005 мм |
| Твердость опорных шариков | 62 - 66 HRC | 62 - 66 HRC |
| Расстояние между центрами опорных шариков | 30,0 ± 0,2 мм | 50 ± 1 мм |
| Время затухания колебания на контрольной стеклянной пластине |
250 ± 10 c | 430 ± 10 c |
Универсальность маятникового твердомера Pendulum HT от компании BYK-Gardner заключается в возможности использования обоих типов маятника.
