Регистратор температуры TEMP-GARD
Контроль температуры в процессе окраски и отверждения
Получение высококачественного покрытия возможно только при строгом соблюдении основных технологических параметров режима его отверждения/полимеризации: температуры и времени отверждения. Эти параметры обычно указаны в сопроводительных документах на применяемое покрытие.

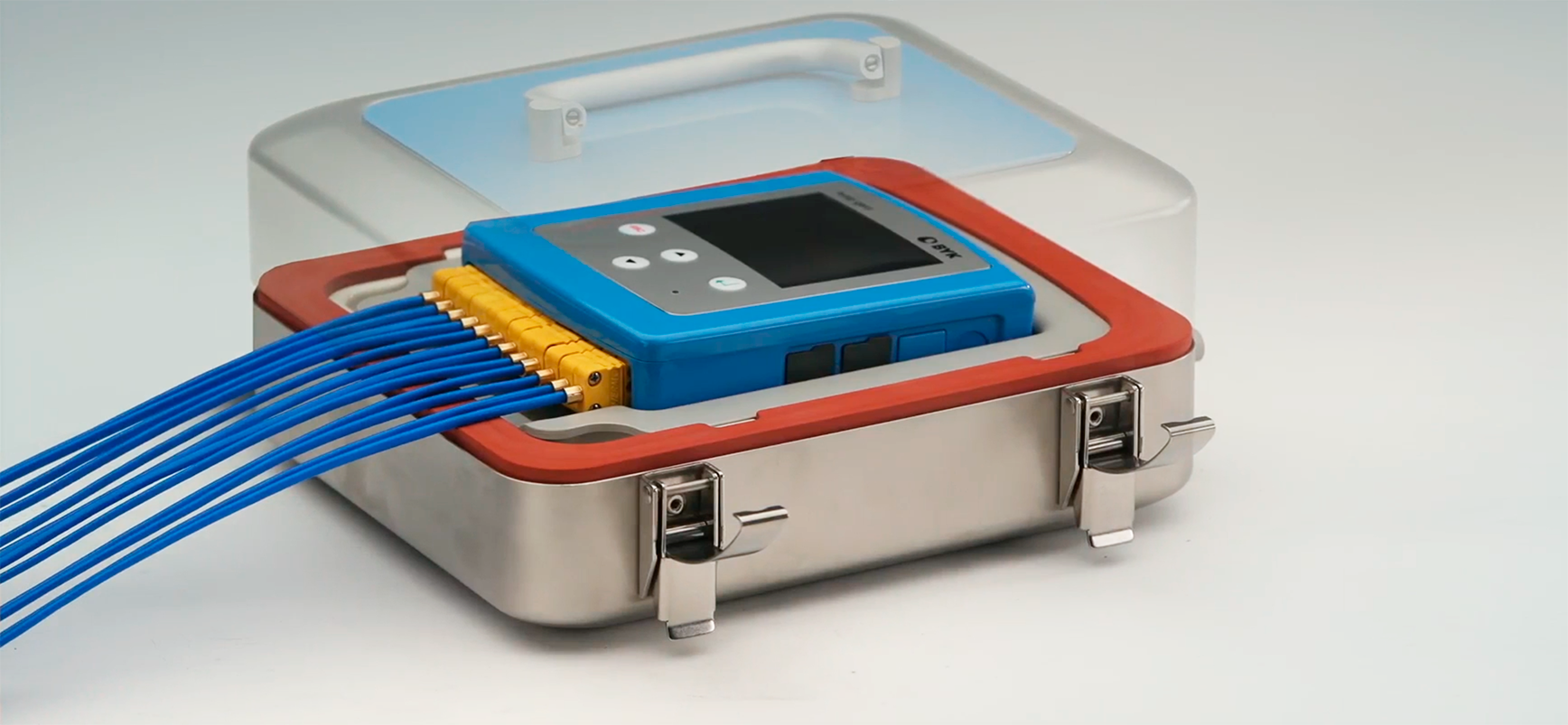

Для измерения этой разницы температур [и устранения тем самым ошибки установки температуры в печи и температуры непосредственно на поверхности изделий] применяется специальный прибор — регистратор температур или термограф печи temp-gard (BYK-Gardner, Германия). Регистратор temp-gard движется вместе с изделиями через печь линии окраски и измеряет температуру на поверхности изделия. Термобокс выполняет функцию защиты прибора и обеспечивает работоспособность термографа при температуре окружающего воздуха печи до +400°С.
Термографы temp-gard 6 и temp-gard 12 компании BYK-Gardner имеют соответственно 6 или 12 каналов измерения температуры и 8 типов датчиков. При этом в процессе измерения температуры таймер прибора фиксирует время измерения. В результате прибором одновременно измеряется температура и время отверждения покрытия непосредственно на поверхности изделий.
Особенности регистраторов температуры temp-gard:
- диапазон измерения температуры 0 ... 400 °C
- точность ±0,5 °C
- 6, 12 или 24 канала измерения температуры [для 24 точек поставляется сдвоенный пакет temp-gard dual]
- 8 типов датчиков температуры (длина кабеля 1,5 м, 3 м и 8 м)
- возможность удлинения кабелей с помощью переходников на 3 и 5 м
- USB-порт подключения для хранения/переноса данных на flash-накопителях
- долгий срок службы батарей
- большой цветной дисплей для удобного считывания результатов (в графической или цифровой форме)
- лёгкий термобокс с барьером защиты до 400°C
Области применения
Типовые области применения термографа temp-gard это: настройка линий окраски изделий порошковыми красками, настройка линий окраски автомобилей жидкими красками и линий лакирования пищевой жести, тупиковых и проходных печей окраски, лабораторных печей. Термограф temp-gard - это стандартный инструмент в компаниях, поставляющих линии окраски при вводе их в эксплуатацию. Для обработки полученных данных используйте програмное обеспечение temp-chart.Программное обеспечение temp-chart basic и temp-chart pro
Temp-chart это простая в использовании программа для документирования и детального анализа температурного профиля. Все данные замеров сохраняются в базе данных для протоколирования результатов и их дальнейшей интерпретации. Благодаря встроенным функциям вы сможете оптимизировать процесс отверждения покрытий по алгоритму, используемому на заводах Porsche.версия basic
- отображение графика температурного профиля с указанием допусков и допустимой зоны
- органайзер-файл с именами датчиков и картой их расположения для простой настройки процесса измерений
- данные о типе датчика, их количестве, расположении и импорт данных в прибор
- настраиваемые пользователем формы отчётов об измерениях
- база данных для профессиональной документации и простого доступа к данным
дополнительно в версии pro
- оптимизация процесса отверждения/сушки с использованием индекса отверждения и записи температурной кривой процесса
- предустановленные процедуры контроля для стандартизации анализа условий отверждения, параметров камеры/печи и значений допусков
- объединение измерений для сравнения трендов и долгосрочных тенденций
- таблица анализа температур в соответствии с параметрами процесса
Технические характеристики регистратора температуры temp-gard
temp-gard 6 |
temp-gard 12 |
|||
| Количество каналов измерения | 6 | 12 | ||
| Диапазон измеряемых температур | 0 - 400 °C | |||
| Точность | 0.1 °C во всём диапазоне измерений (0 -400 °C) | |||
| Разрешение | ± 0.5 °C | |||
| Память | 20 000 замеров на один канал | |||
| Интервал измерений | от 0,1 сек. до 24 часов | |||
| Ёмкость аккумуляторов | 50 ч (при интервале измерений в 0,5 сек.) | |||
| Дисплей | цветной, 79 х 60 мм | |||
| Интерфейс | USB 2.0 | |||
| Размеры | 255 x 215 x 135 мм | |||
| Вес | 3,56 кг | |||
| Максимальное время нахождения в печи | 8,5 ч при 100°С 2,5 ч при 200°С 2,0 ч при 250°С |
|||
Различия по комплектации между версией temp-gard basic и версией pro
 |
 |
||
| temp gard basic | temp-gard pro | ||
| - программное обеспечение версии temp-chart basic | - программное обеспечение версии temp-chart pro | ||
| - термобокс из анодированного алюминия | - термобокс из нержавеющей стали | ||
| - логгер с 6 каналами | - 6- или 12-канальный логгер [возможность сдвоенной версии на 24 канала] |
 |
 |
 |
| Арт. 3341 temp-gard basic 1 датчик тип D 5 датчиков тип B |
Арт. 3345 temp-gard basic 1 датчик тип C 5 датчиков тип A |
Арт. 3346 temp-gard basic без датчиков |
 |
 |
 |
| Арт. 3306 temp-gard 6 pro без датчиков |
Арт. 3308 temp-gard 12 pro без датчиков |
Арт. 3307 temp-gard 6 pro 1 датчик тип C 5 датчиков тип A |
|
 |
|
| Арт. 3309 temp-gard 12 pro 1 датчик тип C 11 датчиков тип A |
Арт. 3317 temp-gard 6 pro 1 датчик тип D 5 датчиков тип B |
Арт. 3319 temp-gard 12 pro 1 датчик тип D 11 датчиков тип B |
 |
||
| Арт. 3329 temp-gard dual 2 датчика тип D 2 датчика тип C 22 датчика тип B 22 датчика тип A |
Информация для заказа
Регистраторы temp-gard basic |
Регистраторы temp-gard pro |
||
| 3341 | temp-gard basic [6 датчиков на магнитах] |
3329 | temp-gard dual [пакет из двух temp-gard 12p] |
| 3345 | temp-gard basic C [6 датчиков на зажимах 'крокодил'] |
3319 | temp-gard pro 12p [12 датчиков на магнитах] |
| 3346 | temp-gard basic [без датчиков, заказываются отдельно] |
3309 | temp-gard pro 12p C [12 датчиков на зажимах 'крокодил'] |
| 3308 | temp-gard pro 12p [без датчиков, заказываются отдельно] |
||
| 3317 | temp-gard pro 6p [6 датчиков на магнитах] |
||
| 3307 | temp-gard pro 6p C [6 датчиков на зажимах 'крокодил'] |
||
| 3306 | temp-gard pro 6p [без датчиков, заказываются отдельно] |
||

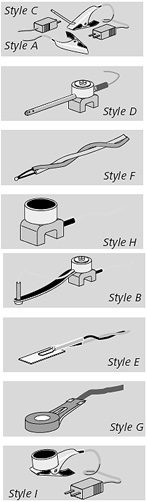

Термодатчики для любой сферы применения
 |
 |
 |
 |
| Датчик тип A | Датчик тип D | Датчик тип G | Датчик тип J |
 |
 |
 |
 |
| Датчик тип E | Датчик тип F | Датчик тип H | Датчик тип I |
 |
 |
 |
|
| Датчик открытого типа F 0,3 мм | Датчик тип B | Датчик тип C |
- Высококачественный термодатчик типа K с особыми пределами погрешности 1,1 °C или 0,4% (ANSI MC 96.1).
- Магниты или зажимы не влияют на результаты измерений.
- Соединительный кабель длиной 1,5 м (59"), 3 м (118") и 8 м (315") в наличии (см. таблицу).
- Время отклика для измерительного диапазона 100% от 5 с до 2,% мин в зависимости от стиля щупа.
- Можно использовать как сменные термодатчики для регистраторов температуры данных других марок.
Датчики температуры и комплектующие. Информация для заказа
| Артикул | Наименование | Тип | Датчик | Длина кабеля | Крепление | Макс. температура |
| 3121 | Датчик объекта A 1,5 м | A | Объект | 1,5 м | Зажим | 265 °C |
| 3122 | Датчик объекта A 3 м | A | Объект | 3 м | Зажим | 265 °C |
| 3123 | Датчик объекта A 8 м | A | Объект | 8 м | Зажим | 265 °C |
| 3124 | Датчик объекта B 1,5 м | B | Объект | 1,5 м | Магнит | 265 °C |
| 3125 | Датчик объекта B 3 м | B | Объект | 3 м | Магнит | 265 °C |
| 3126 | Датчик объекта B 8 м | B | Объект | 8 м | Магнит | 265 °C |
| 3127 | Датчик воздуха C 1,5 м | C | Воздух | 1,5 м | Зажим | 265 °C |
| 3128 | Датчик воздуха C 3 м | C | Воздух | 3 м | Зажим | 265 °C |
| 3129 | Датчик воздуха C 8 м | C | Воздух | 8 м | Зажим | 265 °C |
| 3130 | Датчик воздуха D 1,5 м | D | Воздух | 1,5 м | Магнит | 265 °C |
| 3131 | Датчик воздуха D 3 м | D | Воздух | 3 м | Магнит | 265 °C |
| 3132 | Датчик воздуха D 8 м | D | Воздух | 8 м | Магнит | 265 °C |
| 3133 | Плёночный датчик | E | Плёнка | 1,5 м | 265 °C | |
| 3134 | Открытый датчик F ,5 м | F | Открытый спай | 1,5 м | 265 °C | |
| 3135 | Открытый датчик 3 м | F | Открытый спай | 3 м | 265 °C | |
| 3136 | Открытый датчик 8 м | F | Открытый спай | 8 м | 265 °C | |
| 3147 | Специальный открытый датчик (0,3 мм) | F | Открытый спай | 3 м | 265 °C | |
| 3137 | Удлинитель 3 м | Удлинитель | 3 м | 265 °C | ||
| 3138 | Удлинитель 5 м | Удлинитель | 5 м | 265 °C | ||
| 3146 | Датчик объекта, G | G | Объект | 1,5 м | Проушина ⌀ 4,5 мм | 500 °C |
| 3143 | ИК-датчик H 3 м | H | ИК | 3 м | Магнит | 265 °C |
| 3144 | ИК-датчик I 3 м | I | ИК | 3 м | Зажим | 265 °C |
| Артикул | Наименование | Описание |
| 3038 | Клейкая лента для датчика тип Е | Теплостойкая клейкая лента для крепления плёночных датчиков |
| 3325 | Термобокс pro | Из нержавеющей сталли, с: 2 термоизоляторами. |
| 3326 | Термоизолятор для термобокса pro | 1 шт. |
| 3342 | Термобокс basic | Из анодированного алюминия, с 2 термоизоляторами. |
| 3343 | Термоизолятор для термобокса basic | 1 шт. |
| 3320 | Логгер temp-gard 12p | прибор с 12 разъемами под датчики, без датчиков и термобокса |
| 3318 | Логгер temp-gard 6p | прибор с 6 разъемами под датчики, без датчиков и термобокса |
Превосходная комплектация от BYK-Gardner и ЗАО Контроль качества:
- прибор temp-gard
- программное обеспечение temp-chart [basic или pro, в зависимости от версии]
- 1 термобокс [сталь - в версии pro, анодированный алюминий в версии basic]
- 1 комплект термоизоляторов
- 1 кабель для подключения к ПК
- 3 AA элемента питания
- руководство пользователя
- сертификат о калибровке
- кейс для хранения и переноски
- 5 или 11 датчиков температуры изделия PT-3125, на магните, кабель 3 м (5 для temp-gard 6p, 11 для temp-gard 12p)
