Абразиметр Gardner-scrub для мокрого истирания.
[wet abrasion scrub tester]
Gardner-scrub. Испытание лакокрасочных материалов на устойчивость к мокрому истиранию по ГОСТ 32300-2013, ISO 11998, ASTM D2486, DIN 13300, DIN 53778 и пр.
ГОСТ 32300-2013
"Материалы лакокрасочные. Метод определения стойкости покрытий к влажному истиранию и их способности к очистк"
[.pdf 373 Кб]

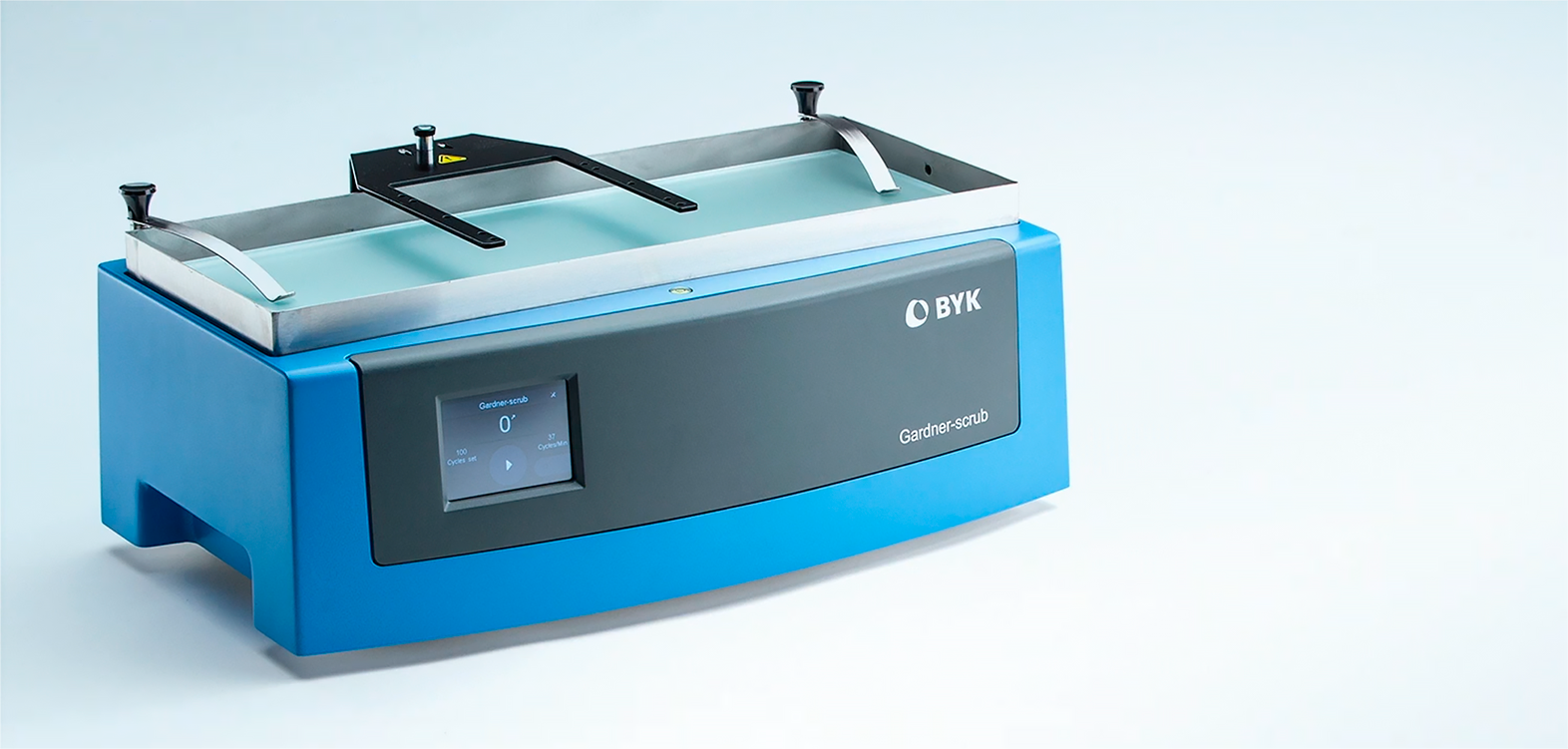

Прибор gardner-scrub [wet abrasion scrub tester] предназначен для испытаний лакокрасочных покрытий и материалов на устойчивость к мокрому истиранию. Прибор обеспечивает проведение испытаний в соответствии с ГОСТ 32300-2013 'Материалы лакокрасочные. Метод определения стойкости покрытий к влажному истиранию и их способности к очистке', ISO 11998, ASTM D2486 и DIN 13300 «Дисперсионные краски на основе синтетических материалов для внутренних работ.
Оценка очищаемости и устойчивости к смыванию и истиранию лакокрасочных покрытий». DIN – это государственный немецкий стандарт, который распространяется на все отрасли производства и имеет такой же статус, как российский ГОСТ и Росстандарт. Процедура испытаний состоит в механическом воздействии на испытуемое лакокрасочное покрытие Щётки из нетканого синтетического материала [по DIN 13300] или губки [по ASTM D2486].
Процедура испытания
Щётка или губка закреплена на механическом приборе, совершающем возвратно-поступательные движения. В качестве моющего раствора применяется 0,25% раствор ОП-10 в дистиллированной воде. Скорость подачи жидкости для смывания [60 ± 1] мл/час. После определенного количества возвратно-поступательных движений [проходов] Щётки или губки лакокрасочное покрытие оценивают в центральной части образца на участке длиной 100 мм по следам, оставленным щёткой или губкой.
Истертым является такой след, у которого четко видны специфические полосы постоянной ширины по всей длине центральной части образца, отображающего истирание в виде обнаженных участков подложки.
По DIN 13300 - полностью высушенное покрытие подвергают воздействию 200 циклов мокрого истирания абразивной подушечкой, после чего измеряют потерю толщины покрытия в микронах. Для нестойких или ограниченно стойких покрытий используют 40 циклов.
В зависимости от полученного значения потерянной толщины покрытия подразделяют на классы устойчивости к мокрому истиранию согласно стандарту DIN EN 13300.
- Класс 1 менее 5 μm (микрон) при 200 циклах истирания
- Класс 2 от 5 μm до 20 μm при 200 циклах истирания
- Класс 3 от 20 μm до 70 μm при 200 циклах истирания
- Класс 4 до 70 μm при 40 циклах истирания
- Класс 5 70 μm или более при 40 циклах истирания

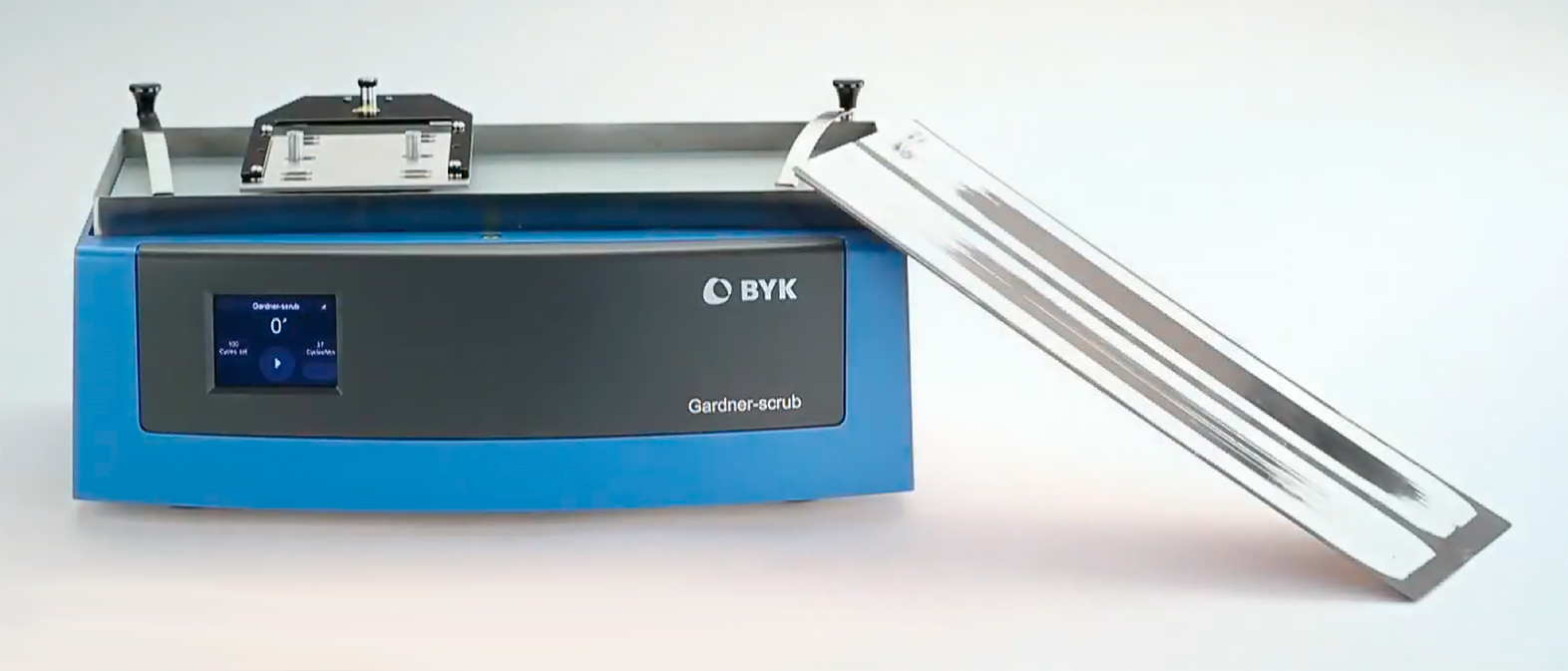

Особенности прибора Gardner-scrub:
- Два канала с держателями для щёток или губок
- Надежный электропривод с воздушным охлаждением
- Бюретка для подачи моющего раствора
- Цветной сенсорный дисплей дляотображения данных и управления
- Возможность проведения испытаний по ГОСТ 32300-2013, ASTM, DIN и ISO
Технические характеристики
gardner-scrub имеет износостойкий цепной приводной механизм, обеспечивающий многолетнюю надёжную работу.
- Возвратно-поступательное движение с постоянной скоростью по всей длине перемещения для получения воспроизводимых результатов
- Компактная конструкция занимает мало места
- Простая работа с сенсорным экраном
- Для увеличения производительности на плечо прибора допускается устанавливать до 3 держателей для щеток или губок
- Пользователь может выбирать скорость истирания в диапазоне 6 - 60 циклов в минуту
- Соответствие методикам по ASTM, DIN и ISO благодаря необходимым комплектующим
- К плечу прибора допускается прилагать нагрузку до 4 кг [8 фунтов]
- Длина хода выбирается из трёх вариантов в 22,9 - 25,4 - 27,9 см [9 - 10 - 11 дюймов]
- Дополнительные весы для потребностей клиента
| Напряжение | 100-240 В, 50/60 Гц |
| Размеры | 48,3 х 27,9 х 19,1 см [19 х 11 х 7,5 дюймов] |
| Габаритные размеры | 14,5 кг [32 фунтов] |
| Скорость истирания | 6-60 циклов в минуту |
| Длина хода | 25,4 см [10"], стандартная настройка* 22,9 см [9"], 27,9 см [11"] - длина хода, которая может быть установлена в нашем сервис-центре* |
*Примечание.
Длина хода измеряется от центра щётки. Для получения полной длины хода следует прибавить длину щётки 8,9 см [3,5"]. При размещении заказа уточняйте требуемое значение длины хода.
Модификации абразиметра gardner-scrub
 |
 |
 |
| gardner-scrub базовый Арт. 5060 |
gardner-scrub ASTM Арт. 5061 |
gardner-scrub ISO и ГОСТ Арт. 5063 |
 |
||
| gardner-scrub DIN Арт. 5062 |
Информация для заказа
| Артикул | Наименование | Комплект поставки: | Цена евро, с НДС [до 15.12.2022] |
| 5060 | Gardner-scrub базовый |
прибор, лоток для образцов [5041], блок питания, инструкция | 8 514,- |
| 5061 | Gardner-scrub ASTM D2486 |
Базовая модель [5060], 1 держатель для Щётки с подставкой [5074], нейлоновая щётка [5011], рамка [5038], медная регулировочная пластина [6979], стеклянная пластина [6980], пластины для оценки истирания [5015] | 9 900,- |

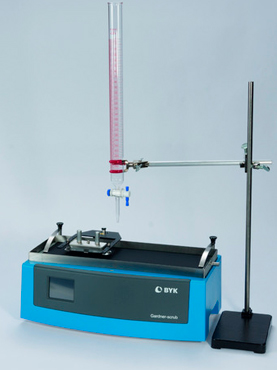

| 5062 | Gardner-scrub DIN 53778 |
Базовая модель [5060], 1 держатель для щётки с подставкой [5075], щётка с щетиной [5010], стенд с бюреткой для подачи и контроля скорости подачи жидкости [5037], стеклянная пластина [6980], пластины для оценки истирания [5015] | 8 331,- |
| 5063 | Gardner-scrub ISO 11998 и ГОСТ 32300-2013 |
Базовая модель [5060], 1 держатель для губки [5076], губки Scotch brite [5012], стеклянная пластина [6980], пластины для оценки истирания [5015] | 8 651,- |
Примечание.
Для работы с двумя или тремя щётками/губками требуется заказать дополнительные комплектующие.
Дополнительные принадлежности
| Артикул | Наименование | Описание |

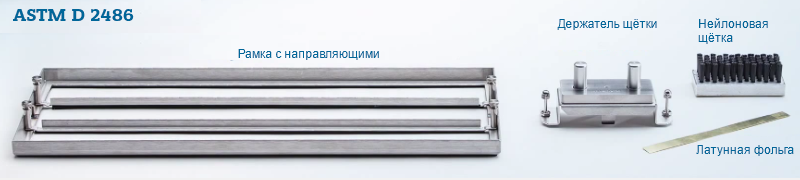

| 5064 | Набор для ASTM D 2486 | Включает: держатель щётки и подставка ASTM (5074), полиамидная щётка (5011), рамка (5038), медная регулировочная пластина (6979), стеклянная пластина (6980) |

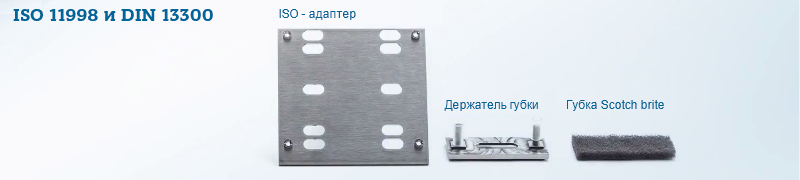

| 5065 | Набор для ISO 11998 и ГОСТ 32300 | Включает: держатель для губки (5076), губки Scotch brite (50 шт.) (5012), стеклянная пластина (6980) |
| 5066 | Набор для DIN 53778 | Включает: держатель щётки и подставка DIN (5075), щётка с щетиной (5010), насос(5037), стеклянная пластина (6980) |

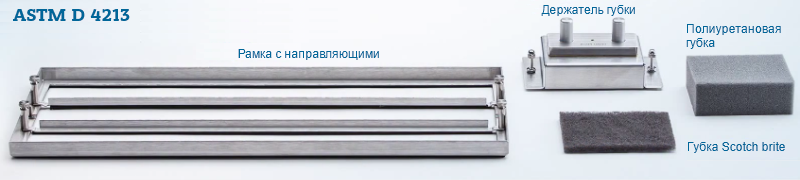

| 5067 | Набор для ASTM D 4213 | Включает: держатель губки 450 г (5072), полиуретановая губка (5071), губки Scotch brite (5070), рамка (5038), стеклянная пластина (6980) |

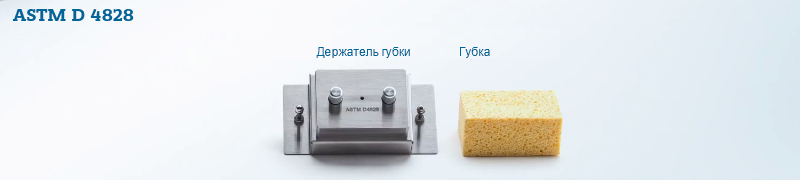

| 5068 | Набор для ASTM D 4828 | Включает: держатель губки 1000 г (5073), Губка (8116), стеклянная пластина (6980) |

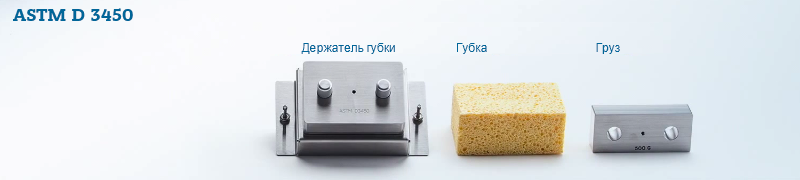

| 5069 | Набор для ASTM D 3450 | Включает: держатель губки 1000 г (5073), груз 500 г (5078), Губка (8116), стеклянная пластина (6980) |
| 5074 | Держатель щётки и подставка, ASTM | Требуется по ASTM D 2486, размеры: 1,5 х 3,5" (38,1 х 88,9 мм) |

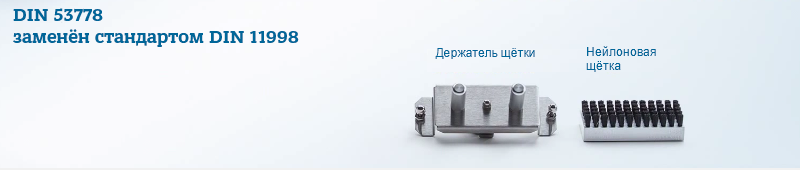

| 5075 | Держатель щётки и подставка, DIN | Требуется по DIN 53778 |
| 6979 | Латунная фольга | Требуется по ASTM D 2486 |
| 5011 | Полиамидная [нейлоновая] щётка | Требуется по ASTM D 2486 |
| 5010 | Щётка со свиной щетиной, DIN | Требуется по DIN 53778 |
| 5038 | Рамка с направляющими | Требуется по ASTM D 2486; предназначена для 1, 2 или 3 щеток |
| 5037 | Cтенд с бюреткой для подачи и контроля скорости подачи жидкости | Требуется по DIN 53778 |
| 5012 | Губки Scotch brite (50 шт.) | Требуется по ISO 11998 |
| 5076 | Держатель для губки | Требуется по ISO 11998 |
 |
 |
 |
| Набор для ASTM D 2486 Арт. 5064 |
Набор для ISO 11998 и ГОСТ 32300 Арт. 5065 |
Набор для DIN 53778 Арт. 5066 |
 |
 |
 |
| Набор для ASTM D 4213 Арт. 5067 |
Набор для ASTM D 4828 Арт. 5068 |
Набор для ASTM D 3450 Арт. 5069 |
Расходные материалы и аксессуары
| Артикул | Наименование | Описание |
| 5072 | Держатель для губки, 450 г | Требуется по ASTM D 4213, размеры: 3,0 х 3,75 х 0,875" (76,2 х 95,3 х 22,2 мм) |
| 5073 | Держатель для губки, 1000 г | Требуется по ASTM D3450, D4828, размеры: 3 х 3,75 х 1,0" (76,2 х 95,3 х 25,4 мм) |
| 5078 | Груз, 500 г | Крепится на держателе щёток |
| 5079 | Груз, 1000 г | Крепится на держателе щёток |
| 8116 | Губка (6 шт.) | Требуется по ASTM D3450, D4828, размеры: 3,0 х 3,75 х 1,5" (76,2 х 95,3 х 38,1 мм) |
| 5077 | Губка, B (6 шт.) | Для держателя щётки 5074, размеры: 1,5 х 3,5" (38,1 х 88,9 мм) |
| 5071 | Губка, полиуретан (6 шт.) | Требуется по ASTM D4213; 3,0 х 3,5" (76,2 х 95,3 мм) |
| 5070 | Губки Scotch Brite, ASTM | Требуется по ASTM D 4213, размеры: 3,0 х 3,75" (76,2 х 95,3 мм) |
| 6980 | Стеклянная пластина | Требуется по методикам ASTM, ISO, DIN |
| 5041 | Стальной поддон для образцов | Запасная, входит в стандартный комплект поставки базовой модели |
| 8129 | Истирающий состав, абразивный 474 мл | Требуется по ASTM D 2486 |
| 8130 | Истирающий состав, неабразивный 474 мл | Требуется по ASTM D 3450 |
| 5015 | Пластины для оценки истирания, черные, byko-chart, P121-10N | Коробка, 100 шт. Размеры: 165 х 432 х 0,25 мм (6,56 х 17 х 0,01"), пластиковые |
| 5016 | Пластины для оценки истирания, белые, byko-chart, P122-10N | Коробка, 100 шт. Размеры: 165 х 432 х 0,25 мм (6,56 х 17 х 0,01"), пластиковые |
| 8113 | Щётка с щетиной, ANSI | Перфорированная по методике ANSI Z 124.1; подходит для держателя для Щётки 5074 |
| 8111 | Щётка с щетиной | Общего назначения, 3,5 х 1,5" (8,9 х 3,8 см); подходит для держателя для Щётки 5074 |
| 8117 | Комплект приспособлений для шлифовальной бумаги | Удовлетворяет техническим требованиям по методике MIL-E-11237; включает держатель для шлифовальной бумаги, резиновую подставку. 10 ярдов (914 см) х 2" (5,1 см) наждачного полотна 1/0 и 3/0. |
| 5058 | Держатель для шлифовальной бумаги | Может удерживать любой ровный, тонкий лист или тканевый материал с минимальным размером образца. 2 х 5" (50,8 х 127 мм). Груз: 1 фунт (454 г) |
| 8118 | Груз, держатель для шлифовальной бумаги | Груз: 3,5 фунта (1,59 кг) |
| 2230 | Латексный аппликатор Dow | Требуется по ASTM D 2486 |
Прибор Gardner-scrub [щёточная машина] позволяет проводить испытания на устойчивость к мокрому истиранию таких материалов как пластики, ламинаты, металлы с покрытием и пр. Для испытания материалов на устойчивость к простому истиранию и износу используйте абразиметр Табера [Табер-аппарат].
Срок поставки абразимера gardner-scrub составляет 4 недели [при условии наличия на складе в Германии]. Гарантия на прибор - 12 месяцев. ЗАО Контроль качества обеспечивает сервисную поддержку пользователей оборудования BYK-Gardner на территории РФ, стран Таможенного Союза и ряда стран СНГ.
