Регистратор температуры TEMP-GARD
Контроль температуры в процессе окраски и отверждения

регистратор температуры temp-gard Получение высококачественного покрытия возможно только при строгом соблюдении основных технологических параметров режима его отверждения/полимеризации: температуры и времени отверждения. Эти параметры обычно указаны в сопроводительных документах на применяемое покрытие.

Производители и поставщики лакокрасочных материалов обычно указывают температуру отверждения покрытия, как температуру на поверхности изделия. Но в печи линии окраски датчик системы регулирования печи измеряет не температуру на поверхности изделий, а лишь температуру воздуха в месте расположения самого датчика. Это приводит к ошибке, известной как температурный градиент. Это расхождение может достигать величины от 5 до 20°С.

регистратор температуры temp-gard

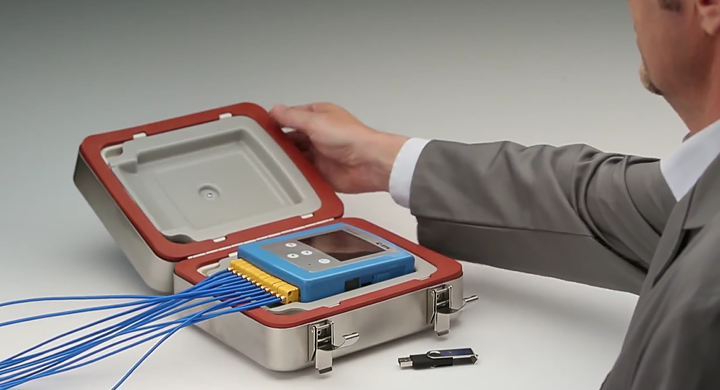

Для измерения этой разницы температур [и устранения тем самым ошибки установки температуры в печи и температуры непосредственно на поверхности изделий] применяется специальный прибор — регистратор температур или термограф печи temp-gard (BYK-Gardner, Германия). Регистратор temp-gard движется вместе с изделиями через печь линии окраски и измеряет температуру на поверхности изделия. Термобокс выполняет функцию защиты прибора и обеспечивает работоспособность термографа при температуре окружающего воздуха печи до +400°С.

регистратор температуры temp-gard

Термографы temp-gard 6 и temp-gard 12 компании BYK-Gardner имеют соответственно 6 или 12 каналов измерения температуры и 8 типов датчиков. При этом в процессе измерения температуры таймер прибора фиксирует время измерения. В результате прибором одновременно измеряется температура и время отверждения покрытия непосредственно на поверхности изделий.

Особенности регистраторов температуры temp-gard:

  • диапазон измерения температуры 0 ... 400 °C
  • точность ±0,5 °C
  • 6, 12 или 24 канала измерения температуры [для 24 точек поставляется сдвоенный пакет temp-gard dual]
  • 8 типов датчиков температуры (длина кабеля 1,5 м, 3 м и 8 м)
  • возможность удлинения кабелей с помощью переходников на 3 и 5 м
  • USB-порт подключения для хранения/переноса данных на flash-накопителях
  • долгий срок службы батарей
  • большой цветной дисплей для удобного считывания результатов (в графической или цифровой форме)
  • лёгкий термобокс с барьером защиты до 400°C

регистратор температуры temp-gard

Области применения

Недостаточный уровень полимеризации может привести к следующим проблемам:
  • Недостаточная адгезия к окрашиваемой поверхности
  • Недостаточная эластичность и устойчивость к механическим воздействиям
  • Недостаточная твердость покрытия
  • Преждевременное старение, растрескивание, сколы, что приводит к появлению ржавчины и коррозии
  • Выцветание и снижение блеска


Для определения оптимальных параметров полимеризации необходимо провести ряд испытаний при различных температурах. Именно поэтому поставщики красок указывают минимальную и максимальную температуру оптимального процесса отверждения.

Также необходимо регулярно проверять правильность работы печи. Следует учитывать метод нагрева печи (газ, жидкое топливо, электричество), распределение воздушных потоков, а также скорость сборочной линии. На температуру в печи влияют колебания мощности и конструкционное исполнение печи. Температура объекта в печи зависит от материала, толщины, формы, размера и места расположения (сверху, в середине или в нижней части печи).

Для обеспечения постоянства температуры в течение заданного времени, необходимо измерить температуру непосредственно на изделии.

Типовые области применения термографа temp-gard это: настройка линий окраски изделий порошковыми красками, настройка линий окраски автомобилей жидкими красками и линий лакирования пищевой жести, тупиковых и проходных печей окраски, лабораторных печей.

Программное обеспечение temp-chart basic и temp-chart pro

Для преобразования необработанных данных о температуре в информацию, удобную для анализа, контроля и оптимизации процесса полимеризации в печи, требуется профессиональное программное обеспечение. Это программное обеспечение объединяет данные температуры с параметрами печи и критериями анализа для построения температурного профиля. Данные сохраняются в базе данных для создания отчетов контроля качества и быстрого доступа к данным при необходимости.

Работу печи можно оптимизировать, пользуясь результатом расчета коэффициента отверждения BYK-Gardner (значение Porsche). Коэффициент отверждения рассчитывается на основании количества энергии, передаваемого краске в течение всего процесса полимеризации. Идеальное значение — 100 %. Значения ниже 100 % означают, что отверждение покрытия не полностью завершено; значения выше говорят о чрезмерном отверждении. Кроме того, график полимеризации служит визуальной подсказкой, позволяющей быстро определить минимальную температуру и самое короткое время сушки. График отверждения также показывает информацию об условиях пере- или недоотверждения в печи.

Temp-chart это простая в использовании программа для документирования и детального анализа температурного профиля. Все данные замеров сохраняются в базе данных для протоколирования результатов и их дальнейшей интерпретации. Благодаря встроенным функциям вы сможете оптимизировать процесс отверждения покрытий по алгоритму, используемому на заводах Porsche.

версия basic

  • отображение графика температурного профиля с указанием допусков и допустимой зоны
  • органайзер-файл с именами датчиков и картой их расположения для простой настройки процесса измерений
  • данные о типе датчика, их количестве, расположении и импорт данных в прибор
  • настраиваемые пользователем формы отчётов об измерениях
  • база данных для профессиональной документации и простого доступа к данным

дополнительно в версии pro

  • оптимизация процесса отверждения/сушки с использованием индекса отверждения и записи температурной кривой процесса
  • предустановленные процедуры контроля для стандартизации анализа условий отверждения, параметров камеры/печи и значений допусков
  • объединение измерений для сравнения трендов и долгосрочных тенденций
  • таблица анализа температур в соответствии с параметрами процесса

Технические характеристики регистратора температуры temp-gard

temp-gard 6

temp-gard 12

Количество каналов измерения 6 12
Диапазон измеряемых температур 0 - 400 °C
Точность 0.1 °C во всём диапазоне измерений (0 -400 °C)
Разрешение ± 0.5 °C
Память 20 000 замеров на один канал
Интервал измерений от 0,1 сек. до 24 часов
Ёмкость аккумуляторов 50 ч (при интервале измерений в 0,5 сек.)
Дисплей цветной, 79 х 60 мм
Интерфейс USB 2.0
Размеры 255 x 215 x 135 мм
Вес 3,56 кг
Максимальное время нахождения в печи 8,5 ч при 100°С
2,5 ч при 200°С
2,0 ч при 250°С


Различия по комплектации между версией temp-gard basic и версией pro

temp gard basic temp-gard pro
- программное обеспечение версии temp-chart basic - программное обеспечение версии temp-chart pro
- термобокс из анодированного алюминия - термобокс из нержавеющей стали
- логгер с 6 каналами - 6- или 12-канальный логгер [возможность сдвоенной версии на 24 канала]
Арт. 3341
temp-gard basic
1 датчик тип D
5 датчиков тип B
Арт. 3345
temp-gard basic
1 датчик тип C
5 датчиков тип A
Арт. 3346
temp-gard basic
без датчиков
Арт. 3306
temp-gard 6 pro
без датчиков
Арт. 3308
temp-gard 12 pro
без датчиков
Арт. 3307
temp-gard 6 pro
1 датчик тип C
5 датчиков тип A
Арт. 3309
temp-gard 12 pro
1 датчик тип C
11 датчиков тип A
Арт. 3317
temp-gard 6 pro
1 датчик тип D
5 датчиков тип B
Арт. 3319
temp-gard 12 pro
1 датчик тип D
11 датчиков тип B

Арт. 3329
temp-gard dual
2 датчика тип D
2 датчика тип C
22 датчика тип B
22 датчика тип A




Информация для заказа

Регистраторы temp-gard basic

Регистраторы temp-gard pro

3341 temp-gard basic
[6 датчиков на магнитах]
3329 temp-gard dual
[пакет из двух temp-gard 12p]
3345 temp-gard basic C
[6 датчиков на зажимах 'крокодил']
3319 temp-gard pro 12p
[12 датчиков на магнитах]
3346 temp-gard basic
[без датчиков]
3309 temp-gard pro 12p C
[12 датчиков на зажимах 'крокодил']
3308 temp-gard pro 12p
[без датчиков]
3317 temp-gard pro 6p
[6 датчиков на магнитах]
3307 temp-gard pro 6p C
[6 датчиков на зажимах 'крокодил']
3306 temp-gard pro 6p
[без датчиков]

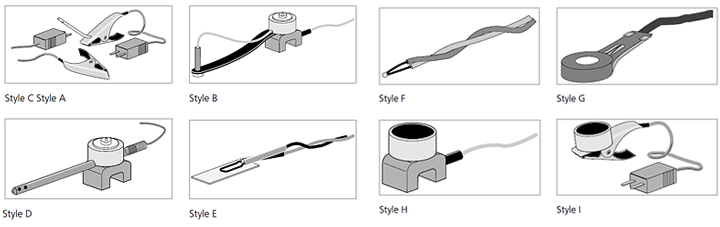

Термодатчики для любой сферы применения

Датчик тип A Датчик тип D Датчик тип G Датчик тип J

Датчик тип E Датчик тип F Датчик тип H Датчик тип I
Открытый датчик F 0,3 мм Датчик тип B Датчик тип C Удлинитель, 3 или 5 м


  • Высококачественные термопары типа K, соответствуют требованиям ANSI MC 96.1 [специальные пределы погрешности: 1,1 °C или 0,4 %]
  • Магнит или зажим - тип крепления совершенно не влияет на результаты измерений.
  • Соединительный кабель-удлинитель на 3 м и 5 м (см. таблицу)
  • Можно использовать как сменные термодатчики для регистраторов температуры других производителей.


Датчики температуры temp-gard. Информация для заказа

Артикул Наименование Тип Датчик Длина кабеля Крепление Макс. температура Цена, евро
с НДС

[до 15.12.21]
3121 Датчик объекта A 1,5 м A Объект 1,5 м Зажим 265 °C 308,-
3122 Датчик объекта A 3 м A Объект 3 м Зажим 265 °C 339,-
3123 Датчик объекта A 8 м A Объект 8 м Зажим 265 °C 402,-
3124 Датчик объекта B 1,5 м B Объект 1,5 м Магнит 265 °C 339,-
3125 Датчик объекта B 3 м B Объект 3 м Магнит 265 °C 364,-
3126 Датчик объекта B 8 м B Объект 8 м Магнит 265 °C 417,-
3127 Датчик воздуха C 1,5 м C Воздух 1,5 м Зажим 265 °C 246,-
3128 Датчик воздуха C 3 м C Воздух 3 м Зажим 265 °C 272,-
3129 Датчик воздуха C 8 м C Воздух 8 м Зажим 265 °C 325,-
3130 Датчик воздуха D 1,5 м D Воздух 1,5 м Магнит 265 °C 339,-
3131 Датчик воздуха D 3 м D Воздух 3 м Магнит 265 °C 364,-
3132 Датчик воздуха D 8 м D Воздух 8 м Магнит 265 °C 417,-
3133 Плёночный датчик E Плёнка 1,5 м   265 °C 151,-
3134 Открытый датчик F ,5 м F Открытый спай 1,5 м   265 °C 99,-
3135 Открытый датчик 3 м F Открытый спай 3 м   265 °C 124,-
3136 Открытый датчик 8 м F Открытый спай 8 м   265 °C 232,-
3147 Открытый датчик (0,3 мм) F Открытый спай 3 м   265 °C 219,-
3137 Удлинитель 3 м   Удлинитель 3 м   265 °C 223,-
3138 Удлинитель 5 м   Удлинитель 5 м   265 °C 256,-
3146 Датчик объекта, G G Объект 1,5 м ⌀ 4,5 мм 500 °C 274,-
3149 Датчик-шайба J Объект 3 м ⌀6 мм 265 °C 242,-
3143 ИК-датчик H 3 м H ИК 3 м Магнит 265 °C 410,-
3144 ИК-датчик I 3 м I ИК 3 м Зажим 265 °C 379,-


Комплектующие. Информация для заказа

Артикул Наименование Цена, евро, с НДС
действует до 15.12.21
3038 Клейкая лента для датчика тип Е
Термостойкая клейкая лента для крепления плёночных датчиков
161,-
3325 Термобокс pro
Из нержавеющей стали, с 2 термоизоляторами
2 880,-
3326 Термоизолятор pro
для термобокса pro, 1 шт.
402,-
3342 Термобокс basic
Из анодированного алюминия, с 2 термоизоляторами
1 731,-
3343 Термоизолятор basic
для термобокса basic, 1 шт.
402,-
3320 Логгер temp-gard 12p
прибор с 12 каналами, без датчиков и термобокса
5 900,-
3318 Логгер temp-gard 6p
прибор с 6 каналами, без датчиков и термобокса
4 800,-



Превосходная комплектация от BYK-Gardner и ЗАО Контроль качества:

  • прибор temp-gard
  • программное обеспечение temp-chart [basic или pro, в зависимости от версии]
  • 1 термобокс [сталь - в версии pro, анодированный алюминий в версии basic]
  • 1 комплект термоизоляторов [2 термоизолятора]
  • 1 кабель для подключения к ПК
  • 3 AA элемента питания
  • руководство пользователя
  • сертификат о калибровке
  • кейс для хранения и переноски
  • 5 или 11 датчиков температуры изделия PT-3125, на магните, кабель 3 м (5 для temp-gard 6p, 11 для temp-gard 12p)

Моделирование процесса отверждения покрытий

Неудачные пробные запуски линии окраски при её настройке или смене ЛКМ нередко приводят к дорогостоящим ошибкам. Для моделирования в лабораторных условиях процессов отверждения и полимеризации была разработана лабораторная градиентная печь GRADIENT. Теперь Вы можете заранее протестировать и оптимизировать свою систему окраски без значительных затрат. Подбирайте необходимые лакокрасочные материалы и улучшайте параметры процесса окраски в считанные часы.

Готовы приобрести?

Срок поставки регистратора температуры temp-gard составляет 4 недели (при наличии на складе в Германии). Гарантия на прибор - 24 месяца. ЗАО Контроль качества обеспечивает официальную сервисную поддержку пользователей оборудования BYK-Gardner на территории РФ и ряда стран СНГ.
