Вискозиметрические воронки BYK
для определения вязкости по времени истечения

Вискозиметрические воронки BYK для определения вязкости по времени истечения



Наливная воронка (иногда называемая воронка по истечению или вискозиметрическая воронка) представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.

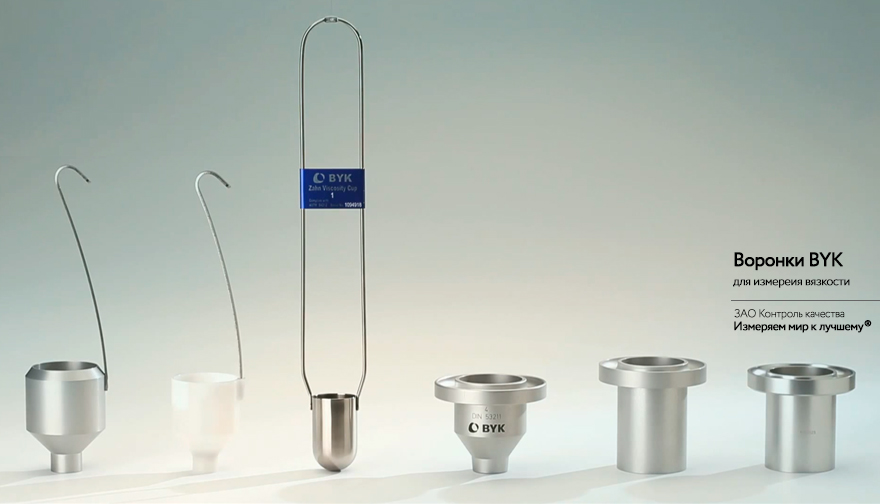

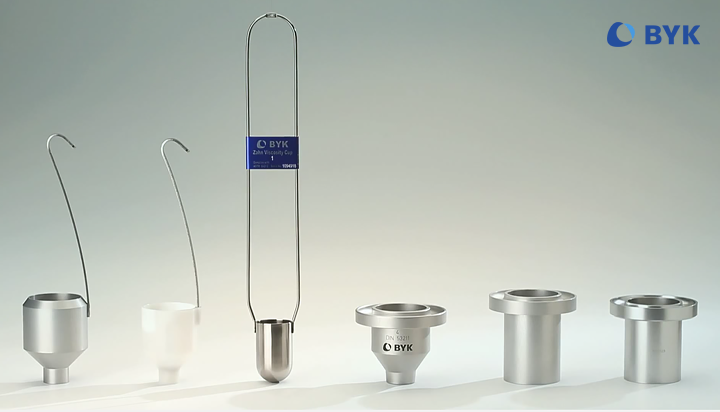

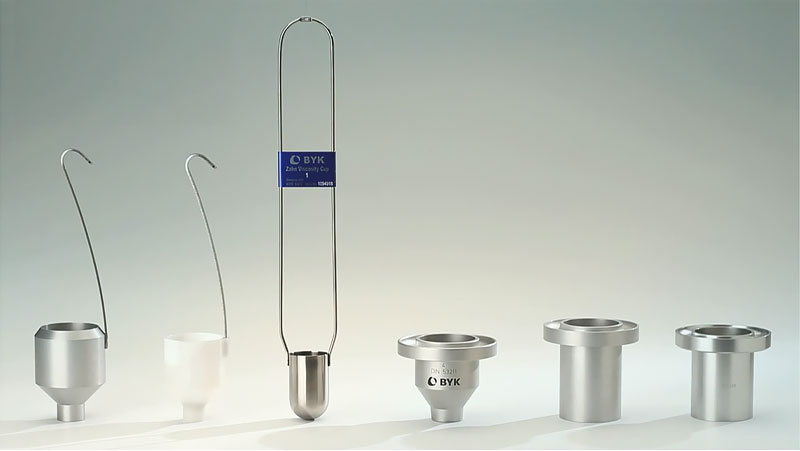

Разработано не менее 50 типов наливных воронок, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа. Первый тип – монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются. Второй тип – воронки, погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер. Вне зависимости от используемого типа устройств существует несколько фундаментальных принципов, которые следует соблюдать.

  • Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определенной скорости сдвига в воронке.
  • Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона.
Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповрежденное отверстие

Процедура измерения

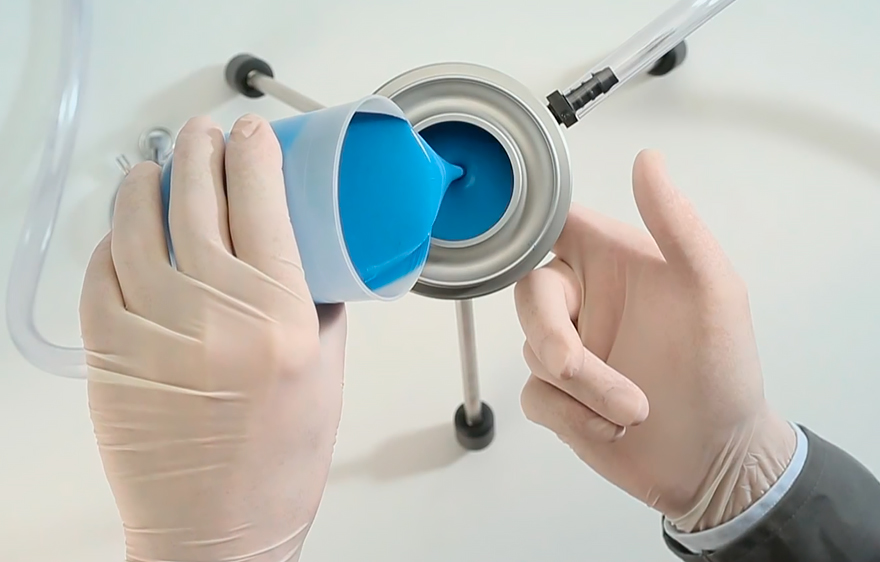

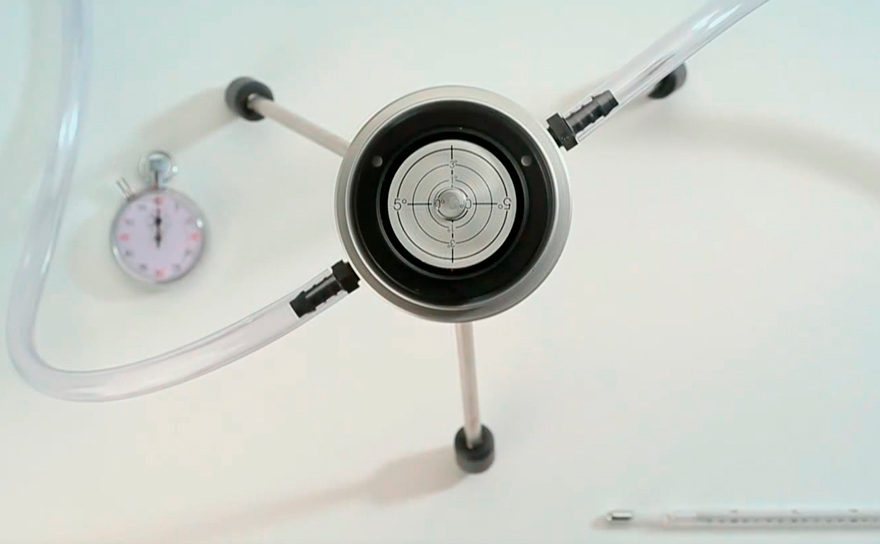

Установить наливную воронку строго горизонтально в кольцевой штатив или в термостатирующую рубашку. Закрыть сопло. Налить внутрь тестируемую жидкость.
Вискозиметрические воронки BYK для определения вязкости по времени истечения

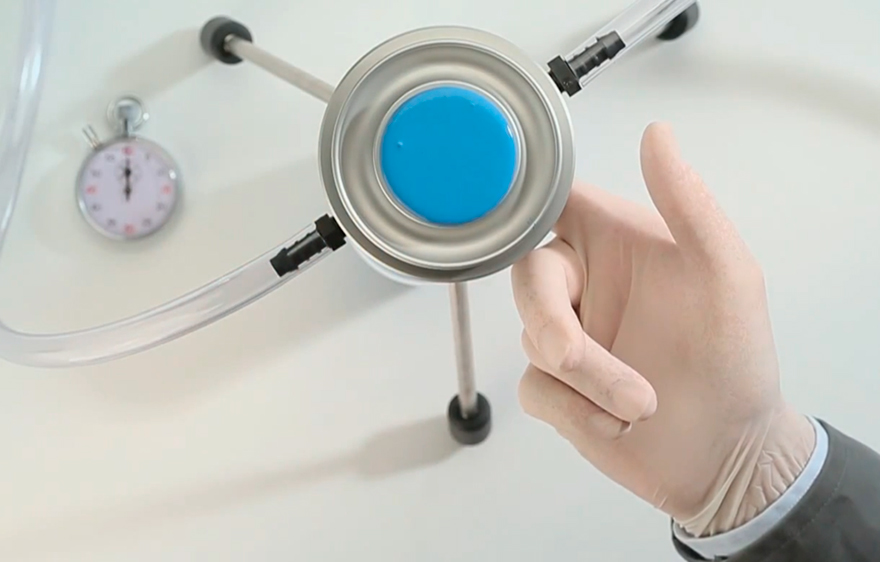

Положить чистую стеклянную пластину на край воронки, чтобы слить избыток жидкости. Закрыть воронку. Открыть сопло
Вискозиметрические воронки BYK для определения вязкости по времени истечения

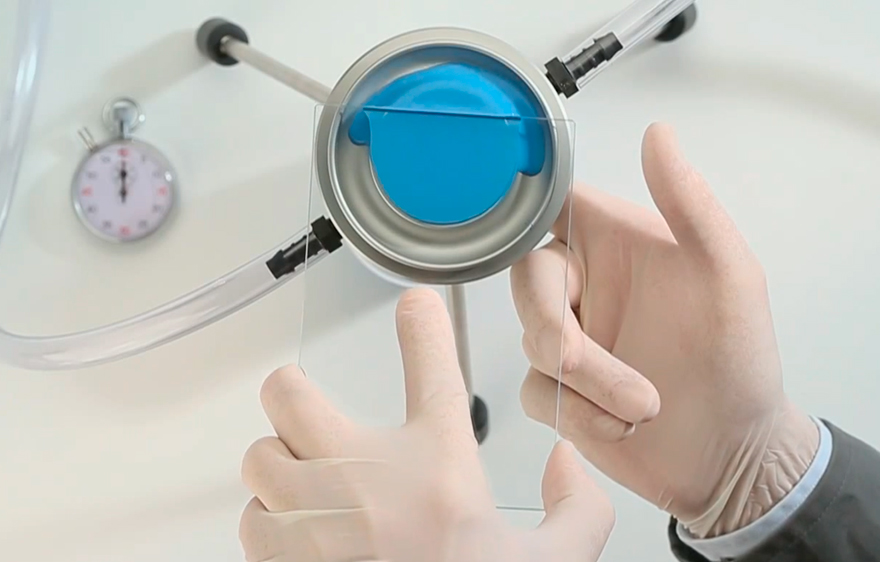

Убрать стеклянную пластину в горизонтальном положении. Включить секундомер. Остановить секундомер, когда истекающий поток прервется в первый раз. Повторить измерения три раза, каждый раз с новой пробой того же самого материала
Вискозиметрические воронки BYK для определения вязкости по времени истечения

Вискозиметрические воронки Форда

Гарантированная погрешность воронок Форда от BYK-Gardner при измерении времени истечения калибровочного масла составляет 3% от рекомендованных значений.
  • Для жидкостей с малой вязкостью.
  • Корпус из цельного алюминиевого прутка.
  • Сопло из нержавеющей стали.
  • Калибровка со стандартными маслами, сопоставимыми с маслами по сертификации NIST (Национальный институт стандартов и технологии США).
Сертифицированные воронки доступны по запросу



K C
Воронка Форда № 2 1,24 770
Воронка Форда № 3 2,31 550
Воронка Форда № 4 3,7 400
Стандарты: ASTM D 333, D 365, D 1200

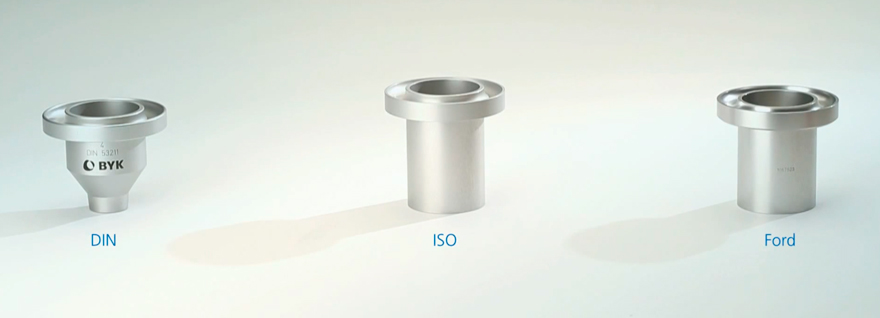

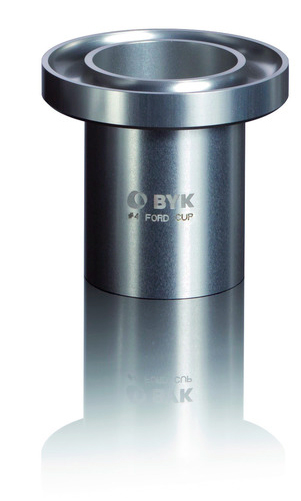

Вискозиметрическая воронка Форда



Наливные воронки DIN


Данная воронка вмещает 100 мл ± 1 мл. Оснащена встроенным соплом диаметром 4 мм ± 0,02 мм.
  • Для жидкостей с малой вязкостью.
  • Корпус из анодированного алюминия.
  • Сопло из нержавеющей стали, внутренняя полировка.
Калибровка со стандартными маслами, сопоставимыми с маслами по сертификации PTB (Федеральный институт физики и метрологии Германии); погрешность 3% (время истечения калибровочного масла).

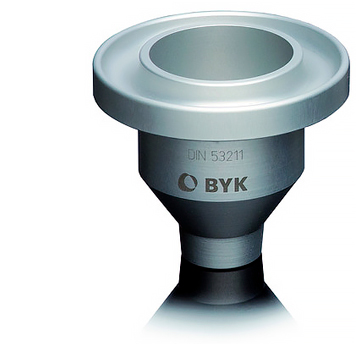

Вискозиметрическая воронка DIN

Наливные воронки ISO


По сравнению с прибором DIN 53211*, эта воронка оснащена более длинным соплом, имеет не такой заостренный корпус и другие внутренние размеры. Это обеспечивает отличающиеся значения времени истечения. Расширенный диапазон измерений делает воронку ISO полезным дополнением к прибору DIN. Воронка ISO вмещает 100 мл ± 1 мл.

  • Рекомендовано для международного использования.
  • Корпус из анодированного алюминия.
  • Сопло из нержавеющей стали, внутренняя полировка.
Калибровка со стандартными маслами, сопоставимыми с маслами по сертификации PTB (Федеральный институт физики и метрологии Германии); погрешность 3% (время истечения калибровочного масла).

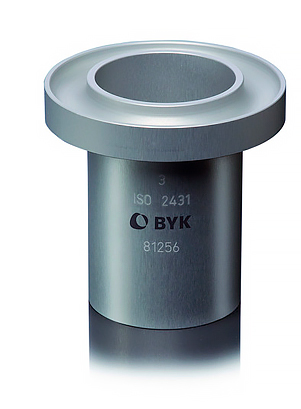

Вискозиметрическая воронка ISO



Информация для заказа

Артикул Наименование Стандарт Вязкость, сантистоксы Время истечения, сек Диаметр сопла Цена, евро, с НДС
[действует до 15.12.2019]
7201 Вискозиметр. воронка Форда № 2
[без сертификата о калибровке]
ASTM 25—120 30—100 0,10" 190,-
0172 Вискозиметр. воронка Форда № 2 ASTM 25—120 30—100 0,10" 311,-
0175 Вискозиметр. воронка Форда № 3
[без сертификата о калибровке]
ASTM 40—220 25—105 0,13" 190,-
0173 Вискозиметр. воронка Форда № 3 ASTM 40—220 25—105 0,13" 311,-
0176 Вискозиметр. воронка Форда № 4
[без сертификата о калибровке]
ASTM 70—370 20—105 0,16" 190,-
0174 Вискозиметр. воронка Форда № 4 ASTM 70—370 20—105 0,16" 311,-
0140 Воронка DIN 2—8 мм**
[без сертификата о калибровке]
DIN 53211* см. сменные сопла 0152—0158 в таблице ниже 233,-
0115 Наливная воронка DIN 4 мм DIN 53211* 100—500 20—110 4 мм 233,-
0213 Наливная воронка ISO 3 мм ISO 2431 10—40 30—110 3 мм 274,-
0214 Наливная воронка ISO 4 мм ISO 2431 25—130 25—110 4 мм 274,-
0215 Наливная воронка ISO 5 мм ISO 2431 70—370 25—110 5 мм 274,-
0216 Наливная воронка ISO 6 мм ISO 2431 130—700 25—110 6 мм 274,-
Комплект поставки:
воронка наливная;
руководство по эксплуатации.
cертификат о калибровке [кроме артикулов 7201, 0175, 0176, 0140]

** При покупке воронки 0140 DIN необходимо приобрести сменное сопло (0152—0158 в таблице 'Дополнительные принадлежности и аксессуары').

Дополнительные принадлежности и аксессуары

Артикул Наименование Описание Цена, евро, с НДС
[действует до 15.12.2019]
0490 Термометр Диапазон измерений: от -10 °C до 100 °C. по запросу
0152 Сменное сопло 2 мм Для воронки DIN кат. № PV-0140; нержавеющая сталь; диаметр 2 мм. 41,-
0153 Сменное сопло 3 мм Для воронки DIN кат. № PV-0140; нержавеющая сталь; диаметр 3 мм. 41,-
0154 Сменное сопло 4 мм Для воронки DIN кат. № PV-0140; нержавеющая сталь; диаметр 4 мм. 41,-
0156 Сменное сопло 6 мм Для воронки DIN кат. № PV-0140; нержавеющая сталь; диаметр 6 мм. 41,-
0158 Сменное сопло 8 мм Для воронки DIN кат. № PV-0140; нержавеющая сталь; диаметр 8 мм. 41,-
0420 Кольцевой штатив для воронок Приспособление для размещения воронок. 59,-
0425 Штатив-тренога с встроенным уровнем Для размещения вискозиметрических воронок Ford, DIN и ISO 164,-
7208 Набор вспомогательных устройств для воронок Форда Для воронок Форда. Покровное стекло для удаления избыточного количества образца из воронки; пузырьковый уровень для выравнивания воронки и штатива; лабораторный стакан из нержавеющей стали; упаковка ватных палочек. 127,-
7210 Штатив-тренога с водяной 'рубашкой' Для воронок Форда, DIN и ISO. Обеспечивает более точные показания, поскольку температура влияет на вязкость. В комлпекте с пузырьковым уровнем, покрывным стеклом, полипропиленовыми штуцерами для подвода/отвода теплоносителя. Материал - анодированный алюминий по запросу
0440 Стеклянная пластина, 0410/0411 Запасная стеклянная пластина с полированными краями к рубашке для регулирования температуры кат. № 0410/0411; размеры: 100 x 150 мм 25,-
0446 Спиртовой уровень, 0410/0411 Запасной спиртовой уровень для точного выставления вискозиметрических воронок в горизонтальной плоскости 24,-

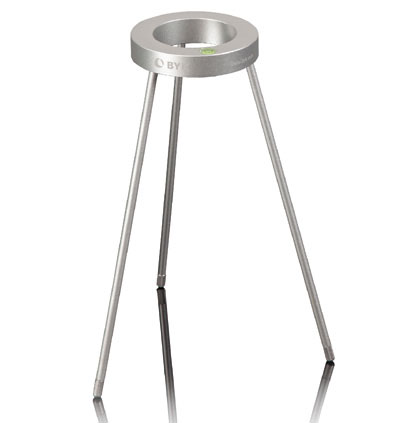

Штатив-тренога со встроенным уровнем для размещения вискозиметрических воронок Ford, DIN и ISO Штатив-тренога с водяной 'рубашкой'
0425
Штатив-тренога со встроенным уровнем для размещения вискозиметрических воронок Ford, DIN и ISO
7210

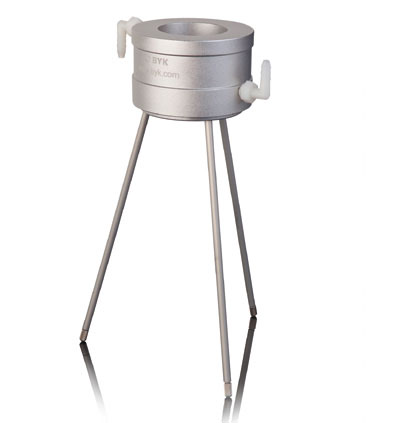

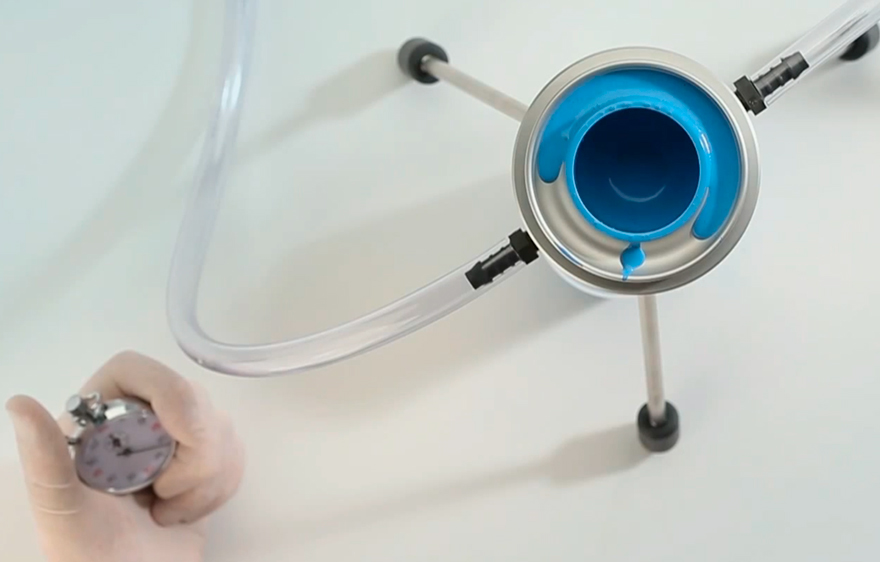

Штатив-тренога с водяной 'рубашкой' для термостатирования воронки [при измерении вязкости веществ с высокой температурой застывания]
