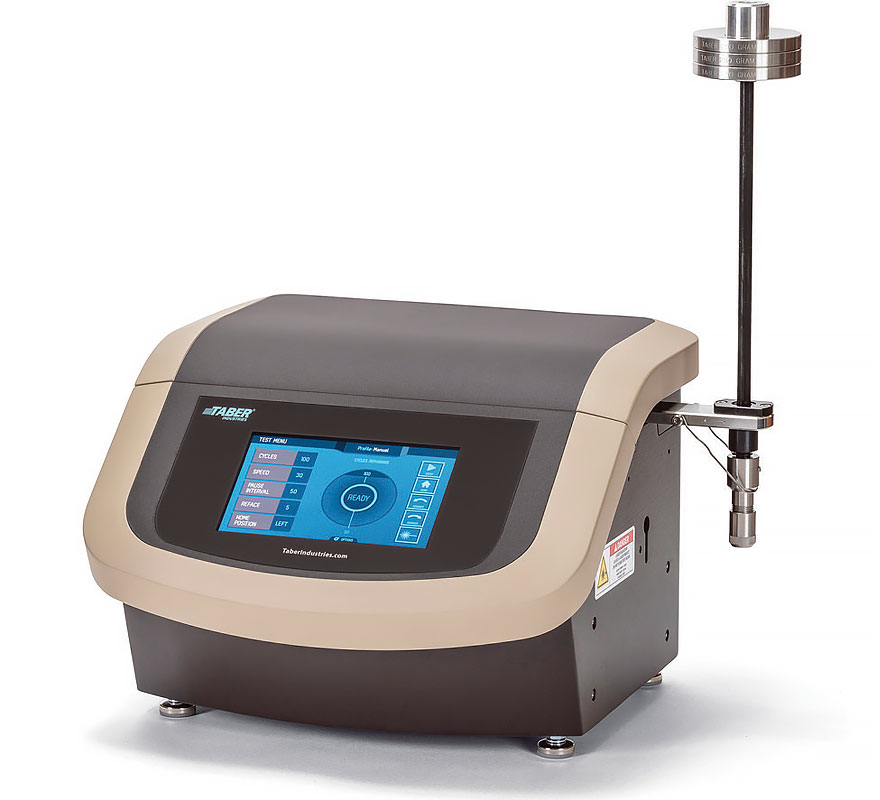

Taber 5770
Линейный абразиметр Табера
Универсальный тестер истираемости Taber Linear Abraser (Taber 5770) предназначен для решения задач, связанных с определением износостойкости или чувствительности поверхности материала к различным физическим повреждениям (износ и истирание, царапанье, соскабливание, трение, изменение цвета при истирании и др.)
Отсутствие ограничений по размеру и форме испытываемых образцов делает тестер истираемости Taber 5770 идеальным прибором для испытания свойств окрашенных пластиковых автокомпонентов, лакокрасочных материалов и готовых изделий, оптических изделий и пр. Тестер Taber 5770 обеспечивает мокрое и сухое истирание материалов.
Особенностью линейного абразиметра Табера 5770 является сохранение равномерного воздействия истирающим элементом на испытуемый образец или деталь по всему ходу следования. При горизонтальном возвратно-поступательном движении приводного рычага, шток с грузом движется вверх/вниз, повторяя контур образца. Лазерное устройство позволяет настроить и проконтролировать, что истирающий стержень движется по поверхности по нужной траектории.
Базовая нагрузка "свободно плавающей" системы составляет 350 г и складывается из веса штока, держателя истирающего стержня и навески. Три 200-граммовых весовых диска поставляются в комплекте с прибором, а дополнительные диски в диапазоне от 10 до 250 граммов могут быть добавлены для увеличения испытательной нагрузки примерно до 2400 граммов. Дополнительные аксессуары также могут быть использованы для уменьшения нагрузки. Например, 150-мм алюминиевый шток и пластиковый держатель Wearaser Collet Kit могут довести минимальную нагрузку на образец до 60 граммов.
- Цветной сенсорный дисплей для управления прибором

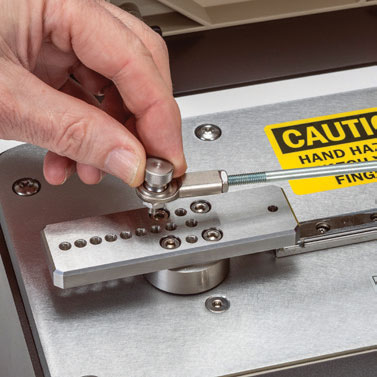

- 11 стандартных установок длины хода от 0,2 до 4 дюймов
- Изменяемая скорость хода от 2 до 75 циклов/мин
- Изменяемая нагрузка от 350 до 2400 г
- Лазерное устройство для точного позиционирования образца
- Отображение на дисплее числа циклов или ходов
- Аварийная остановка при открытии крышки прибора
Один прибор - масса возможностей
Тестер линейного истирания Taber 5770 позволяет имитировать реальные условия эксплуатации и
готов испытывать образцы в полном соответствии с вашими требованиями.
Регулируя длину хода и скорость, а также комбинируя нагрузку и различные дополнительные приспособления, можно подобрать оптимальные настройки прибора для каждого образца.
Тестер оснащен свободно плавающей головкой, позволяющей легко испытывать образцы с плоскими или изогнутыми поверхностями. Система Wearaser, поставляемая в комплекте с прибором, используется для проведения испытаний на износ/истирание. Сменные приспособления (продаются дополнительно), например специальный столик для размещения и крепления образцов неправильной формы и царапающие наконечники, могут в считанные минуты превратить Taber 5770 в прибор для определения истираемости тканей (Crock-meter) или тестер царапания (Scratch tester).
Дополнительные принадлежности
Для решения специализированных задач и для расширения возможностей тестера Taber 5770 вы можете использовать специально разработанные дополнительные устройства или наборы:
- Набор для измерения прочности царапаньем (Scratch Kit)
- Набор для измерения стойкости краски – испытание на шелушение или стирание (Crockmeter Kit)
- Держатель монет – испытание на царапанье монетой (Coin Holder Attachment)
- Комплект для испытания на истираемость губкой или щёткой при мытье
- Набор для царапанья по Мару (стальной иглой, алмазным наконечником и пр.)
- Набор для определения устойчивости к царапанию карандашами по Вольфу-Вильбурну
- Набор для испытаний на устойчивость к истиранию кабелей, проводов
Правильная нагрузка - правильные испытания
Успешные результаты испытаний зависят от того - правильно ли подобрана нагрузка? Обратите внимание на то, что общая нагрузка складывается из веса шлицевого вала + опоры для навесок + навесок + дополнительных приспособлений (Wearaser, иглы для царапания и пр.). Без дополнительных навесок и приспособлений, основная нагрузка стандартной испытательной системы с патроном Wearaser составляет 350 ± 1 г и складывается из:
- Шлицевой вал, алюминиевый (O 10 мм х 300 мм) - 85 г
- Опора для навесок, для основной нагрузки - 167 г

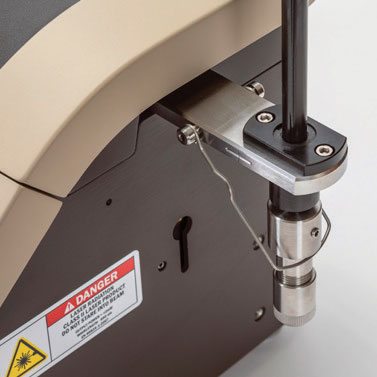

- Устройство зажимного патрона Wearaser, нерж. сталь - 98 г

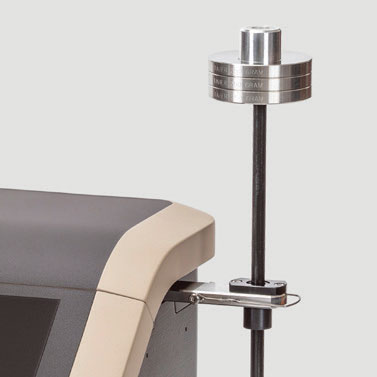

Тестер истирания поставляется в комплекте с тремя навесками по 250 г. Навески устанавливаются на опоре для навесок, чтобы увеличить нагрузку стандартной испытательной системы истирания максимум до 2100 г (7 дополнительных навесок по 250 г). Можно заказать дополнительные навески от 10 г до 250 г
Если необходимо уменьшить стандартную нагрузку - можно снять с вала опору для навесок (- 167 г) Для достижения максимальной нагрузки в 2400 г рекомендуется использовать стальной шлицевой вал (№ по кат. 130855)

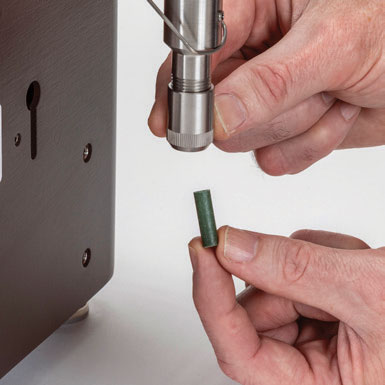

Истирающие стержни Wearaser
Модели наиболее популярных абразивных стержней Wearaser приведены ниже в таблице:
Модель Wearaser: |
Описание абразива: | Цвет: | Состав абразива: |
| CS-10F | очень мягкий | красный | Резина/абразивные частицы |
| CS-10 | мягкий | зелёный | Резина/абразивные частицы |
| CS-17 | крепкий | зелёный | Резина/абразивные частицы |
| H-38 | очень тонкий | серый | Стекловидный материал/абразивные частицы |
| H-10 | тонкозернистый | серый | Стекловидный материал/абразивные частицы |
| H-18 | среднезернистый | серый | Стекловидный материал/абразивные частицы |
| H-22 | крупнозернистый | серый | Стекловидный материал/абразивные частицы |
| CS-2 | не абразив | зелёный | Резина/абразивные частицы |
| CS-8 | сверхмягкий | красный | Резина/абразивные частицы |
Превосходная комплектация от ЗАО Контроль качества
Мы позаботились о том, чтобы Вы могли проводить испытания на истираемость с максимальным комфортом и не задумываясь о наличии или отсутствии того или иного аксессуара. В нашей комплектации всё готово для того, чтобы сразу приступить к испытаниям:- абразиметр Табера 5770
- опора для навесок, 72 г
- шлицевой вал, 10 мм х 300 мм
- навески (3 диска по 250 г)
- зажимный патрон Wearaser в сборе
- абразив СS-10 Wearaser (10 шт/уп)
- абразив Н-18 Wearaser (5 шт/уп)
- регулятор глубины установки абразива в зажимный патрон Wearaser
- шлиф-полоски S-14 (50 шт/уп)
- держатель образцов с наружным диаметром 10,92мм (E-100-125)
- щетка-кисточка (S-12)
- кабель питания 110 и 220В
- торцевой гексагональный ключ
- инструкция по эксплуатации на русском и английском языке
