Спектрофотометр HAZE-GARD i
Измерение прозрачности пластиков, плёнок, стекла и жидкостей

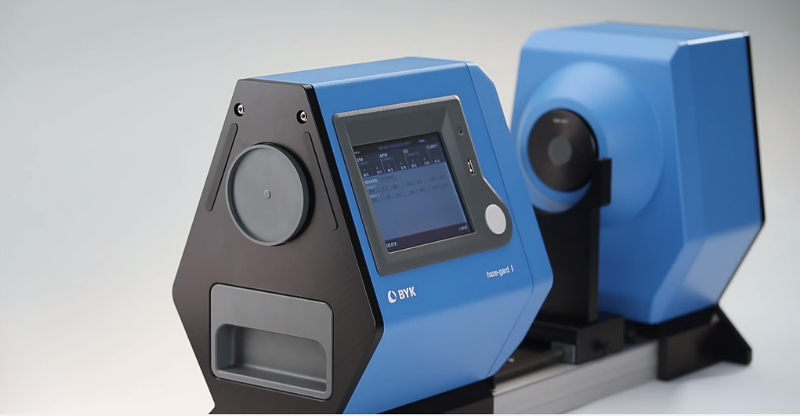

спектрофотометр haze-gard i для измерения прозрачности плёнок, стёкол, жидкостей

Прозрачность или мутность?

Прозрачность или ее обратная величина — мутность, а также общее светорассеяние/светопропускание являются важнейшими оптическими характеристиками любого прозрачного материала или жидкости. И качество производимого или применяемого прозрачного материала, будь то полимерная пленка, упаковка, оргстекло или поликарбонат, агротекстиль или автомобильное стекло, напрямую зависит от этих характеристик.

Мутность вызывается рассеянием света в материале и может быть следствием влияния молекулярной структуры, степени кристаллизации либо посторонних включений на поверхности или внутри образца. Мутность свойственна только полупрозрачным или прозрачным материалам и не относится к непрозрачным материалам. Мутность иногда считают противоположностью к блеску, который собственно может быть поглощением падающего пучка света. Однако, согласно методу испытания на мутность, фактически измеряют поглощение, пропускание и отклонение луча света полупрозрачным материалом.

Как измерить мутность и прозрачность? Оптическую плотность?

Полное светопропускание – это соотношение пропущенного образцом света к свету, падающему на него. На этот параметр влияют поглощающие и отражающие свойства материала. Полностью пропущенный свет состоит из пропущенных напрямую и рассеянных компонентов. В зависимости от углового распределения рассеянной части прозрачный пластик будет выглядеть по-разному. Измерение и анализ мутности и прозрачности гарантирует унифицированное и единообразное качество продукта и помогает анализировать влияющие параметры процесса и свойства материала, например, как скорость охлаждения или совместимость сырья.

С помощью зрительного восприятия можно безошибочно уловить два эффекта: широкий и малый угол рассеяния

Мутность/дымка/haze

широкий угол рассеяния [wide angle scattering]


Прозрачность/чёткость/clarity

малый угол рассеяния [narrow angle scattering]

Свет рассеивается во всех направлениях, что приводит к потере контраста. Метод ASTM D 1003 определяет мутность как количество света, которое при прохождении через материал, отклонилось более чем на 2,5° от исходного пучка в среднем



Свет рассеивается под небольшим углом с высокой концентрацией. Суть эффекта заключается в определении того, насколько отчетливо видны мелкие детали сквозь образец. Такое качество полной прозрачности необходимо определять в диапазоне угла рассеяния менее 2,5°.

Принцип действия



Образец помещают на пути узкого пучка света таким образом, что часть света проходит через образец, а другая часть - нет. Обе части пучка проходят в сферу, оснащенную фотодетектерами. С их помощью измеряются:

1. общая интенсивность пучка света
2. количество света, отклоненного более чем на 2,5° от исходного пучка.

По этим двум величинам можно вычислить следующие два значения:

  • мутности, или процента падающего света, рассеянного более чем на 2,5°
  • коэффициента светопропускания, или процента падающего света, который пропускается через образец
Принцип измерения спектрофотометром: образец помещают на пути светового луча, луч проходит через образец и попадает в фотометрический шар. Внутренняя поверхность шара равномерно покрыта белым матовым веществом [сульфат бария, BaSO4] для обеспечения идеального рассеяния.   Датчик внутри сферы измеряет полное светопропускание и мутность пропускания. Кольцевой датчик, установленный на выходном порту сферы, улавливает свет узкого угла рассеивания (прозрачность)

Методы и стандарты




ГОСТ 8.829-2013
"Методика измерений оптической плотности (коэффициента пропускания) и мутности пластин и плёнок из полимерных материалов"
[.pdf 373 Кб]
В настоящее время общее светопропускание и мутность измеряются в соответствии с рядом международных и национальных стандартов:

ГОСТ 8.829-2013 Методика измерений оптической плотности (коэффициента пропускания) и мутности пластин и плёнок из полимерных материалов

ISO 13468-1:2019 Компенсационный метод

ASTM D 1003-13 Некомпенсационный метод

- ASTM D1003 " Standard Test Method for Haze and Luminous Transmittance of Transparent Plastics "
- ASTM D1004 " Standard Test Method for Tear Resistance (Graves Tear) of Plastic Film and Sheeting "
- ISO 13468 "Plastics. Determination of the total luminous transmittance of transparent materials."
- ISO 14782 "Plastics. Determination of haze for transparent materials."

Компенсационный метод учитывает свет, отражённый от образца. Разница между двумя методами может составлять примерно 2 % полного светопропускания на прозрачных, блестящих образцах

ASTM D 1003-13

Standard Test Method for Haze and Luminous Transmittance of Transparent Plastics

Условия измерений отличаются при проведении калибровки и фактических измерений.

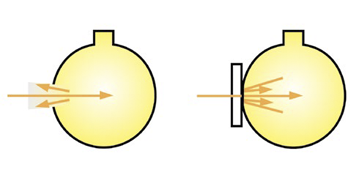

Во время калибровки часть света уходит через открытый входной порт спектрофотометра, в то время как при измерении на входной порт устанавливается образец. Таким образом, количество света в сфере увеличено светом, отраженным от поверхности образца


ISO 13468-1:2019

Plastics — Determination of the total luminous transmittance of transparent materials

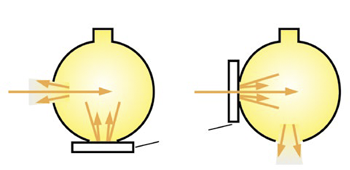

Условия измерений остаются равными при проведении калибровки и измерения благодаря дополнительному отверстию в сфере.

Во время калибровки образец помещается в порт компенсации. Для фактического измерения образец перемещается во входной порт. Таким образом, так называемая эффективность сферы не зависит от отражающих свойств образца





Два метода - один прибор

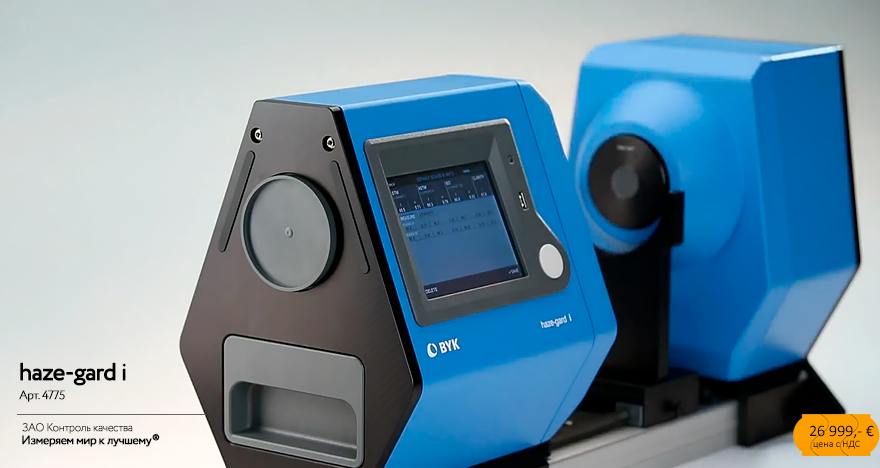

Компания BYK-Gardner разработала уникальный спектрофотометр haze-gard i для обеспечения проведения испытаний по обоим методам одновременно. Новый haze-gard i объединил в себе два прибора - haze-gard plus и haze-gard dual. Это новый промышленный стандарт при измерении:

- полного светопропускания

- мутности

- прозрачности



Особенности приборов haze-gard

- наличие референтного канала, самодиагностики и защищенной оптики
- источник света - светодиод с гарантией 10 лет
- большой цветной сенсорный дисплей
- гарантия качественного анализа в любое время
- моментальная готовность — время прогрева отсутствует
- встроенная база данных с опциями усреднения, вероятной погрешности и СКО

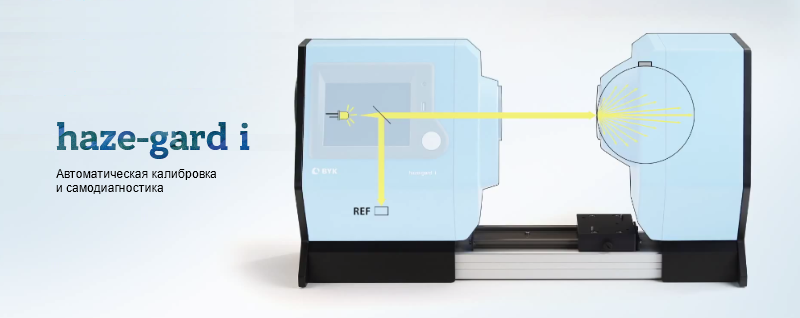

- долговременная, автоматическая система калибровки
- высокий объем встроенной памяти, наличие возможности вывода данных измерений на принтер
- профессиональный программный пакет smart-chart 3.0
- возможность вертикального размещения для измерения в чашках Петри

Умный и быстрый

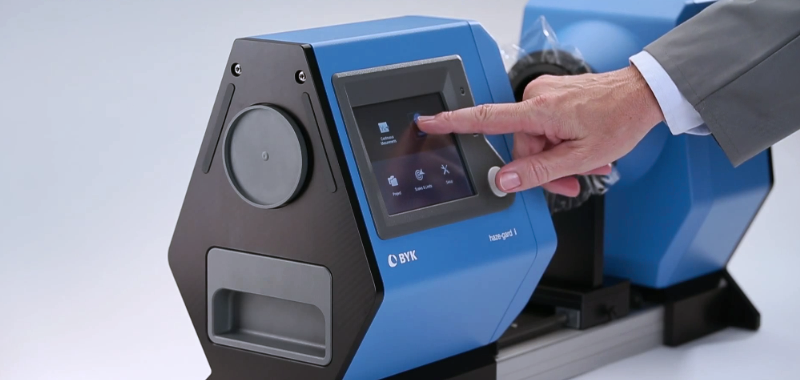

Новый сенсорный дисплей для интуитивно простого управления прибором
- Большой цветной сенсорный дисплей
- Пиктограммы в меню
- Отдельная кнопка для измерения
- Педаль для работы со свободными руками

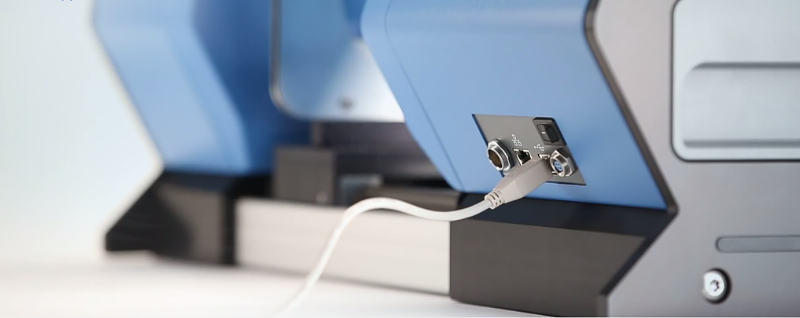

Передача данных по LAN

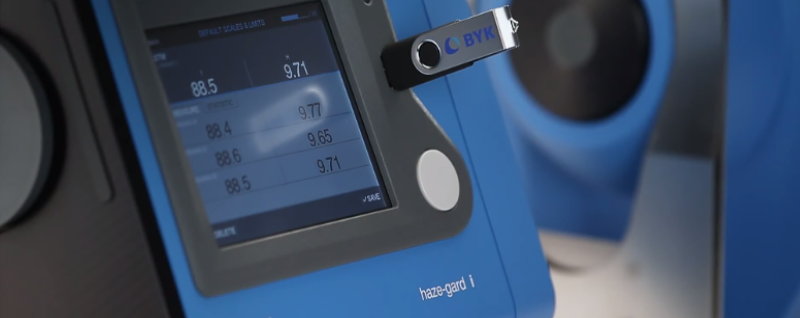

Копирование и перенос данных через USB

Открытый и гибкий

Измерительная архитектура открытого типа позволяет вам свободно анализиторвать образцы любого типа и размера:
- Открытый дизайн для больших и малых образцов
- Быстрая смена и позиционирование образцов
- Никакого влияния паразитного света
- Широкий выбор специальных держателей для образцов
- Держатели образцов для испытаний на абразиметре Табера и кюветы для жидких образцов
- Собственные держатели могут быть легко смонтированы на приборе

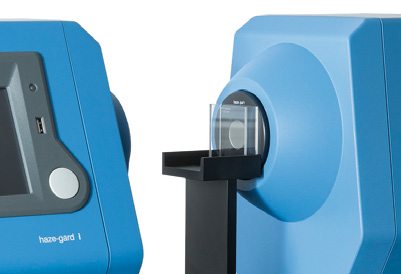

Держатель кювет [кюветный столик] для определения прозрачности жидкостей
[арт. 4786]

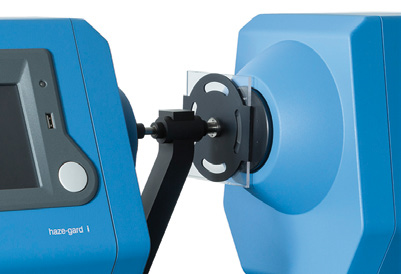

Держатель образцов для теста на абразиметре Табера
[арт. 4785]

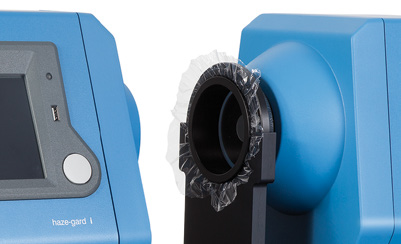

Держатель для тонких плёночных материалов типа стреч-плёнок или пищевых плёнок
[арт. 4784]

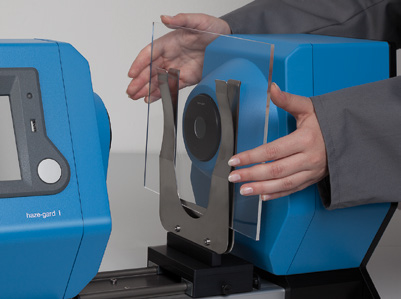

Держатель плёночных и листовых образцов
[арт. 4788]

Горизонтальный или вертикальный

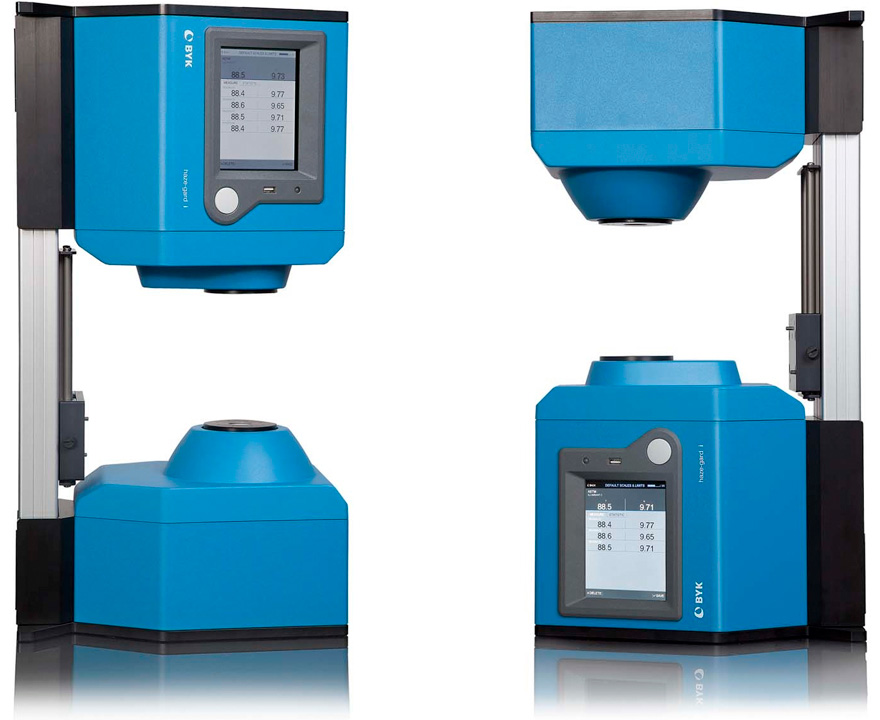

Спектрофотометр haze-gard i можно устанавливать вертикально при проведении исследований в микробиологии, фармацевтической, пищевой или косметической отрасли с использованием образцов в чашках Петри. Изображение на дисплее при этом поворачивается в соответствии с той позицией прибора, которую вы выбрали - с измерительным блоком вверху или внизу.
спектрофотометр haze-gard i

Внесён в Госреестр

С 2015 года спектрофотометры haze-gard i внесены в Госреестр СИ РФ. Компания ЗАО Контроль качества предлагает свои услуги по организации поверки спектрофотометров haze-gard.

Метрологические и технические характеристики

Метрологические характеристики

Значение
Геометрия освещения/наблюдения 00/D
Диаметр измерительной апертуры, мм Ø25,4
Область измерения, мм Ø18
Типы источников освещения в соответствии с рекомендациями Международной комиссии по освещению (МКО) А, С и D65
Диапазон показаний светового коэффициента пропускания
Тсв= Y, %
0 - 100
Диапазон измерений светового коэффициента пропускания
Тсв= Y, %
1,4 – 98,0
Пределы допускаемого значения абсолютной погрешности измерения светового коэффициента пропускания, %
- для источников излучения типа А
- для источников излучения типа С и D65


±1
±2

Технические характеристики

Диапазон показаний мутности, %
- принцип измерения ASTM-C
- принцип измерения ASTM-А
- принцип измерения ISO



0 - 100
Диапазон показаний прозрачности, % 0 - 100
Электропитание осуществляется от сети переменного тока с напряжением, В
частотой, Гц
115/230
50/60
Габаритные размеры, мм, не более
(высота × ширина × длина)
620 × 330 × 220
Масса, кг, не более 18
Условия эксплуатации:
- температура окружающей среды, оС
- относительная влажность воздуха (без конденсации), %, не более

10 – 40
85



Информация для заказ  haze-gard i

Артикул

Наименование

Цена в евро, с НДС*

4775 haze-gard i* 27 386,-
4797 haze-gard i Pro 31 494,-
4776 Калибровочный стандарт "Чёткость" [Clarity] 554,-
4777 Проверочный стандарт "Чёткость" [Clarity] 547,-
4778 Стандарт 'Светопропускание' 10 714,-
4779 Стандарт 'Светопропускание' 30 714,-
4780 Стандарт 'Светопропускание' 50 714,-
4781 Стандарт 'Светопропускание' 70 714,-
4782 Стандарт 'Светопропускание' 90 714,-
4783 Набор стандартов 'Светопропускание' 2 272,-
4784 Держатель тонких плёночных материалов [типа стреч-плёнок или пищевых] 641,-
4785 Держатель образцов для абразиметра Табера 1 289,-
4748 Пластина с измерительной апертурой 4 мм 531,-
4786 Держатель кювет [кюветный столик] 750,-
4788 Держатель образцов [для плёночных или слоистых материалов] 684,-
4865 Программное обеспечение BYKWARE smart-lab haze 4 515,-
4790 Стандарт 'Мутность' [Haze] 1 693,-
4791 Стандарт 'Мутность' [Haze] 5 693,-
4792 Стандарт 'Мутность' [Haze] 10 693,-
4793 Стандарт 'Мутность' [Haze] 20 693,-
4794 Стандарт 'Мутность' [Haze] 30 693,-
4795 Набор стандартов 'Мутность' [Haze] 2 913,-
6180 Кювета для жидких образцов, 2.5 мм 641,-
6182 Кювета для жидких образцов, 5 мм 641,-
6183 Кювета для жидких образцов, 10 мм 641,-
6189 Кювета для жидких образцов, 20 мм 641,-


*цены приведены на условиях "Склад BYK-Gardner в Санкт-Петербурге" и действительны до 15 декабря 2022 года
Цены действительны при сохранении следующих условий оплаты: 100% предоплата в течение 5 рабочих дней по счёту, выставленному в евро. Оплата производится в рублях РФ по курсу на день оплаты.

Комплект поставки

  • спектрофотометр haze-gard i
  • "нулевой" калибровочный стандарт clarity
  • ПО smart-lab haze с ключом на 2 рабочих места
  • кабель для подключения к ПК [usb и LAN]
  • кабель питания
  • инструкция пользователя на русском и английском языках
  • сертификат о калибровке
  • свидетельство о поверке*
  • гарантийный талон на 24 месяца
  • педаль для управления прибором в режиме hands-free
* опционально

Перед проведением испытаний по стандарту ASTM D1004 для подготовки образцов используйте абразиметр Табера.


ЗАО Контроль качества - официальный представитель BYK-Gardner GmbH в России. Мы обеспечиваем наших клиентов всесторонней метрологической и технической поддержкой, гарантийным и послегарантийным сервисом. Среди российских пользователей спектрофотометра haze-gard - Казаньоргсинтез (Казань), Sealed Air (Волгоград), Сибур (Томск), Биаксплен (Тольятти), Pilkington (Рязань) и многие другие.
