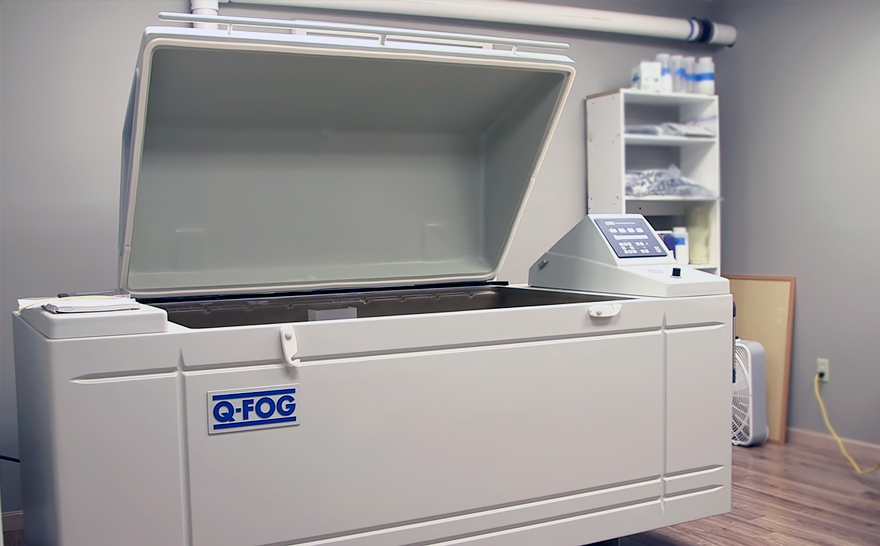

Камера солевого тумана Q-FOG
Стандарт испытаний на коррозионную стойкость


камера солевого тумана Q-FOG

В середине 50-х годов компания Q-Lab Corporation разработала камеры циклической коррозии Q-FOG (модели CCT600 и CCT1100). Они отличались от аналогов возможностью проведения циклических испытаний. Циклические тесты оказались более «реалистичным» способом проверки на устойчивость к воздействию солевого тумана по сравнению с традиционными методами. По результатам исследований, при циклическом тестировании относительные темпы коррозии, структура и морфология корродирующей поверхности превосходно коррелировали с наблюдаемыми в естественных условиях. Камеры солевого тумана Q-FOG могли моделировать атмосферу солевого тумана, условия воздушной сушки и одновременно - влажную атмосферу для испытаний на устойчивость к конденсату (имитация росы).

В камерах солевого тумана Q-FOG стало возможным задавать любую последовательность воздействия, любую длительность, температуру и количество циклов. Например, один из стандартов тестирования покрытий для автомобильной промышленности предусматривает такую последовательность:
- 1 день испытания солевым туманом
- 4 дня испытания на устойчивость к конденсации воды с добавлением SO2
- 2 дня испытания с продувкой камеры воздухом и заменой коррозионной атмосферы на обычную.


Типовым методом испытания является в настоящее время чередование воздействия на образцы солевого тумана, высокой влажности, низкой влажности, сушки и выдерживания при комнатной температуре. Во время сушки воздушный нагреватель поддерживает заданную температуру воздуха. Влажность в камере солевого тумана понижается, что обеспечивает сушку образца. Нагреватель можно и отключить, тогда воздух поступает в камеру при комнатной температуре

SSP
Простой солевой туман



CCT
Циклическая коррозия

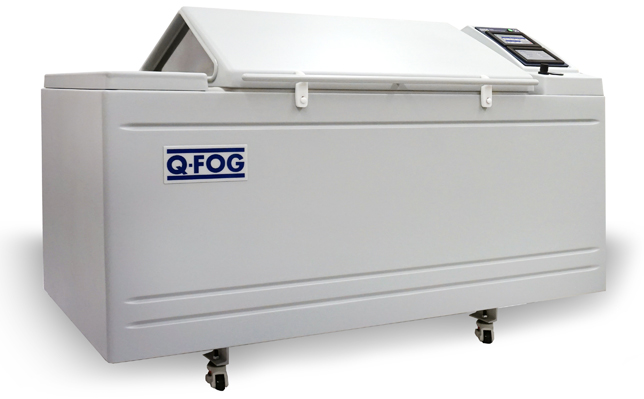

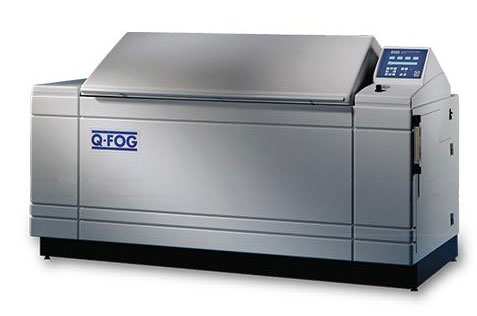

Камера солевого тумана SSP (простой солевой туман) — обеспечивает проведение испытаний Salt Spray и Prohesion.

Prohesion - включает стадию быстрого циклического изменения температуры с последующей сушкой и воздействием солевого раствора.

Salt Spray (cолевой туман) — как правило, такие испытания проводятся по методикам, регламентируемым определёнными стандартами, например, ASTM B117 или BS 3900 F4. Испытания проводятся при повышенной температуре и не предусматривают стадию сушки. Поступающий в форсунки сжатый воздух обязательно подогревается

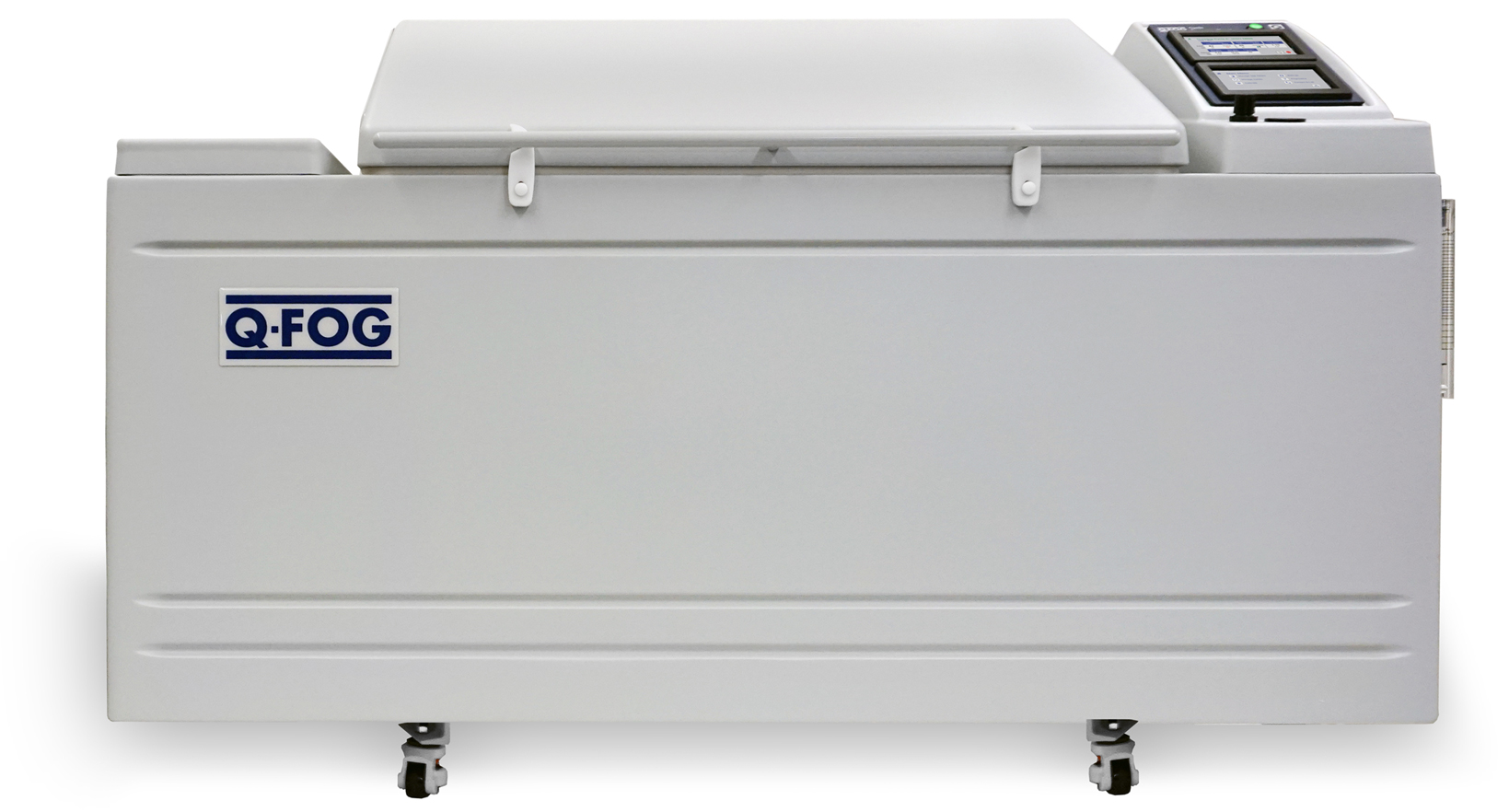

  Камеры циклической коррозии CCT [cyclic corrosion test] — в дополнение к функциям SSP оснащены парогенератором и способны создавать влажную атмосферу [95-100% отн. влажности].

Так же легко воспроизводят простой солевой туман Salt Spray, медноуксусный солевой туман CASS и цикл Prohesion.

В камерах CCT можно проводить циклические испытания, которые гораздо лучше имитируют процессы коррозии под действием неблагоприятных атмосферных факторов. Сегодня камеры соляного тумана Q-FOG CCT - мировой стандарт при испытании различных материалов, покрытий или готовых изделий на коррозионную стойкость в условиях атмосферы нейтрального или кислого соляного тумана.

CRH
Циклическая коррозия
Контроль влажности
Система орошения
Быстрый нагрев

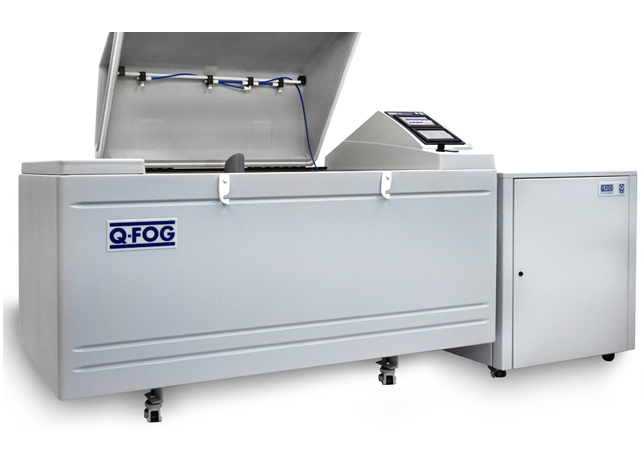

Новая камера солевого тумана с контролем влажности CRH для циклических испытаний на коррозионную стойкость - это самое современное решение для задач, требующих исключительной точности, функциональности и надёжности.

В камерах солевого тумана с функцией контроля влажности Q-FOG CRH можно проводить:

- традиционные испытания в солевом тумане Salt Spray
- испытания в цикле Prohesion
- циклические коррозионные испытания
- испытания автопокрытий с быстрой сменой температуры Rapid Ramp Heater
- испытания с контролем влажности 20-100% RH
- испытания с функцией «орошение/душ»


Общие сведения
о циклических испытаниях
на коррозионную стойкость.


Технический бюллетень Q-Lab Corporation LF-8144
.pdf, 471 КБ
скачать файл




Как работает камера солевого тумана?

Пользователь создаёт собственную или выбирает из предустановленных в памяти камеры солевого тумана требуемую программу испытаний. В зависимости от метода или стандарта запускается тот или иной шаг цикла: солевой туман, нагрев, увлажнение, дождевание, сушка.

1. Солевой туманкамера солевого тумана Q-FOG

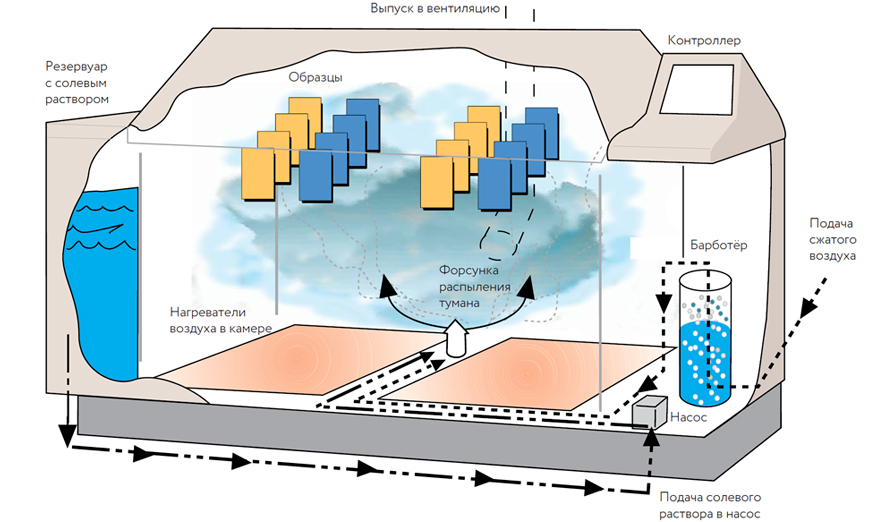

На этой стадии камера Q-Fog функционирует как обычная камера солевого тумана, а именно:

1. Сжатый воздух по пути к форсункам увлажняется, проходя через барботёр [bubble tower].
2. Солевой раствор из резервуара поступает к форсункам, где смешивается с увлажненным сжатым воздухом.
3. Форсунки распыляют раствор в виде тонкодисперсного солевого тумана.
4. Нагреватели поддерживают заданную температуру внутри камеры.

2. Нагрев/сушка образцовкамера солевого тумана Q-FOG

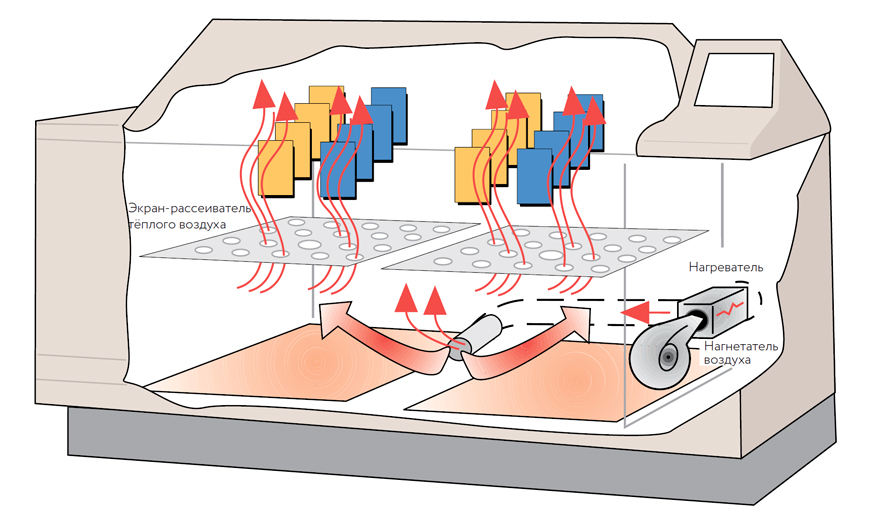

Следующим после тумана режимом может быть сушка и нагрев. Система принудительного продува камеры автоматически освобождает её от солевого тумана. Включаются нагреватели, температура в камере стабилизируется на установленном пользователем уровне.

С повышением температуры влажность в камере понижается и образцы выдерживаются в сухом и горячем воздухе. Также режим кондиционирования можно проводить при комнатной температуре. В этом случае нагрев отключается и воздух поступает в камеру из лаборатории.

3. Выдерживание при комнатной температуре

На этой стадии не производится никаких действий, связанных с изменением влажности. Образцы просто выдерживаются в камере солевого тумана Q-FOG при комнатной температуре.



4. Увлажнение [только в моделях CCT]камера солевого тумана Q-FOG

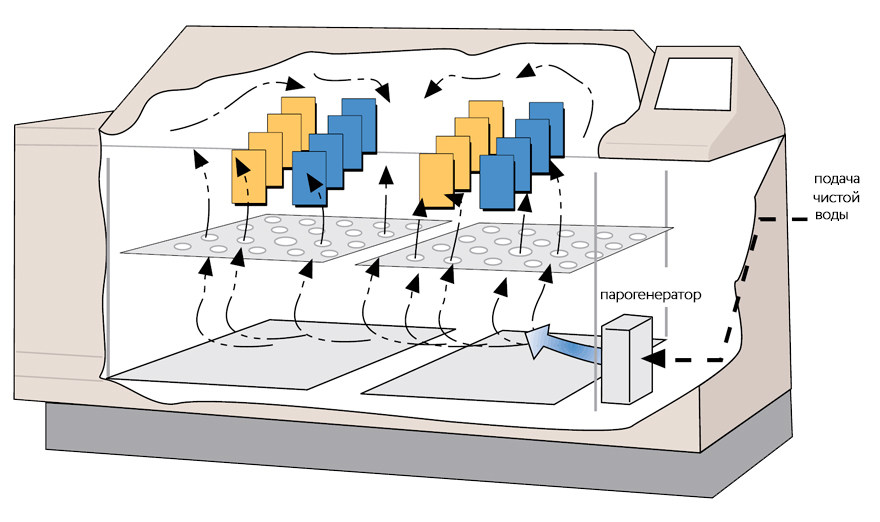

100%-я влажность в камере создается встроенным парогенератором. В этом режиме камера имитирует воздействие конденсата, росы или просто условия окружающей среды с повышенной влажностью воздуха. Благодаря этому камеры солевого тумана Q-FOG можно использовать в качестве гидростата при проведении некоторых испытаний покрытий и готовых изделий.

Для парогенератора требуется специально подготовленная вода, подаваемая в камеру под определённым давлением

В настоящее время типовыми методами испытаний по ГОСТ 9.308-85 метод 1 или по ГОСТ 9.401-2018 и пр. является чередование воздействия на них солевого тумана, высокой влажности, низкой влажности, сушки и выдерживания при комнатной температуре. Такие испытания весьма трудоемки, так как включают ручную переноску деталей от одного испытательного оборудования к другому. Многофункциональные камеры солевого тумана ССТ позволяют проводить все виды указанных испытаний в одной камере, а также дают возможность программировать и варьировать очередность и продолжительность перечисленных режимов самостоятельно



Почему мы лучше многих других?

  • Более 40 лет опыта в разработке и производстве камер солевого тумана
  • Надежность и простота конструкции
  • Модульное исполнение
  • Встроенный резервуар для солевого раствора на 120 л
  • Внутренняя подсветка рабочей камеры

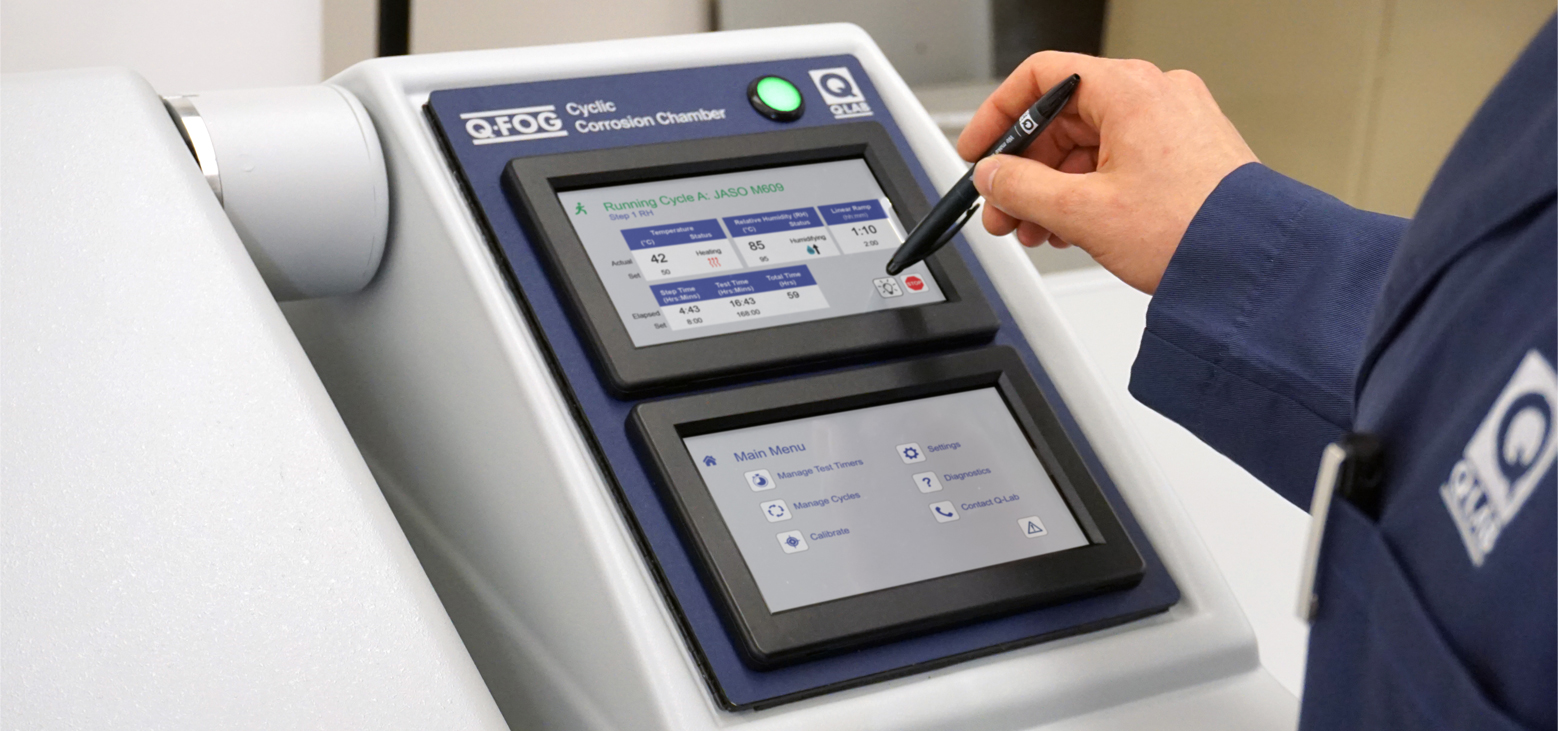

  • Микропроцессорное управление
  • Предустановленные методы испытаний по ISO, ASTM и SAE (для автомобильной индустрии)
  • Создание собственных циклов испытаний на коррозионную стойкость
  • Низкие эксплуатационные расходы
  • Система водоподготовки ELGA (опционально)
  • Доверие таких партнёров как BASF, BAYER, GM, FORD, FIAT, BMW, VW, SOLLERS, SONY, UNILEVER и др.
  • Более 50 успешно работающих камер в России и СНГ
  • Камеры Q-FOG имеют утверждённые методики аттестации
  • Исключительная ремонтопригодность благодаря модульному исполнению

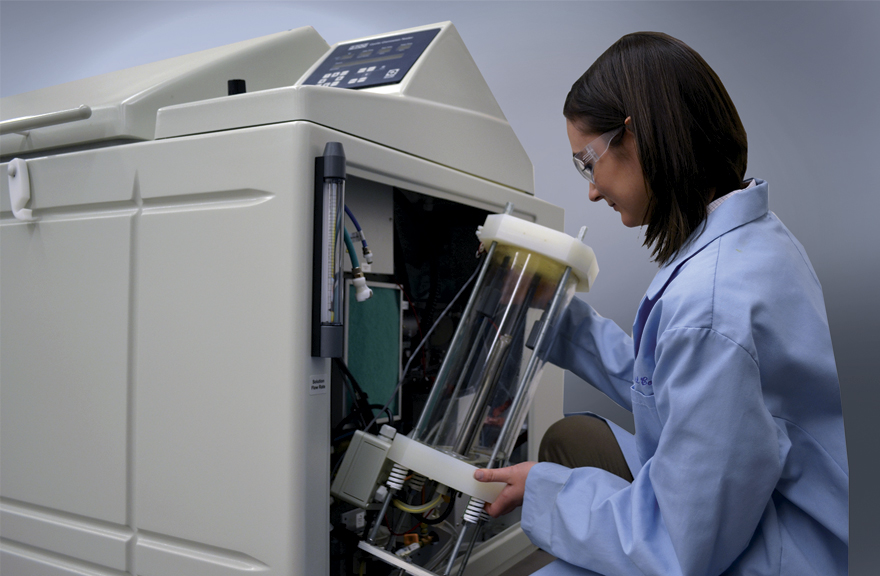

Замена барботёра - легко и просто!


Отличия от камер CRH

SSP CCT CRH
Два варианта объёма камеры [600 и 1100 л]
Встроенный резервуар для солевого раствора на 120 л
Встроенные нагреватели воздуха для температурных циклов
Солевой туман [атомизированная взвесь]
Cушка [<30% относительной влажности]
Увлажнение [95 - 100% относительной влажности]
RH [функция контролируемой влажности с предкондиционером]
Душ [с самоочищающимися форсунками]
Крышка с просмотровым окошком и внутренняя подсветка камеры
Rapid Ramp Heaters [система быстрых переходов между нагревом и RH]
Сервисный порт [Ø100 мм для вывода кабелей и датчиков из камеры]
Внешние цилиндры для сбора тумана
Комплект омывания стенок камеры [для метода Renault ECC1]
⚫ - стандартная функция ⚪ - опциональная функция


Технические характеристики камер солевого тумана Q-FOG:

SSP 600 и CCT 600 SSP 1100 и CCT 1100
Размеры и объёмы камер
Объём [без крышки]
Объём [с крышкой]
Резервуар для солевого раствора

511 л
640 л
120 л

857 л
1103 л
120 л
Диапазон температур1:
Солевой туман2
Сушка2
Увлажнение2

20–60 °C
20–70 °C
25–60 °C

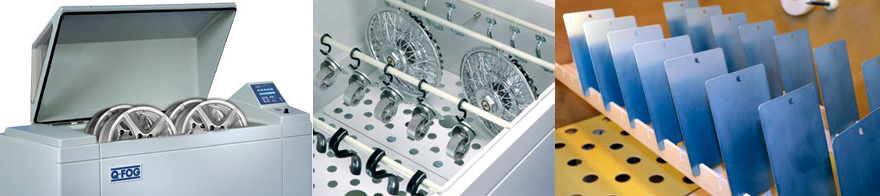

Количество образцов
100 x 300 мм
75 x 150 мм

128 [8 держателей по 16 пластин]
160 [10 держателей по 16 пластин]

200 [10 держателей х 20 пластин]
240 [12 держателей х 20 пластин]
Нагрузка с образцами
на 1 держатель пластин
на 1 стержень для подвешивания
Общая нагрузка

113 кг
45 кг
544 кг
Требования к чистоте воды3 >100 КОм*см или <5 μS/см, общее солесодержание <2,5 ppm
Давление воды на входе 0,2 - 3,8 bar [3 - 56 psi]
Потребление воды 2 л/ч макс.
Дренажный выпуск Ø 32 мм, с сифоном
Вентиляционный выпуск Ø 102 мм внутренний
Сжатый воздух расход 1,7 л/с при 3 - 8 бар
Внутренние размеры камеры
ш х г х в, без крышки, мм
ш х г х в, с крышкой, мм

109 х 66 х 46 см
109 х 66 х 72 см

146 х 82 х 46 см
146 х 82 х 78 см
Внешние габариты 188 х 102 х 122 см 225 х 119 х 127 см
Вес 224 кг 269 кг
Параметры электропитания4 230 В, 1-фазн. 14А 230 В, 1-фазн. 18А

1. Значения температуры приведены при температуре воздуха в лаборатории 20°C. Другие условия в лаборатории могут привести к отличающимся значениям температуры.
2. SSP не имеет функции контроля влажности. CCT обладает функцией создания и контроля 95-100% влажности
3. Требования к чистоте воды легко достигаются большинством систем обратного осмоса, деионизации или дистилляции.
4. Вольтаж приведён с учётом +/-10% и 50/60 Гц



Камеры солевого тумана Q-FOG входят в реестр оборудования Q-Lab для комплексного испытания материалов, лакокрасочных или полимерных покрытий и готовых изделий на устойчивость к неблагоприятным атмосферным факторам по ГОСТ 9.401-2018, ГОСТ 9.902-81, ГОСТ 9.719-94, ISO 9227, ASTM B117 и пр. Они предназначены для моделирования и оценки степени коррозионной стойкости различных материалов в условиях атмосферы нейтрального или кислого солевого тумана.

Специальная комплектация для России

Мы заранее позаботились о том, чтобы наши пользователи не испытывали никаких затруднений при работе с камерами солевого тумана Q-FOG. Именно поэтому в комплект поставки камеры мы включили набор расходных материалов для 12 месяцев беспроблемной эксплуатации. В его состав входит запасной воздушный фильтр, 10 мапреновых трубок для перистальтического насоса, 2 грязевых фильтра для солевого раствора и торцевой ключ. Также каждая камера при поставке комплектуется 25 кг специальной соли для приготовления раствора и начала работы сразу после установки и подключения.

Что нужно для подключения камеры солевого тумана Q-FOG?

Всё, что необходимо для подключения и ввода камеры солевого тумана в эксплуатацию - это:

  • сжатый воздух - расход 1,7 л/с под давлением 3 - 8 бар
    [магистраль или компрессор]
  • деионизированная или дистиллированная вода
    >100 КОм·см или <5 μS/см, общее солесодержание <2,5 ppm, давление 0,2 - 3,8 бар [3 - 56 psi], расход 2 л/ч макс.
  • организация выпуска воды в дренаж
  • отвод тумана из камеры за пределы рабочего помещения
  • электропитание - 220 В


Требования к месту установки
камер солевого тумана Q-FOG

Требования по установке камеры солевого тумана


Для правильной установки и успешной эксплуатации камер солевого тумана следует обеспечить выполнение ряда требований, касающихся инженерной подготовки места установки. Внимательно ознакомьтесь с приведёнными в документе данными.

Гарантии и сервис

В России эксплуатируется более 50 единиц оборудования Q-Lab - и мы обеспечиваем работоспособность каждой камеры на протяжении всего жизненного цикла. Стандартная гарантия составляет 12 месяцев. Сервис-центр ЗАО Контроль качества проводит все необходимые регламентные и ремонтные работы в течение гарантийного и послегарантийного периодов. Все основные расходные материалы и запчасти имеются в наличии на складе в Санкт-Петербурге.
